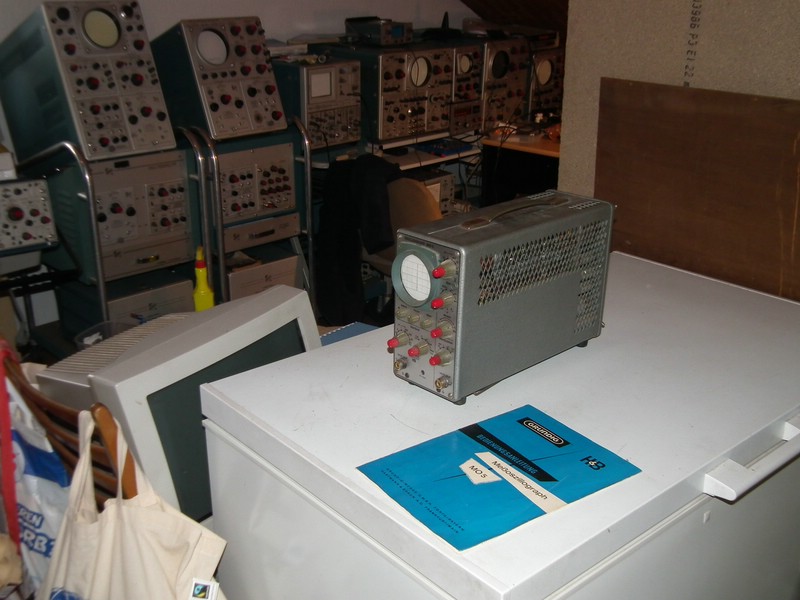

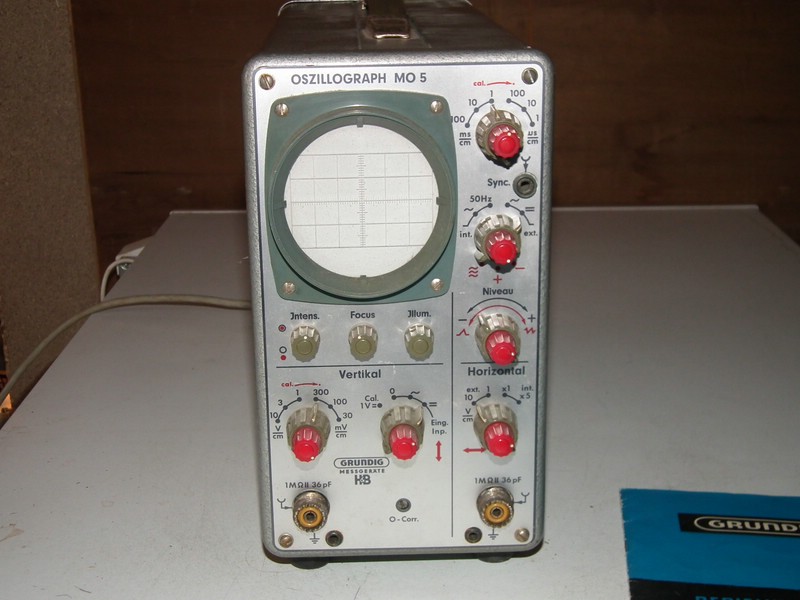

Glückwunsch zu einem neuen "Oskar"! Ist der,wie auch eigentlich alle alten Grundig Geräte,ein "echter" Grundig,so mit Trafos,übertragern mit dem Grundig Logo drauf? Oder ist der im Auftrag hergestellt worden?

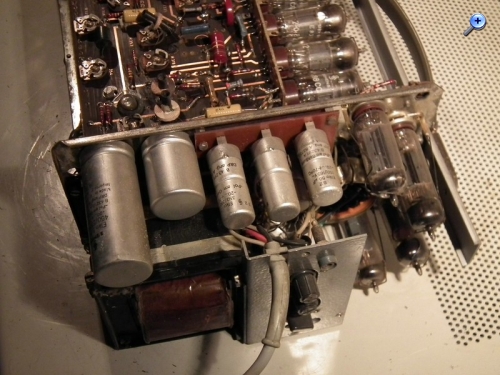

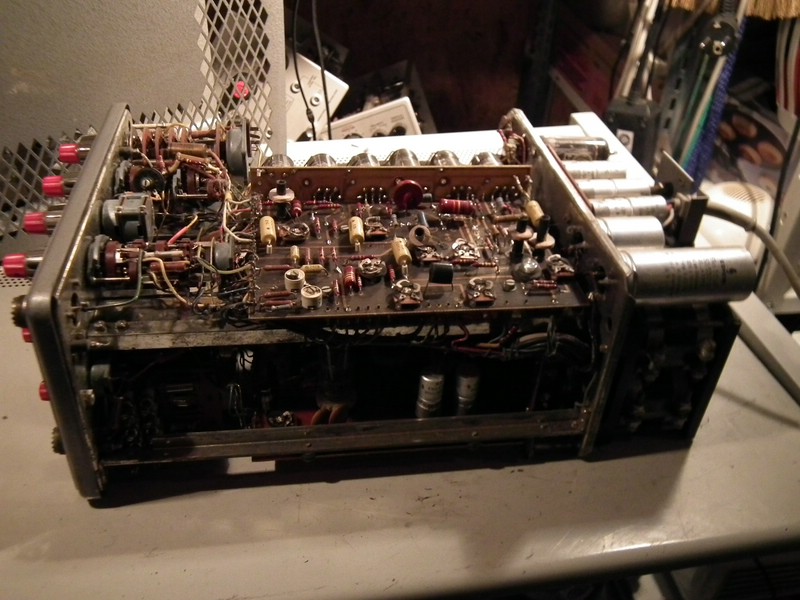

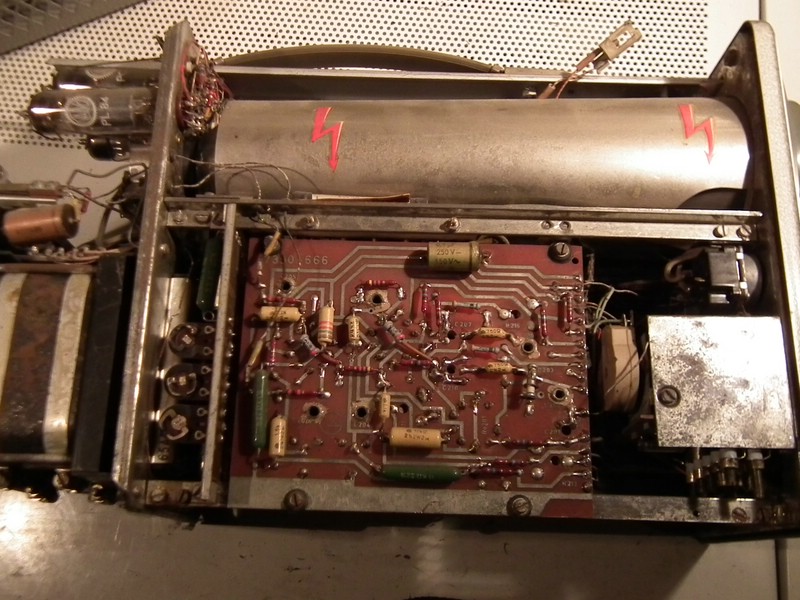

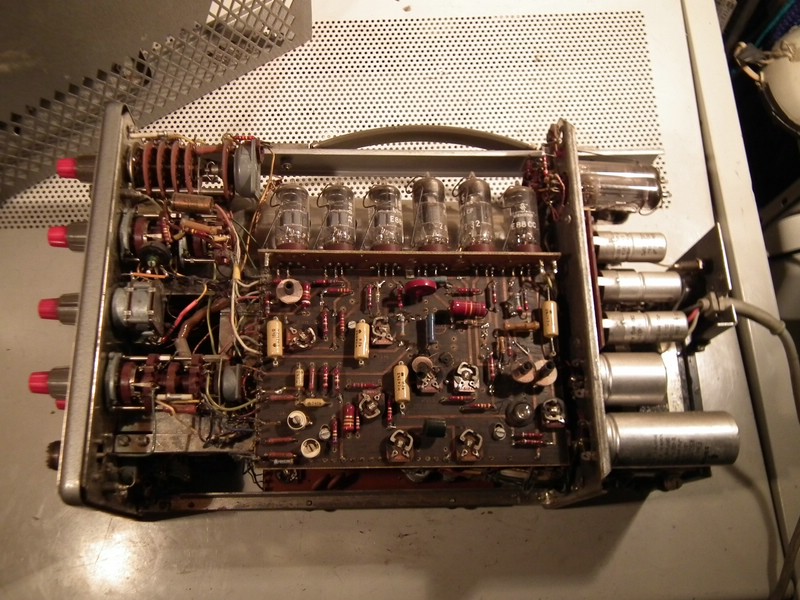

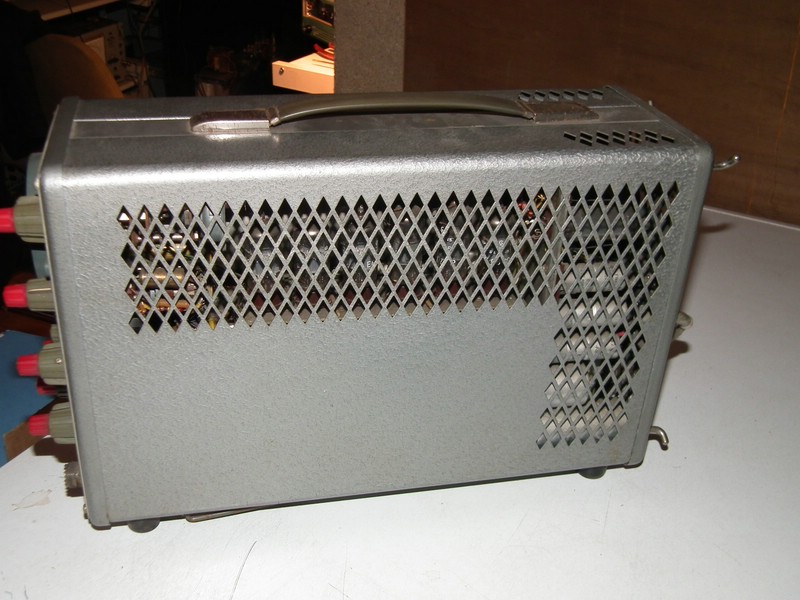

hier mal ein par Bildchen, die Sichtprüfung. U.a. eine beschädigte Spule, die wird aber nicht dafür verantwortlich sein daß er dunkel ist, eine fehlende Glühlame 14v 0,1A ...
Bilder.
Teil 1: wie immer, alle Versorgungsspannungen sind zu messen, ebenso die HV.
ein Gerät in dem eine Kernspaltung stattgefunden hat, sowas ist wirklich hochgradig ...

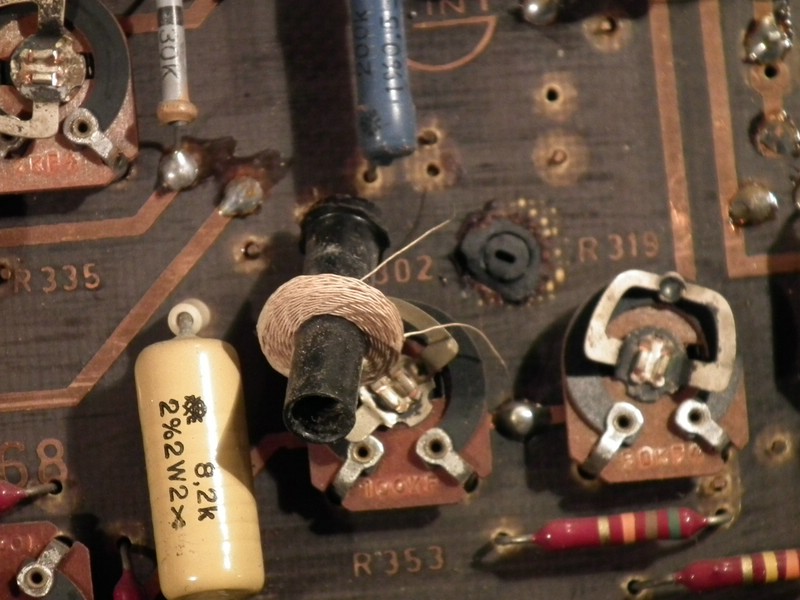

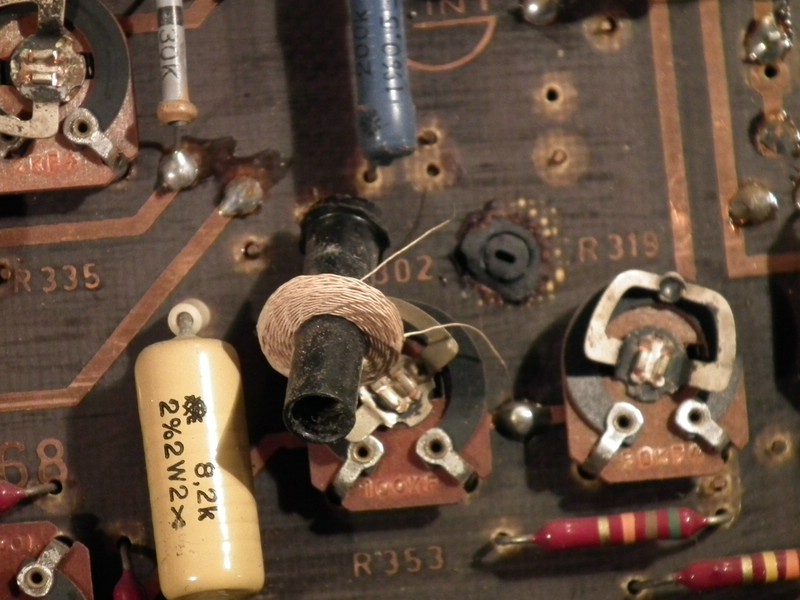

die Spule bekommt etwas Medizin aus der Tube, Cyanacrylat, das sollte ihr helfen.

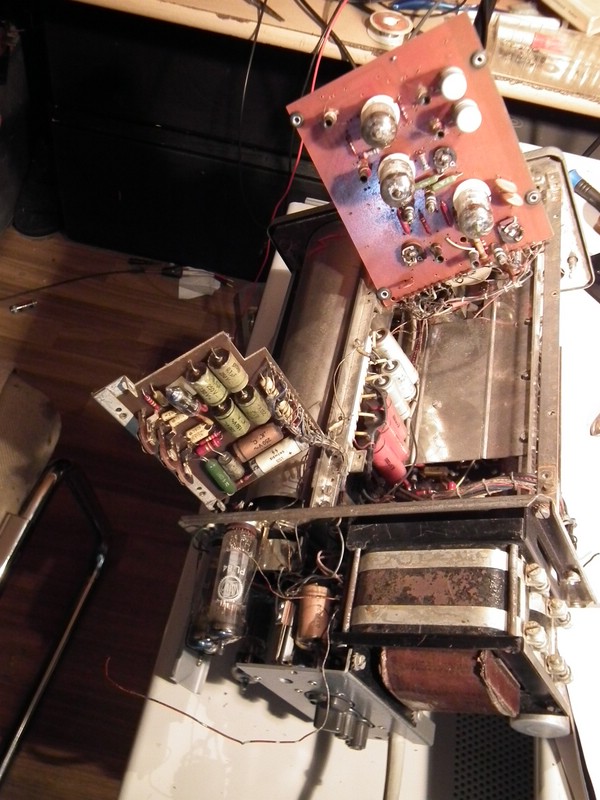

Im Übrigen herscht ein Versorgungsproblem,

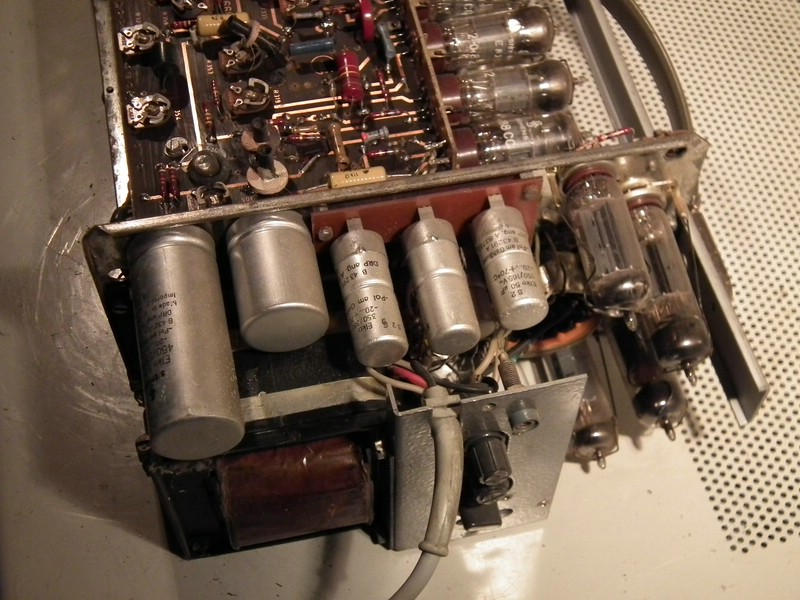

- die 88v fehlten ganz, das wurde behoben. - 350V am Siebelko, sind nun auch wieder da, - die negative 120V ist viel zu niedrig. Und wird zudem von den anderen Regelstufen als Referenz genutzt. Dieses Gerät enthält im Netzteil Fernsehröhren, die sind bei Tek-Sammlern nicht vorrätig. PCL82 hab ich sogar 2 frische dagehabt, aber bei der PL84 muß ich passen... Die EZ80 scheint noch gut zu sein.
Die Bildröhre ist noch dunkel, es wird ein Weilchen dauern diesmal.
PL84, gebraucht, aber nicht verbraucht, noch 6stk. im Bestand. Wieviele werden denn benötigt? Müssen sie "gemätscht" sein?...
