2x160pF für AM sollte nicht stimmen. Soweit ich diese Drehkos kenne, sind das zwei verschiedene Drehkokapazitäten, für AM-Vorkreis die höhere Endkapazität und für den Oszillatorkreis dann eine kleinere Endkapazität. Das erahnt man in dem Video auch so:
https://youtu.be/dI0LXu9Clk4
Hab da noch ein paar derartige Folien-Kleindrehkos, muss ich mal im Keller den Karton suchen, ob da ein passender dabei ist. Waren mal vor langer Zeit in einem Drehko-Sortiment von Pollin dabei und sind zumindest unbenutzt.
danke für die Antwort. Die kleine Kapazitätsangabe hat mich auch irritiert. Ich habe sie aus einem Reparaturvorschlag im Internet übernommen. Eben habe ich einem Ami geschrieben, der aber nicht nach DL verschicken will. Leider bin ich auch aus mechanischen Gründen auf diesen Typ festgelegt.
Gruss Walter
Die 160pF scheint zu stimmen, wie ein Blick in das Datenblatt beweist. Der Oszillator-Drehko hat so um die 90pF. Sorry für meinen Schreibfehler, es muss heissen 2LHT-L5
hab jetzt mühsam fast alle alte Kartons im Keller durchsucht und musste leider feststellen, dass die Folien-Drehkos von Pollin und auch einiges anderes, was ich noch kürzlich in der Hand hatte, nicht auffindbar ist. Zumindest kann ich mich erinnern, dass einer der Folien-Drehkos wenigstens eine gleichartige Bauform mit den Kontaktstiften unten zum Einlöten war und nicht die sonst meist zu findende Bauform mit seitlichen „Lötfahnen“.
Dass einiges z.Z. nicht auffindbar ist, könnte daran liegen, dass wir im Umzugsstress sind und auch schon einiges von meinem Bastelzeugs in Umzugskartons verstaut ist. Leider müssen wir unsere dreigeschossige Doppelhaushälfte gegen eine halbwegs barrierefreie und kleinere Wohnung tauschen, weil das jetzige Treppensteigen meiner Frau nach beidseitiger Hüftgelenk- und Kniegelenk-OP zunehmend schwerer fällt. Die Doppelhaushälfte ist ab November vermietet und Schlüsselübergabe soll eigentlich schon einen Monat eher sein, damit die Mieter malern und sich einrichten können.
Nach unserem Umzug nächsten Monat finden sich dann wahrscheinlich auch die jetzt von mir vermissten Teile wieder, hoffentlich.
danke für die Mühe des Suchens. Zwischenzeitlich bin ich auf einen "Major Supplier" in Taiwan gestossen, der 20 Cent pro Stück haben wollte, aber nun doch nicht lieferfähig ist. Es bahnt sich aber eine Lösung aus den USA an, wenn auch nicht ganz billig. Warum der ganze Aufriss?
Das "Tivoli Audio One" (aussen hui, innen pfui) hat einen unerreicht guten Klang für seine Grösse (Bassreflex in Kombination mit geschicktem Equalizer und passendem Lautsprecher).
Die Qualität der Verarbeitung im Innern ist mässig bis schlecht. Lötstellen, Steckkontakte und Platinenmaterial sind ein Problem. Die NF-Endstufe ist ein IC des Typs TDA7266 von ST. Im Foliendrehko soll ein Gleitmittel die Reibung verringern. Wenn es zu Pulver austrocknet, dann kehrt sich das ins Gegenteil um. Es ist daher nur eine Frage der Zeit, wann der Drehko Probleme bereitet.
Ich werde hier beizeiten über die Reparatur berichten.
Gruss Walter
Nachtrag vom 12.09.2024:
Heute sind 3 dieser Drehkos aus den USA nach 3 Wochen eingetroffen. Die Reparatur wird wohl erst im Oktober beginnen können.
Nachtrag vom 24.09.2024:

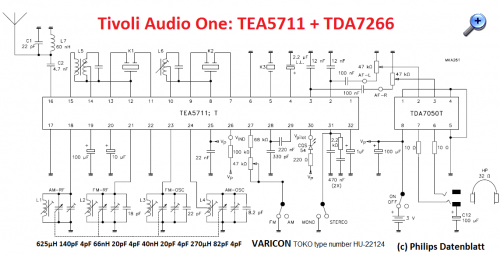

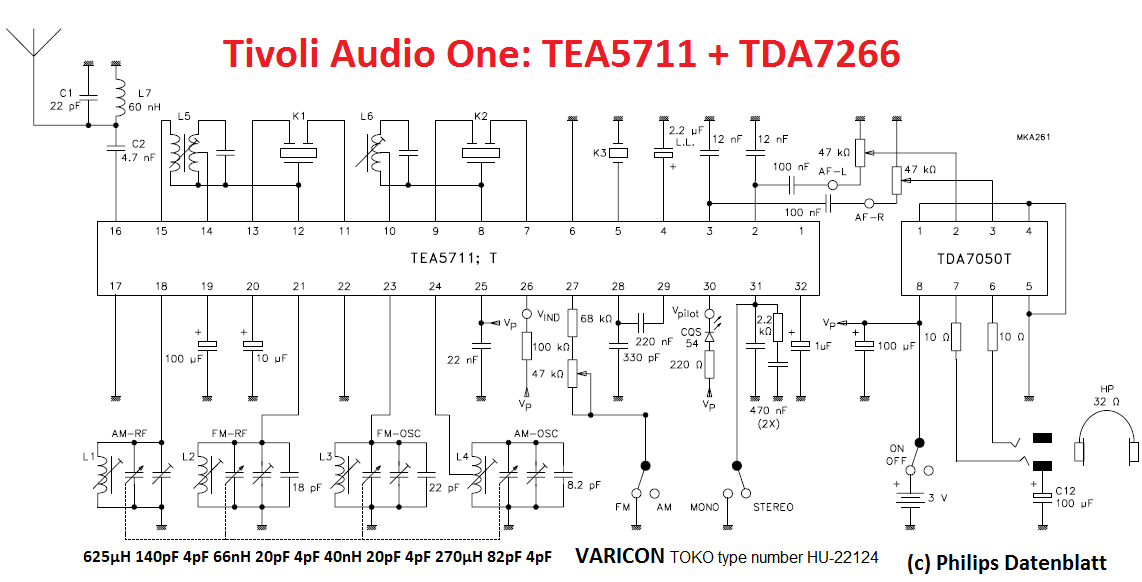

Im Tivoli Audio One befindet sich ein Einchip-Radio-IC des Typs Philips TEA5711T. Das Philips Datenblatt empfiehlt folgende Schaltung zusammen mit dem TOKO VARICON HU-22124. Alles obsolete Technik aus heutiger Sicht.
