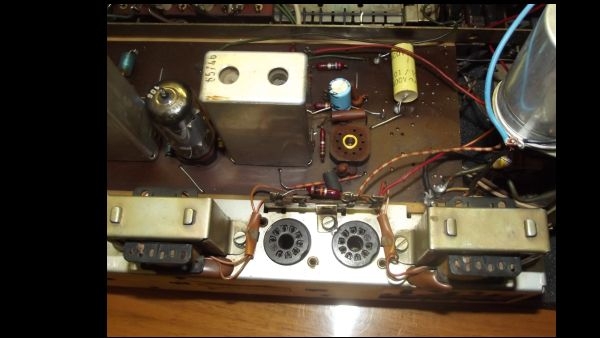

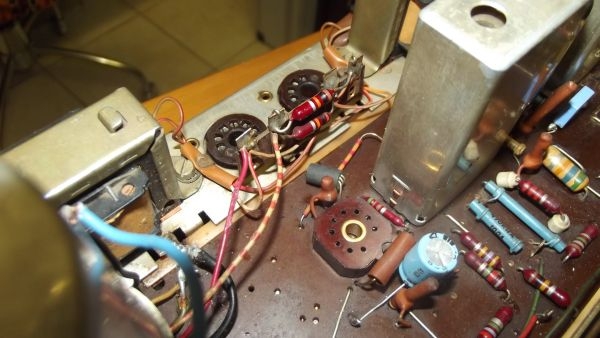

Hallo zusammen, da ich neu bin hoffe ich keine fehler zu machen! Bei meiner Musiktruhe Graetz Cantilene 7819 (siehe Foto) sind diese zwei 10 kOhm Wiederstände eingebaut,kann sie aber auf dem original Schaltplan nicht finden! Kann mir jemand sagen ob es sich hier um eine Ausname handelt,oder aber welchen Zweck sie erfüllen!
Herzlichen Dank und Grüße an alle in diesem tollen Forum! Oswald
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
so nach den Photos fällt mir eine Zuordnung der beiden Widerstände in die Schaltung schwer. Ich habe nur das Schaltbild für "Cantilene M7818" und "Cantilene 7819". In diesen Schaltbildern sind die Widerstände tatsächlich nicht zu finden.
Du müsstest zumindest für jeden der beiden Widerstände sagen mit welchen anderen Bauteilen er verbunden ist. Ich kann auch nicht auf den Photos erkennen, ob beide Widerstände auf einer Seite miteinander verbunden sind.
Warum erregen die Widerstände Deine Aufmerksamkeit?
