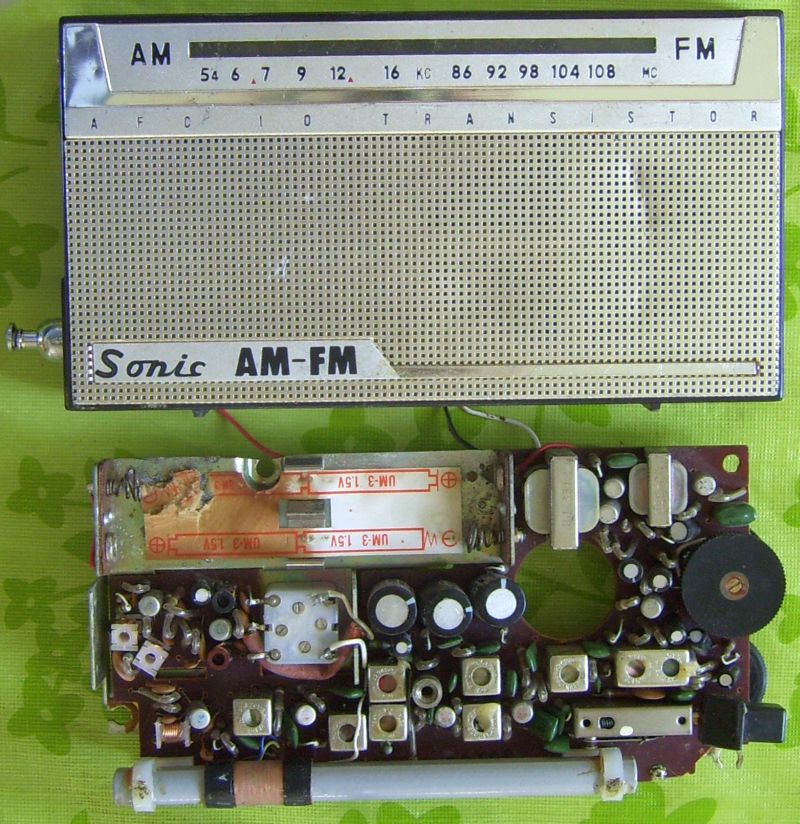

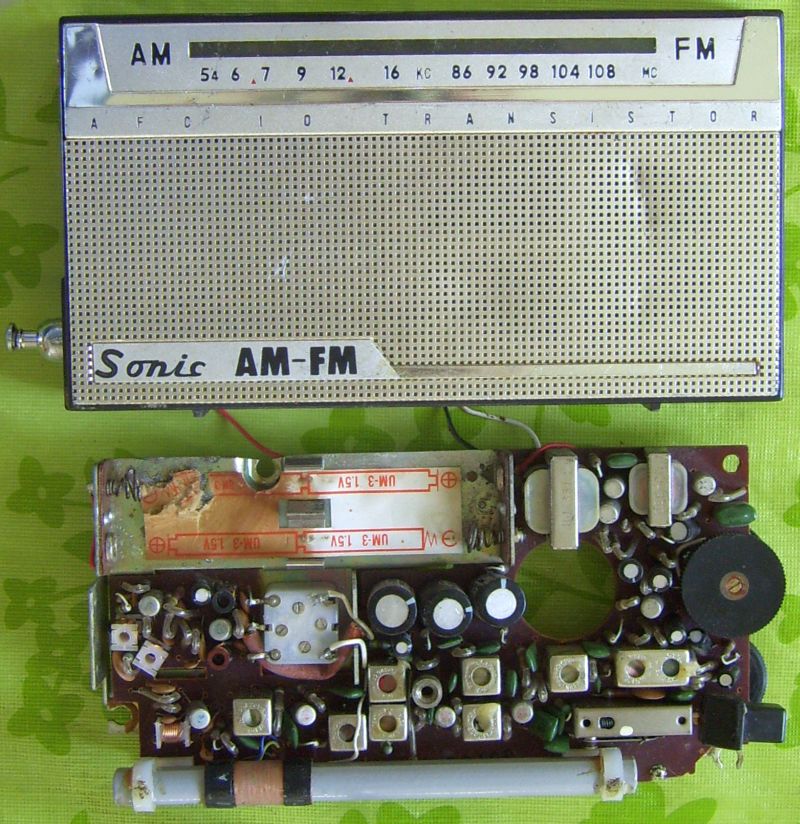

bin mal wieder beim 'aufräumen' auf ein älteres japanisches Gerät gestossen. MW geht einwandfrei, doch UKW geht nicht. Der UKW Oszillator schwingt nicht und so wie es aussieht, ist der Oszillator-Transistor defekt. Leider finde ich nirgendwo die Pinbelegung des 2SA235. Im Gerät klebt zwar ein Schaltplan, aber eine Pinbelegung gibt es auch hier nicht. Kann mir hier vielleicht einer von Euch weiterhelfen? Ich werde dann mal als Ersatz einen AF106 einbauen, da ich keinen 2SA235 habe. Ich glaube aber, der Transistor sollte auch funktionieren.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

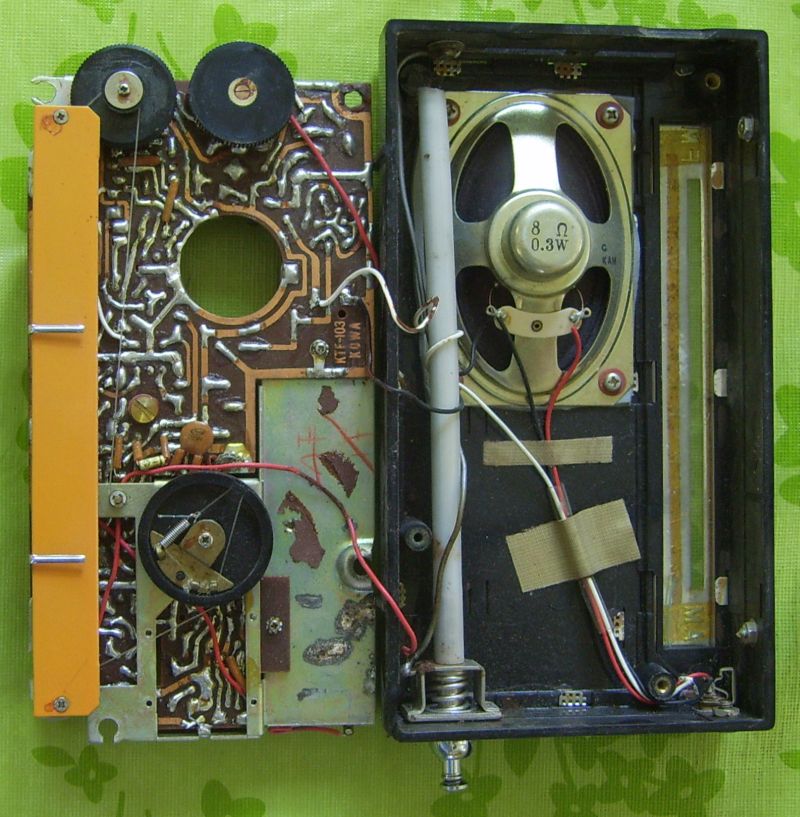

danke für Deinen Tip, super, jetzt geht auch UKW wieder. Der 2SA235 hat eine Basis-Emitter-Unterbrechung. Der AF106 ist hier ein guter Ersatz. Er 'passt' gut. Ich war mir mit der Pin-Belegung nicht so sicher und ich wollte auch nicht zu viel löten. Das tut schliesslich den alten Pertinax-Platinen nicht gut.
