Hallo, Ich bin dabei für einen Bekannten einen Philetta zu reparieren. Nun habe ich ein Problem mit dem Kleinen. Er hat 6 U-Röhren = UCC 85, UCH81,UF89,UABC80,UL84 und UY85. Normalerweise funktioniert das Gerät doch nur wenn alle Heitzfäden und die zwei 12V Lämpchen OK sind. Oder liege ich da falsch?
Nun ist bei der UABC80 keine Heizung zu sehen und wenn ich Sie ziehe ist bei den anderen Röhren und bei den 12V Lämpchen die Spannung vorhanden. Am Sockel ist an 4u.5 keine Spannung vorhanden. Wie kann das sein. Ich finde z.Z. keine brauchbare Erklärung dafür. Hat einer Von Euch eine Idee? javascript:add('');
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

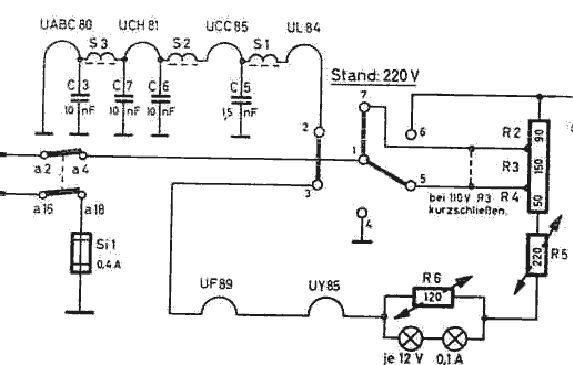

Du hast nicht geschrieben, ob die restlichen Röhren und Lämpchen noch leuchten. Die UABC80 ist das letzte Glied in der Heizkette gegen Masse (ganz links). Wenn der Kondensator C3 einen Kurzschluss hat (auch gegen Masse geschalten), können die anderen Röhren und Lämpchen leuchten und die UABC80 ist kaltgestellt. Leider verteilt sich die Heizspannung der UABC80 nun auf die anderen Röhren und kann zu deren Überlastung führen. Dann sorge mal fix für Abhilfe.
Hallo Volkmar Sorry, Mein Name ist Manfred. Danke für die schnelle Antwort.
Den C habe ich entfernt und die anderen Röhren leuchten, aber nicht heller als vorher. Die Heitzspannung ist so wie im Datenblatt angegeben. Das kann normalerweiswe gar nicht sein. Ich hatte den Verdacht das im Sockel ein kurzer ist. Ist OK. Dann müssten die anderen Röhren mehr Spannung bekommen was aber nicht der Fall ist.
Hallo Manfred Wie hoch ist den der Widerstandswert der Heizung der UABC, evtl .ist Sie in der Hzng. Kurzgeschlossen Liegt evtl im Heizkreis hinter der UCH ein Kurzer (C7), anders ist es wohl nicht zu Erklären

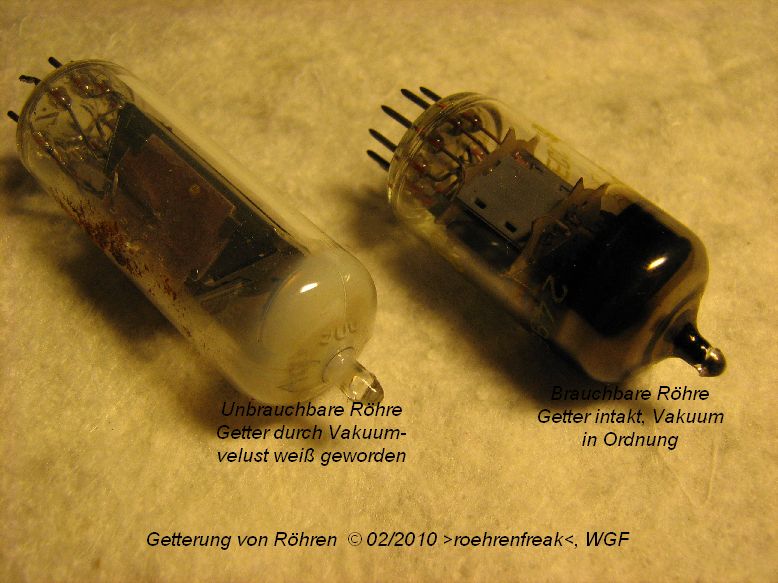

sorry, wenn ich hier einfach mal hinein plappere. Könnte es sein, dass die UABC80 kein Vakuum mehr hat? Das erkennt man am hellgrau bis weiß gewordenen Getterspiegel am oberen Ende der Röhre. Dann leuchtet da auch kein Fädchen mehr, weil die Wärmeabgabe durch die Luft das Glühen verhindert. Hier im Bild einmal zwei Beispiele:
Danke erst einmal für Eure Hilfe. Ich hab die UABC80 im anderen Gerär auprobiert und Sie funktioniert einwandfrei. C7 hab ich auch schon überprüft und ist OK. Ich komme mir schon langsam richtig Blöd vor, daß ich bei so einem !! kleinen Fehler !! richtig alt aussehe. Werde heute Nacht darüber bleiben und Euch allen morgen wieder berichten. Nochmals DANKE für eure Mithilfe. Macht richtig Spass mit EUCH. MfG, Manfred
Hallo, Ich hab die Fehler gefunden. C3 und C7 haben bei unterschiedlichen Temeraturen Durchgang. C3 bei 18,7° C und C7 bei 26,75°C. Hab sie ausgebaut und und Digi. Thermometer dran und mit dem Lötkolben ganz langsam erwärmt und bei den Temp. schlagartig Durchgang.
Kann mir einer von Euch so etwas erklären? Ich hab das noch nict erlebt. Nun spielt das gute Stck. Wieder.
Nun bin ich etwas erstaunt! Du nennst zweimal C3 mit verschiedenen Temperaturen? Nach meinem Beitrag vom 02.02.10 hattest Du den angeblich schon entfernt! Naja, Hauptsache Du hattest Erfolg.
Hallo Volkmer, Das war ein Versehen. Ich hatte den C3 entfernt und C7 geprüft ( im Kalten Zustand) und wieder eingebaut. Und nun kann ich mir nicht erklären wie das sei'n kann. Ist halt So, MfG Manfred
Das kann ja nun keiner wissen, was Du im Nachhinein gemacht hast. Als gelernter Ossi habe ich kein Philips-Radio zur Reparatur gehabt. Deshalb kann ich auch nicht sagen was das für Abblockkondensatoren (Material/Bauform) ist. Ein Bild von so einem Kondensator wäre hilfreich. Bauteilkenner könnten dann vielleicht eine Antwort zur Wärmeempfindlichkeit geben.
