Hallo bin hier neu Habe etwas Erfahrungen mit Röhrengeräten und auch ein par Werkzeuge Multimeter usw. Habe einen Kuba 609 den ich wieder beleben will. Netztrafo und GL getauscht ebenso ein paar C's HF teil wohl i.O. Dumpfer leiser Ton zu hohe Stromaufnahme >100 mA . Bräuchte einen Schaltplan und ein paar gute Tips .
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Als erstes würde ich versuchen herauszubekommen, ob der Ruhestrom des Gerätes sich in normale Bereiche bewegt, wenn die Endröhre(n) herausgezogen wird. Oft sind aber Koppel- oder Abblockkondensatoren (Feinschluss) Ursache für erhöhten Stromfluss. Im Grunde musst Du jeden Kondensator, der entweder an der Versorgungs-Anodenspannung hängt und jeden Koppelkondensator oder Klangregelnetzwerk-Ko im NF-Teil ohm-mäßig prüfen.
Welche Stromaufnahme ist gemeint? Anodenstrom oder Wechselstrom primärseitig? Bei zwei Endröhren ECL82 liegen 100 mA Anodenstrom einschließlich Strombedarf des HF- Teiles im Bereich des Möglichen. Arbeitet der NF- Teil im TA- Betrieb oder ist die Wiedergabe auch hier zu leise?
Hallo zusammen, in diesem Zusammenhang wäre interessant, welchen Wert der ausgetauschte Netzgleichrichter hatte und wiegross tatsächlich "> 100 mA" ist. Könnte ja auch 150 mA sein?
Die ECL82 in der Pentode zog einen Ruhestrom um 35 mA * 2 = 70 mA. Dann die Reströhren kommen scho so an die 90 mA zusammen, dann vielleicht noch irgendwo ein Spannungsteiler und die 100 mA sind voll.
Jedenfalls sollte ohne Röhren nicht mehr als 10-15 mA fliessen, eher weniger. (Alles ohne Kenntnis der tatsächlichen Schaltung).
Hallo zusammen ! Der orginale Netztrafo war durch , hatte einen Schluss habe ihn mit sek. 235 V 120mA ersetzt ebenso den Gl. aus Selen , der war auch durch , Ersatz durch Silizium . Die -G1 der ECL 82 wird durch Spannungsabfall mittels 200 Ohm R in der Minusleitung zwischen Lade u. Sibelko gewonnen ein Einzeltest einer ECL 82 im Gerät ohne zusätzliche -G1 nicht möglich . Es sind wohl ein paar mA Mehr als 100 . Der originale GL hatte 100 mA . Der Ruhestrom mit nur 2 x ECL82 im Gerät ist schon höher. Nun gut dann alles an C´s braune Bobons und Co austauschen . Schöne Ferienarbeit .

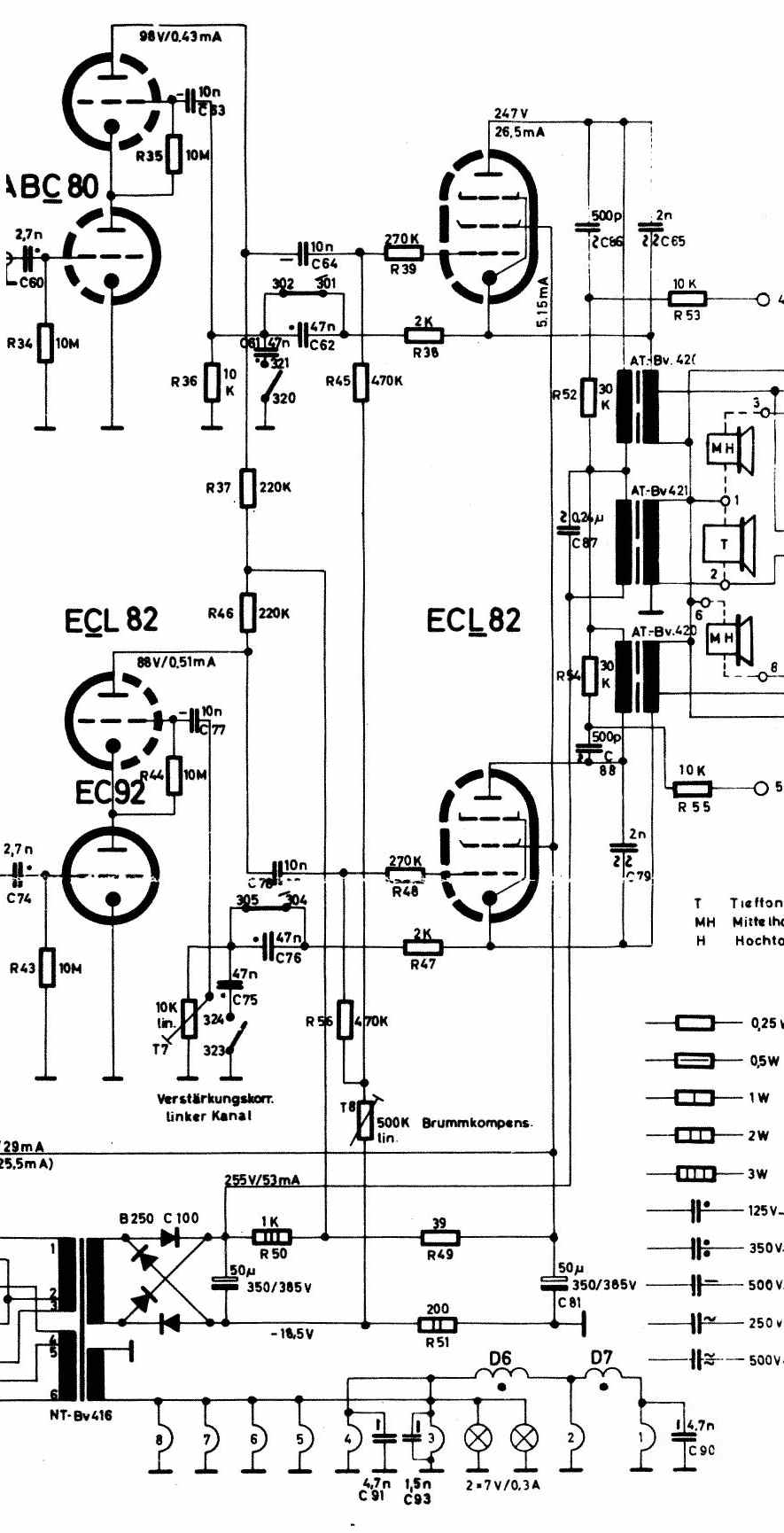

An dem Widerstand 200 Ohm in der Minusleitung sollen Minus 18,5 Volt anstehen. Ich nehme an, die Koppelkondensatoren und die Röhren sind in Ordnung. Hoffe, der Schaltungsausschnitt paßt zum Gerät. Das Chassis 609 wurde etwa 1960 gebaut, Unterlagen sind aber kaum zu finden.
Vielen Dank Wolle ! Jetzt kann ich gezielt alles besorgen und austauschen . Hoffentlich sind der oder die AÜ 's noch in O.K. Ein 4,7 nF C der hier nicht mehr drauf ist , an der Pertinaxplatte der TA Eingänge hatte total Schluss war wohl der Auslöser für Trafo und GL Tod . Hoffentlich war es nur der incl. Folgeschäden . MFG Nobby
Hallo zusammen! Eigentlich schade das Kuba Geräte so wenig Beachtung finden. Gut es ist keine Supertopquality aber wer konnte und wollte sich das damals leisten ? Ich finde das gerade solche Dinge mehr Beachtung finden sollten. Gut ein Saba der doppelt so teuer war ist interessanter und bringt heute im Handel mehr Geld . Höre oft mit einem Kuba Kofferradio Venetia 67 und muss sagen der Klang ist besser als bei heutigen 10 - 50 € Teilen .
nobbyrad58:... Eigentlich schade das Kuba Geräte so wenig Beachtung finden. Gut es ist keine Supertopquality aber wer konnte und wollte sich das damals leisten ? Ich finde das gerade solche Dinge mehr Beachtung finden sollten. ...
Hallo nobby,
ist das denn heute bei anderen Produkten anders?
Ein Ford, Opel oder Renault zählten in der Vergangenheit - abgesehen von wenigen Ausnahmen - nicht unbedingt zu den begehrlichsten Produkten der Automobilindustrie. Folglich ist das Interesse an deren Oldtimern auch heute "gebremst", zumindest im Vergleich mit exclusiven Produkten wie MB, BMW oder auch Jaguar.
Warum sollte es also in der Unterhaltungselektronik anders sein; dort genießen eben frühere Braun, Saba und Quad ein exclusives Image, einher gehend mit rel. hohen Preisen.
Die Firma Kuba hat während ihres Bestehens im Wesentlichen das obere Preissegment bedient. Etwa 1958 erfolgte die Übernahme der Firma Imperial aus Osterode und die Vermarktung von Geräten unter beiden Markennamen. Etwa 1972 endet dann die Geschichte der Firma, ein weiterer Name, der nur noch in der Erinnerung und in den noch existierenden Erzeugnissen weiter lebt. Unter den Stichworten Kuba Museum gelangt man zu dem Internetauftritt dieses Museums und findet den Beitrag zur Firma Kuba bei Wumpus.
