ich habe eine Nordmende Casino-Musiktruhe mit Chassis 5/633 vor dem Sperrmüll bewahrt. HF und ZF funktionieren inkl. Stereodekoder tadellos, nur kein Signal aus dem an den Din-Buchsen angeschlossenen Testlautsprecher. Wie sollte ich weiter vorgehen, das Gerät ist sehr hoch integriert und mit 2 ECLL800 bestückt. Hat vielleicht jemand einen Schaltplanausschnitt der Endstufen? Den Schaltplan vom Chassis 5/632 habe ich, aber das ist eine Ausgabe mit 2xEL84 in der Endstufe.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

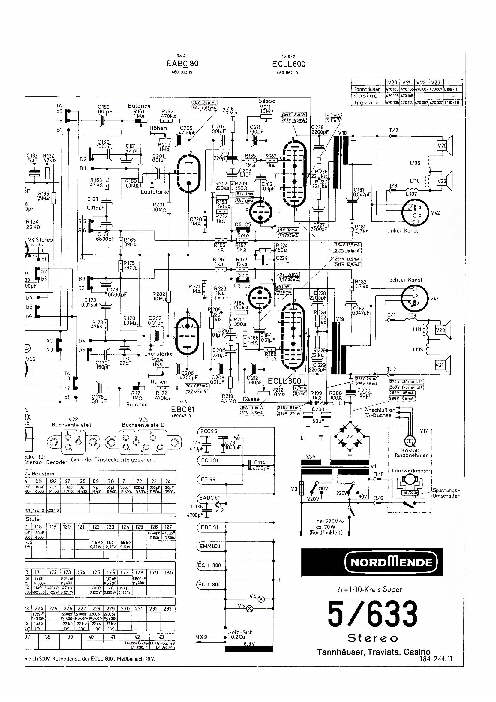

@Wolle, vielen Dank, ich kann zwar das Schaltbild wie vorausgesehen nicht richtig lesen, aber eine Vorstellung habe ich nun schon. Stellt sich natürlich die Frage, wieso BEIDE seiten komplett schweigen, eigentlich sind doch nur Netzteil-Komponenten gemeinsam und dann würde HF und ZF-mässig auch nichts mehr gehen. Klar könnte ich jetzt in dem Leitungsgewusel Brummtest usw versuchen. Bei EL84 kein psychologisches Problem aber die teuren ECLL800 nötigen mir eine entsprechende Vorsicht ab. Schon häufiger Ein- und Ausschalten halte ich für die Röhrenheizung nicht sonderlich sinnvoll. Hat jemand eine gute Idee? MfG Florianska
Die ECLL80 ist nach meiner Kenntnis eine recht anfällige Röhre. Ich würde erst einmal die Spannungen an den Anoden, den Schirmgittern und an der Kathode messen. Mit etwas Glück ist eine Betriebsspannung nicht vorhanden. Notfalls kann man auch eine Ersatzschaltung aufbauen, (EC92, EL95, EL95), um schnell zu Ergebnissen zu gelangen. In besserer Auflösung könntest Du die Schaltung per Mail bekommen.
@roehrenfreak, Alleine war das Gerät ein hartes Stück Arbeit. Zum Transport in meine Soutterain-Wohnung mußte ich Beine und Chassis ausbauen, sonst hätte es noch Bruch (Truhe oder ich!) gegeben. Die ECLL800 ziehen auch öfters Luft (so verraucht das Geld). Am 26. September ließ sich ein Abstecher leider nicht einplanen, trotz angespannter Fahrweise konnte ich gerade noch die Abholung von 2 Stradi3 Mono in Aalen einplanen, um rechtzeitig nach Koblenz zu kommen. Die Geräte stehen also jetzt bei dem Autohändler ... Stress pur. @wolle, meine email-Adresse sollte doch in meinem Profil stehen oder ich schicke eine pn.
@wolle,deshalb meine email Adresse als pn, ist bei der Schaltplansammlung auch der ELAC Miracord 16 dabei?. Die mechanische Vollautomatik wird hier durch mir bisher unverständliche Elektrik etwas unterstützt, aber wie?
An alle, der Grund des Ausfalls war der übliche, hatte ich jedoch bei einer älteren Dame, von der dieses Gerät, das sehr gut zu den typischen String-Möbeln der gleichen Zeit 1965 - so alt wie ich! - passt, nicht vermutet ---- DRECK!!
Die LS-Anschlüsse wurden ja per se noch nie benutzt. Der Klang ist etwas zu sehr bassbetont und interessanterweise ist mein Parsifal 7-Tasten-Gerät (1960) wesentlich empfindlicher und das Carmen 55 mit 2 EC92 trennschärfer ..

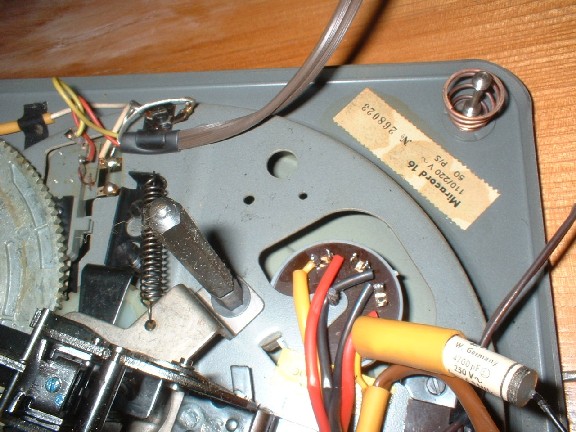

@Wolle, vielen Dank. Interessant ist, dass doch bei Ultralinearschaltung eigentlich die Spannung am Schirmgitter eher hoch sein sollte. Ist hier nicht so. falls die schaltung des Stereodekoders gebraucht werden sollte, bitte melden. Am dargestellten Plattenspieler ist ja ein Schalter eingezeichnet, allerdings nicht der in meinem Foto sichtbare 4700pF Kondensator. Das ist schon relativ merkwürdig, vom gleichen Pol der Netzspannung geht einmal die Leitung über diesen C, zum anderen eine 2. Leitung direkt unter den Stift für die Tonarmruhestellung. Alles gut vergossen. Vielleicht kann ich den Plattenteller demontieren und dann weitersehen. davon berichte ich dann wieder. MfG Florianska
