Hallo liebe Forumsfreunde.

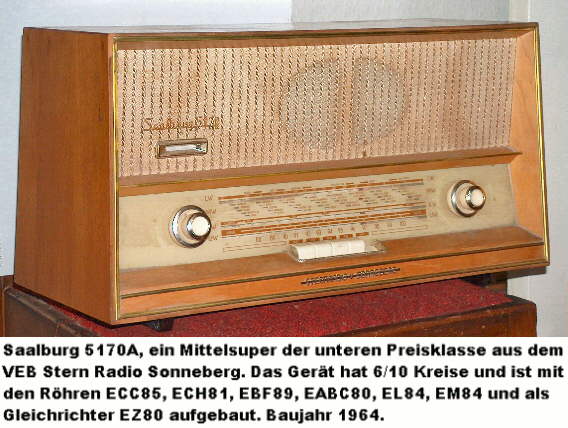

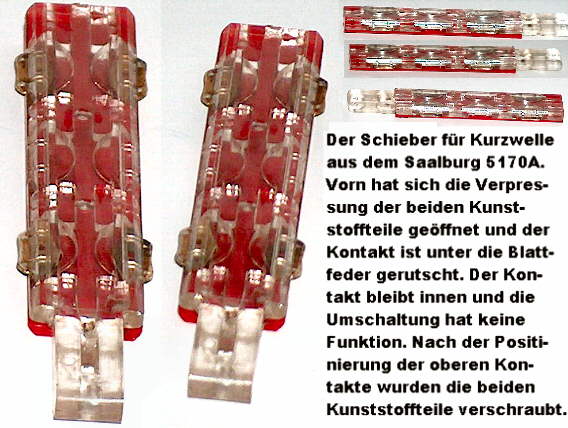

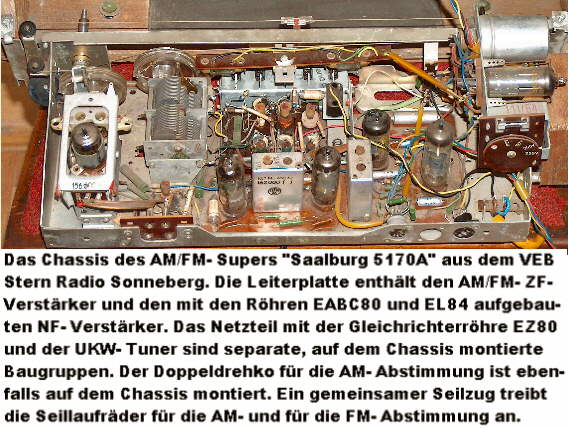

Der Empfänger "Saalburg5070" wurde Anfang der sechziger Jahre vom VEB Stern Radio Sonneberg hergestellt. Das Gerät ist ein Mittelsuper der unteren Preisklasse, mit einem Breitbandlautsprecher bestückt und unter Verwendung standardisierter Baugruppen entwickelt worden. Zu diesen Baugruppen gehören der induktiv abgestimmte UKW- Tuner, das Netzteil und die HF- NF- Leiterplatte. Diese Baugruppen sind auch in anderen Modellen aus Sonneberg zu finden. Nach einiger Betriebszeit wurde der Ton verzerrt und die Endröhre EL84 bekam rote Bäckchen. Richtig geraten, der Koppelkondensator, ein Gewaplasttyp (Genau so gut, wie seine Geschwister von Wima), hatte Feinschluß. Nach dem Ersatz dieses und weiterer drei Kondensatoren spielte das Gerät auf UKW, AM- Empfang war aber nicht möglich. Nur dann, wenn man die Antenne direkt in den Vorkreisdrehko einspeiste, war ein Empfang möglich. Die Ursache für diesen Fehler war die Taste "Kurzwelle". Der Kontaktschieber war mechanisch auseinander gegangen und der Kontakt war unter die Blattfeder gerutscht, die normalerweise den Kontaktdruck herstellt. Nach dem Ausbau des Kontaktschiebers war der Fehler sichtbar. Abhilfe wurde durch das Eindrehen von zwei kleinen Schrauben (M1,4) geschaffen. Grundsätzlich wäre auch Kleben möglich. Muß man den Schieber aber erneut öffnen, z. B. weil Kleber nach innen gelaufen ist, hat man ein Problem. Nach dem Zusammenbau des Tastensatzes spielte das Gerät auch wieder einwandfrei in den AM- Bereichen.

Die Rechte an den gezeigten Bildern habe ich.

Gruß an alle Leser
Wolle

Editiert 03.02.08 16:43

Datei-Anhänge


Noch gefällt der Beitrag keinem Nutzer.

Hallo Wolle,
dieses Chassis wurde als bruns häufig in die BRDverkauft.
Mit meinem gerät habe ich ein kleines Problem. Vermutlich hat Temperaturwechsel durch die Anzeigeröhre und mangelnde benutzung die über der Anzeigeröhre liegende seilrolle für AM zerstört, jedenfalls ist ein kompletter rollenkranz weggeplatzt. Gibt es dafür Ersatz?
MfG
Florianska
