Radio-Chassis Nordmende Othello / Aufglimmen der ECC83 Röhren / Keine Funktion mehr

Hallo liebe Radiogemeinde

Ich konnte vor einiger Zeit ein Chassis Nordmende Othello günstig erwerben.

Beim Kauf und auch nach dem Transport funktionierte alles einwandfrei.

Nur der eine Audio-Ausgang funktionierte (noch) nicht.

ich kaufte einen alten Musikschrank mit Plattenspieler und Tonbandgerät und
wollte das defekte integrierte Chassis durch mein Othello-Chassis austauschen.

Jetzt habe ich das Problem, dass beim Einschalten des Gerätes um UKW zu empfangen,
die beiden ECC83-Röhren aufglimmen und leider nichts mehr funktioniert.

Beim Abtasten der Sender zeigt sich auch keine Reaktion des magischen Auges mehr.

Hat jemand von euch sowas schon erlebt und kann mir weiterhelfen?

Lieber Gruss

ChriguM

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
13.06.25 05:13
laurel1

500 und mehr Punkte

13.06.25 05:13
laurel1

500 und mehr Punkte

Re: Radio-Chassis Nordmende Othello / Aufglimmen der ECC83 Röhren / Keine Funktion mehr

Moin,

vom Othello gibt es diverse Chassis, da Du von 2 ECC83 schreibst, wohl Chassis 2/632. Falls dem so ist, dieses Chassis hat zwei Heizkreise, wovon der Eine nur für die beiden ECC83 zuständig ist. Also wird vermutlich die zweite Heizwicklung ausgefallen sein, dann sollten auch die Skalenlampen ohne Funktion sein.

Insofern mal alle Drahtverbindungen am Trafo überprüfen. Prüfen auf Kurzschluss an den Skalenlampen. Ich sehe im Schaltplan nur eine Sicherung, aber einige Chassis hatten auch noch Sicherungen für den Heizkreis, ausgeführt als dünner Draht, also nicht die gewöhnliche Bauform. Ob das bei diesem Chassis auch so ist, dann sollte es eigentlich im Plan verzeichnet sein, aber.....

Ggf. mal Bilder vom Trafo und Sicherungsplatte einstellen.

Beste Grüße
Peter

16.06.25 21:06
ChriguM

50-99 Punkte

16.06.25 21:06
ChriguM

50-99 Punkte

Re: Radio-Chassis Nordmende Othello / Aufglimmen der ECC83 Röhren / Keine Funktion mehr

Hallo Peter

Besten Dank für deine Ratschläge. Hat mich sehr gefreut.

Ich kam bis heute nicht dazu, alle Anschlüsse usw. und den Schaltplan zu studieren und zu kontrollieren.

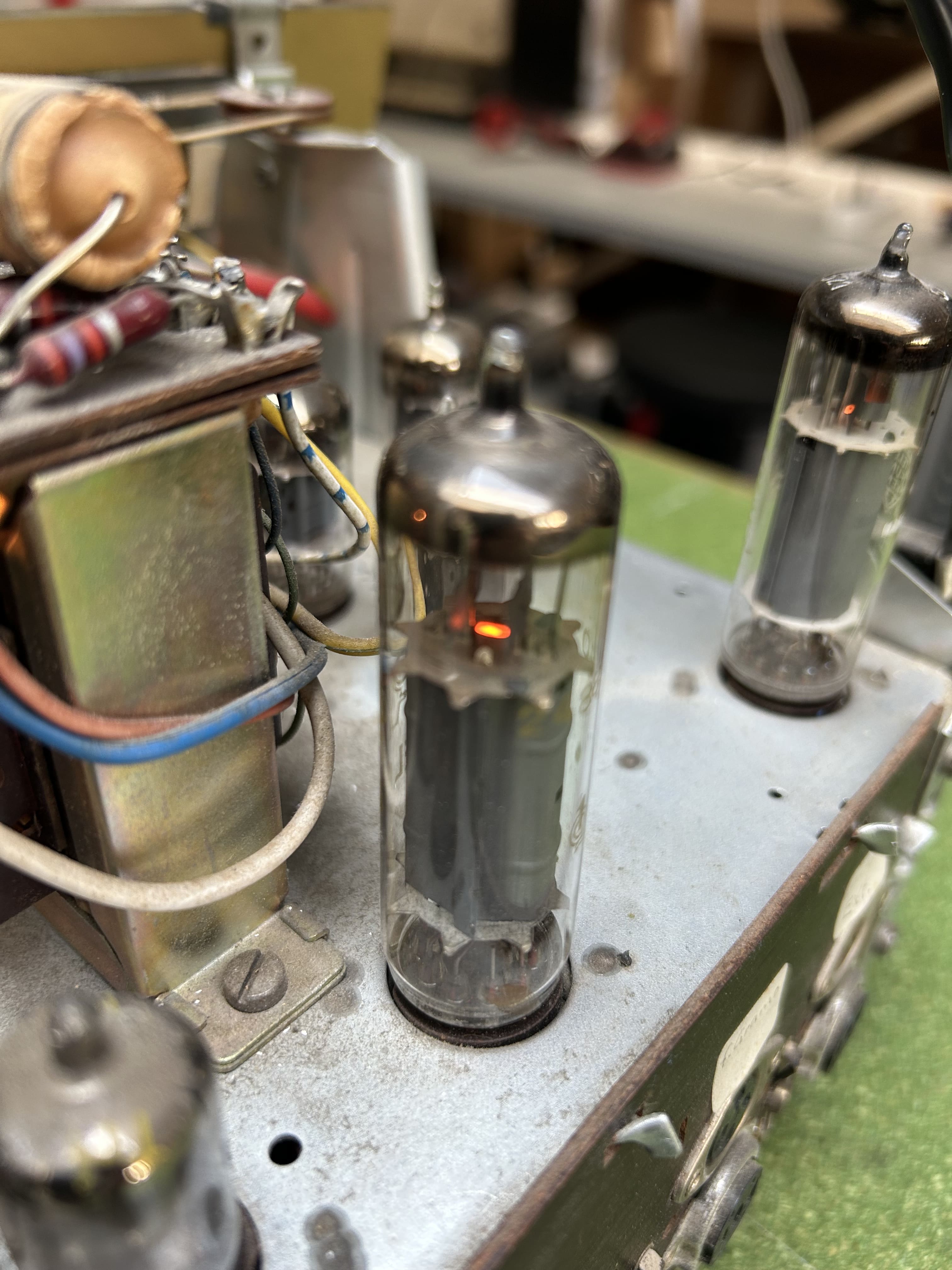

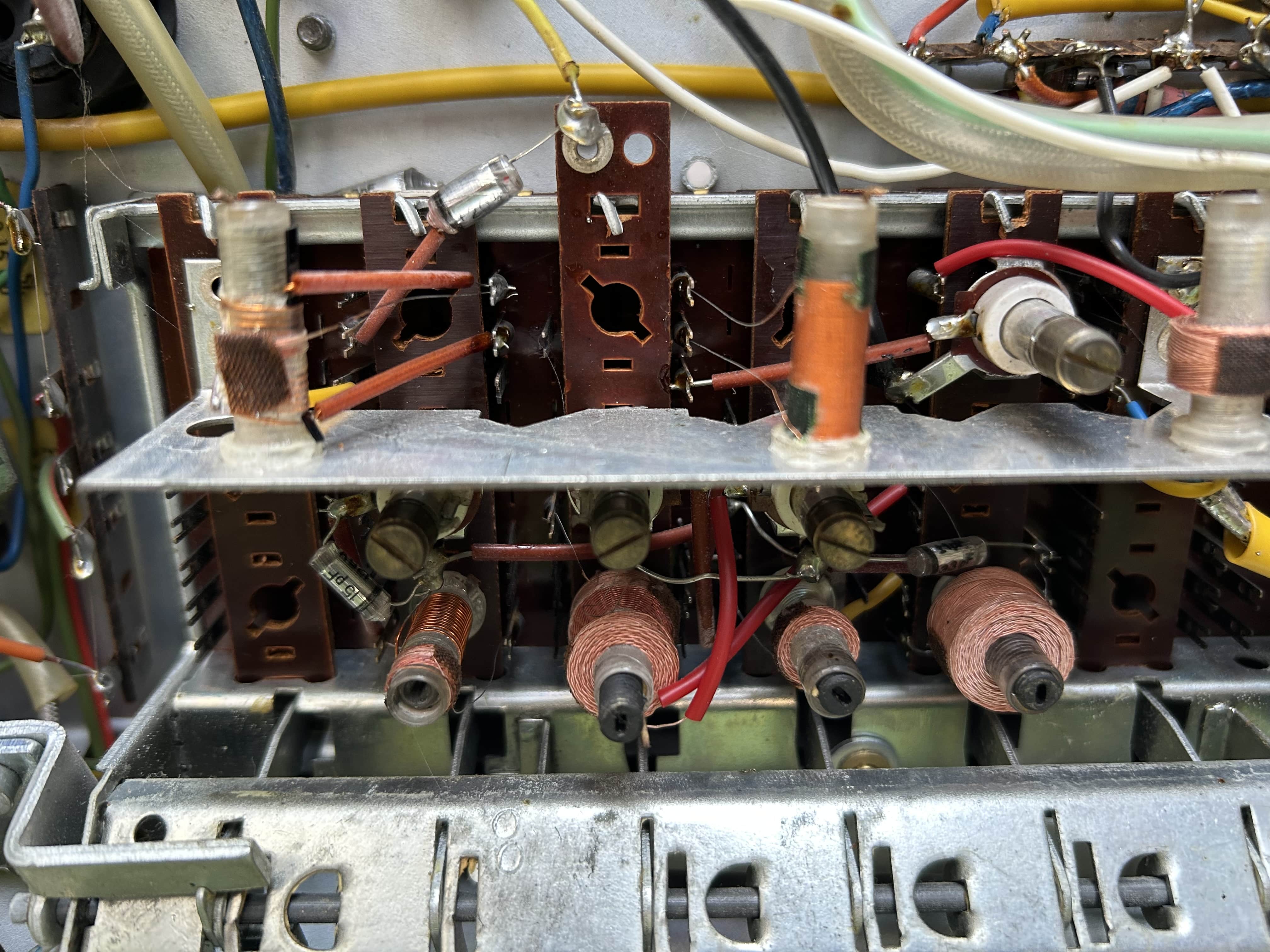

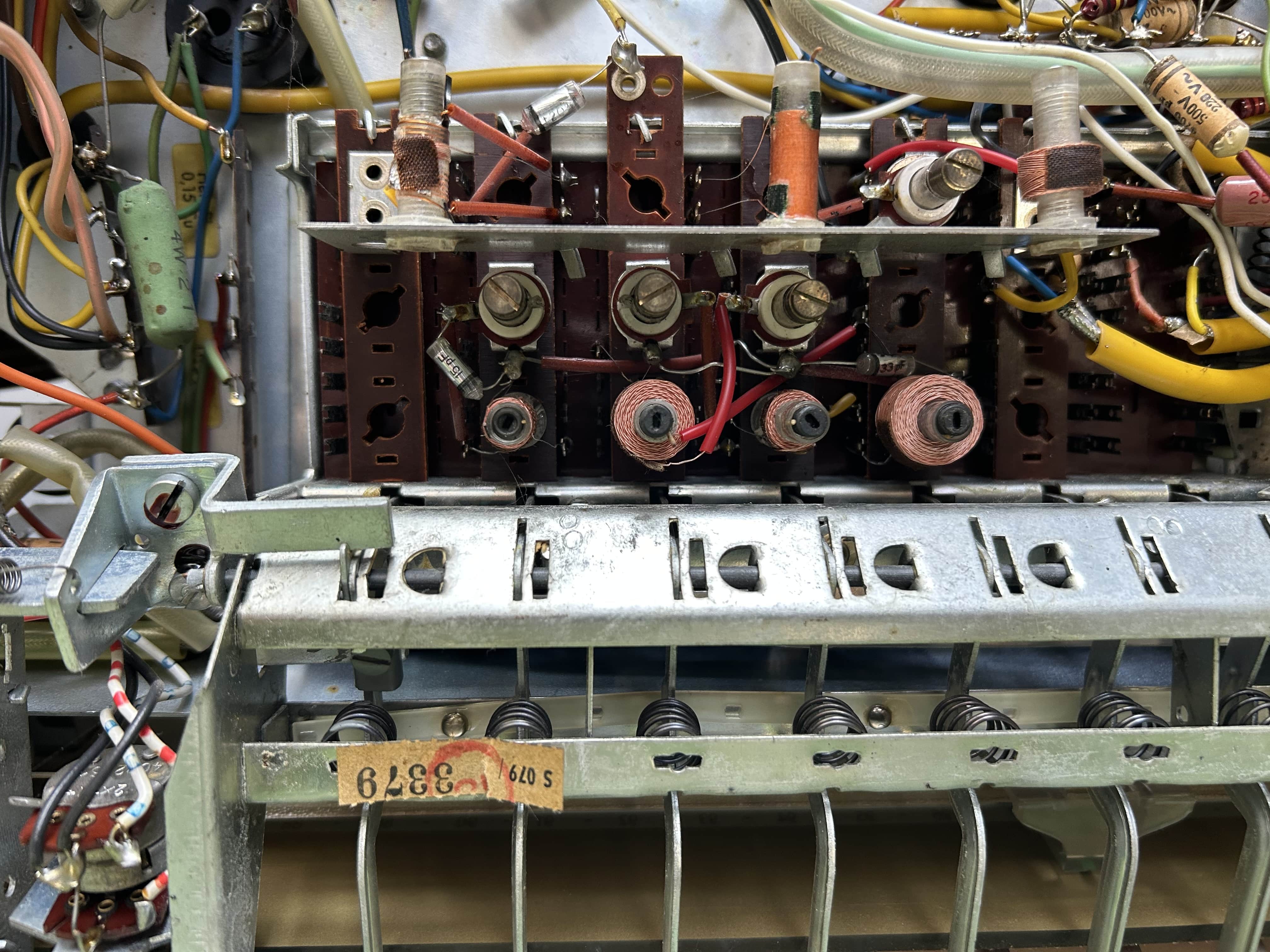

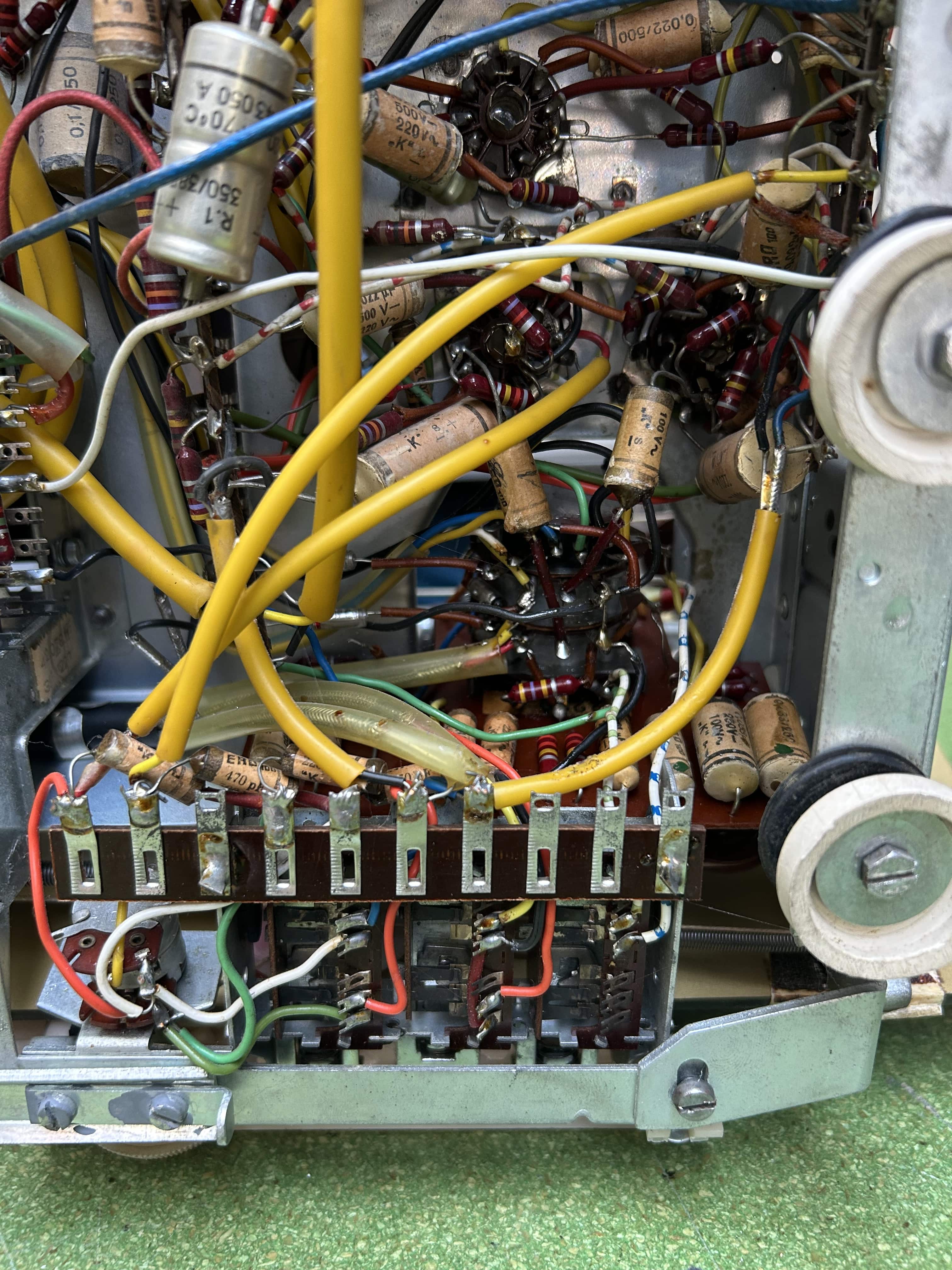

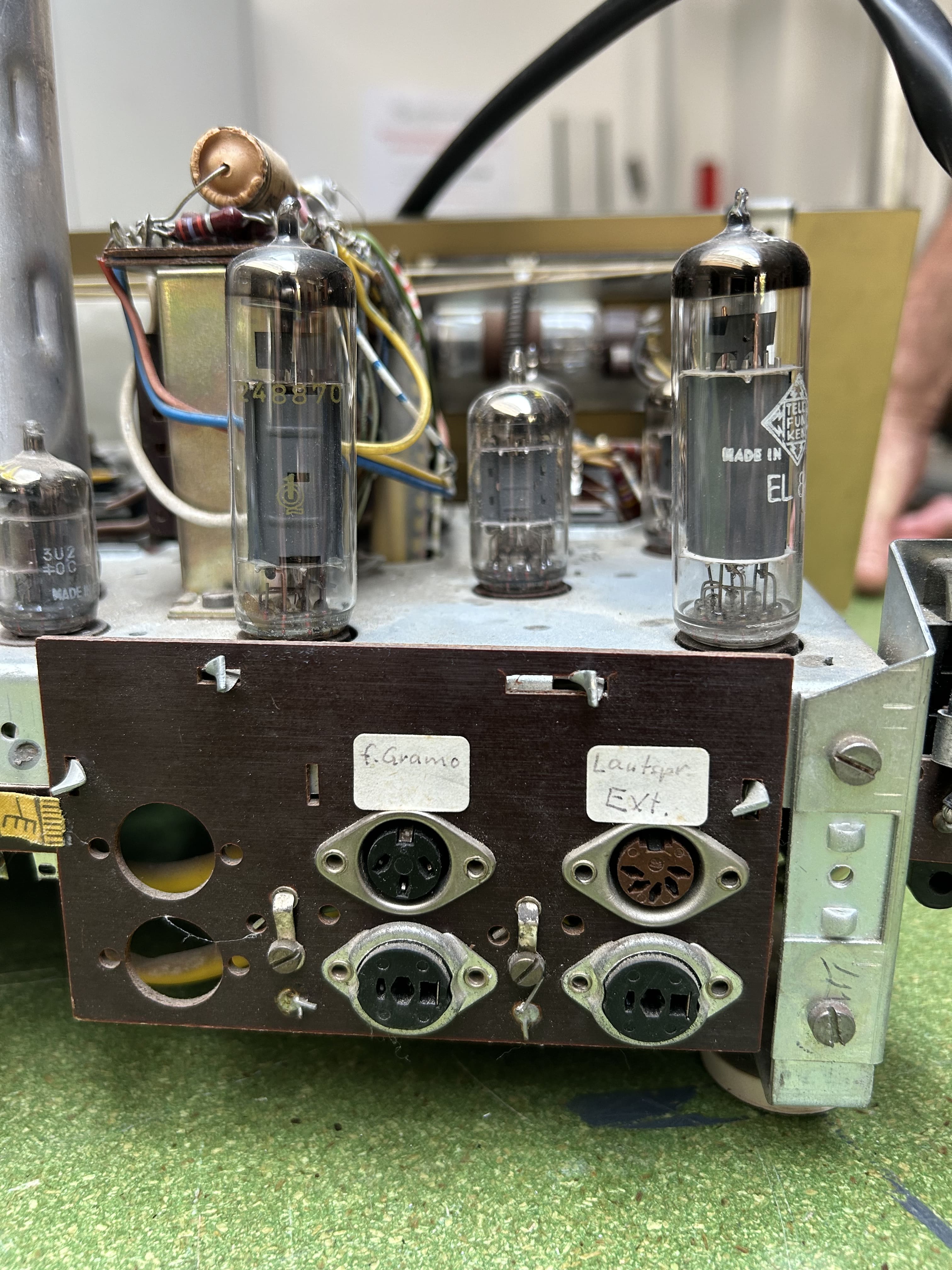

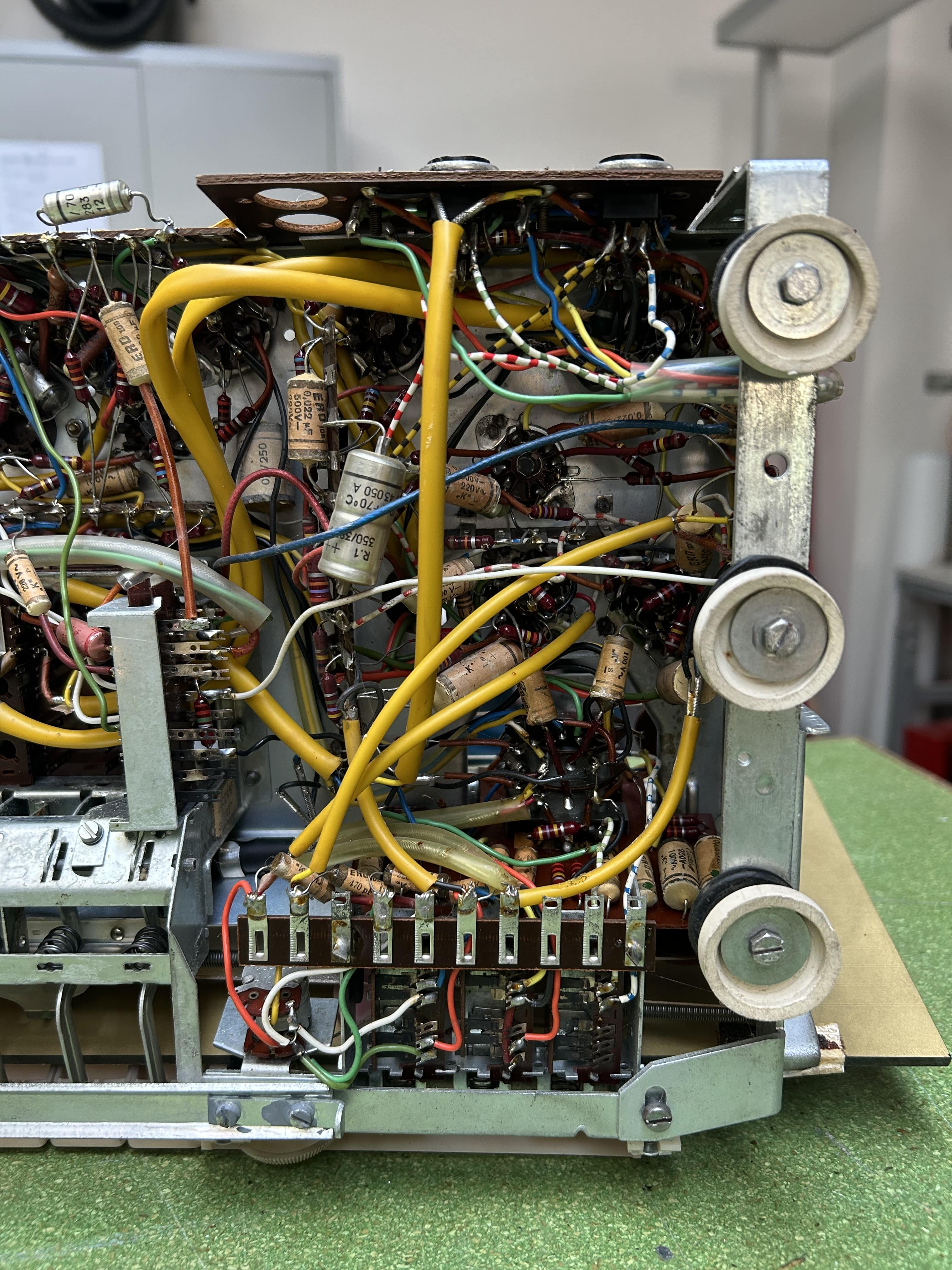

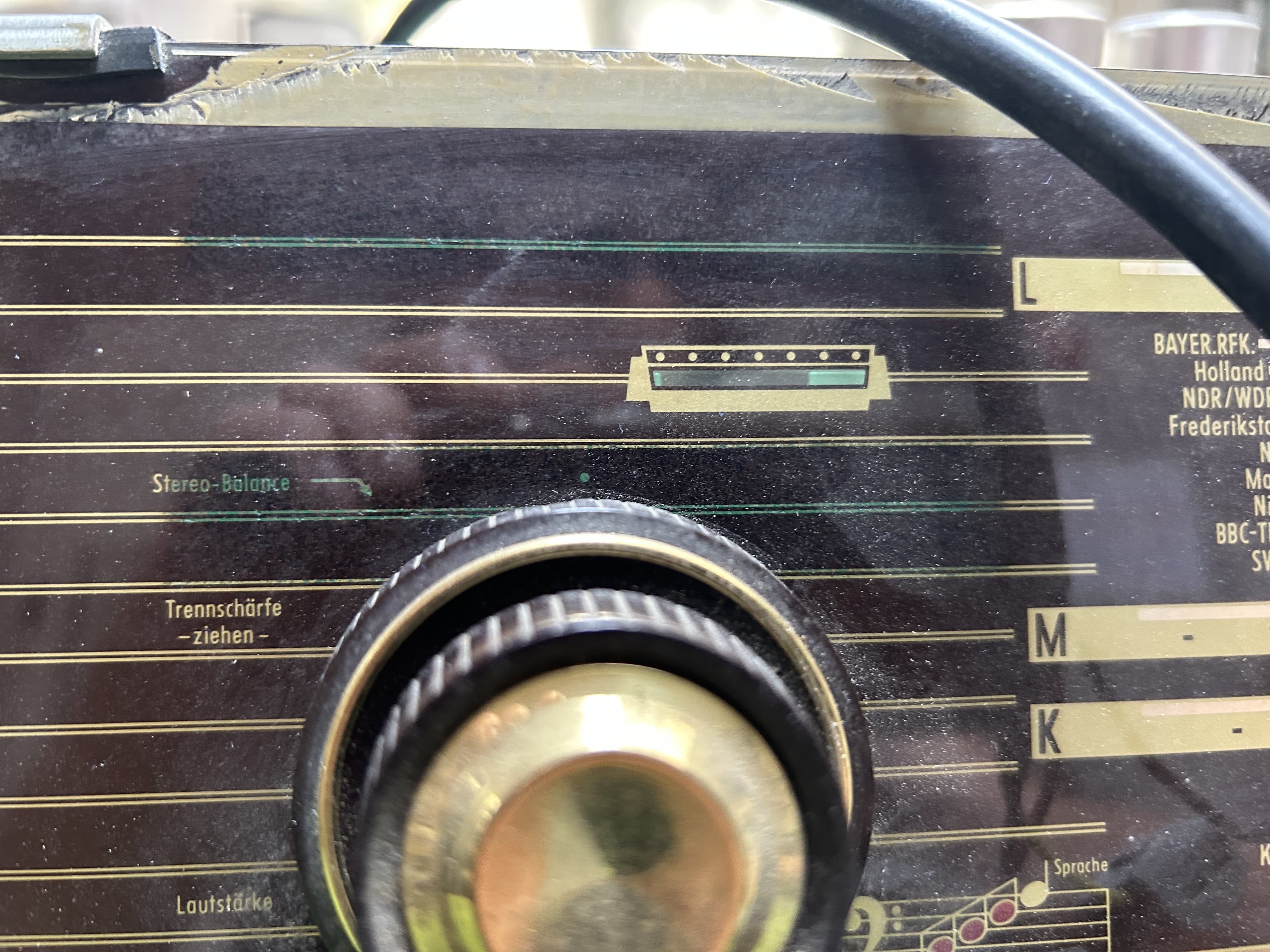

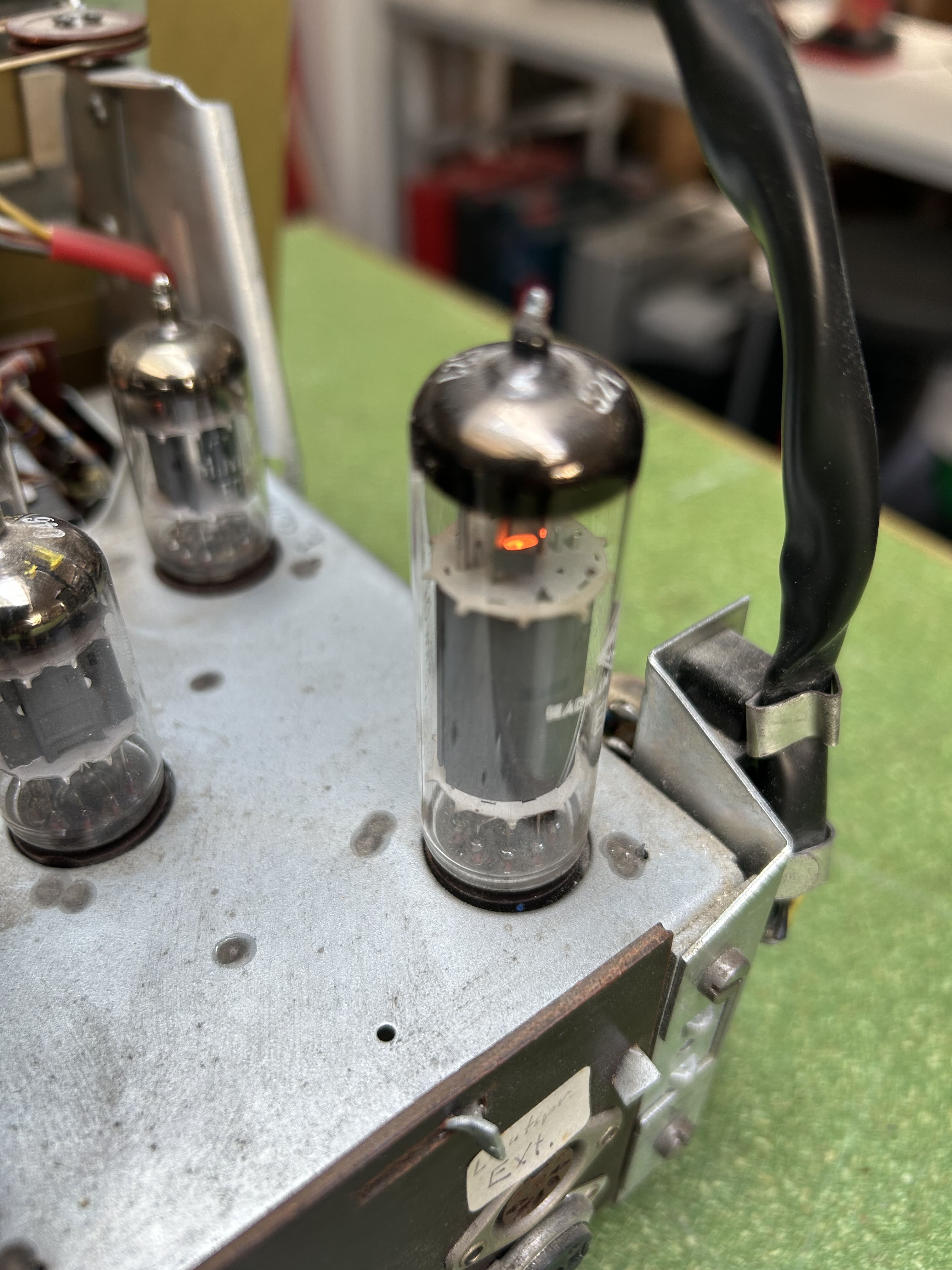

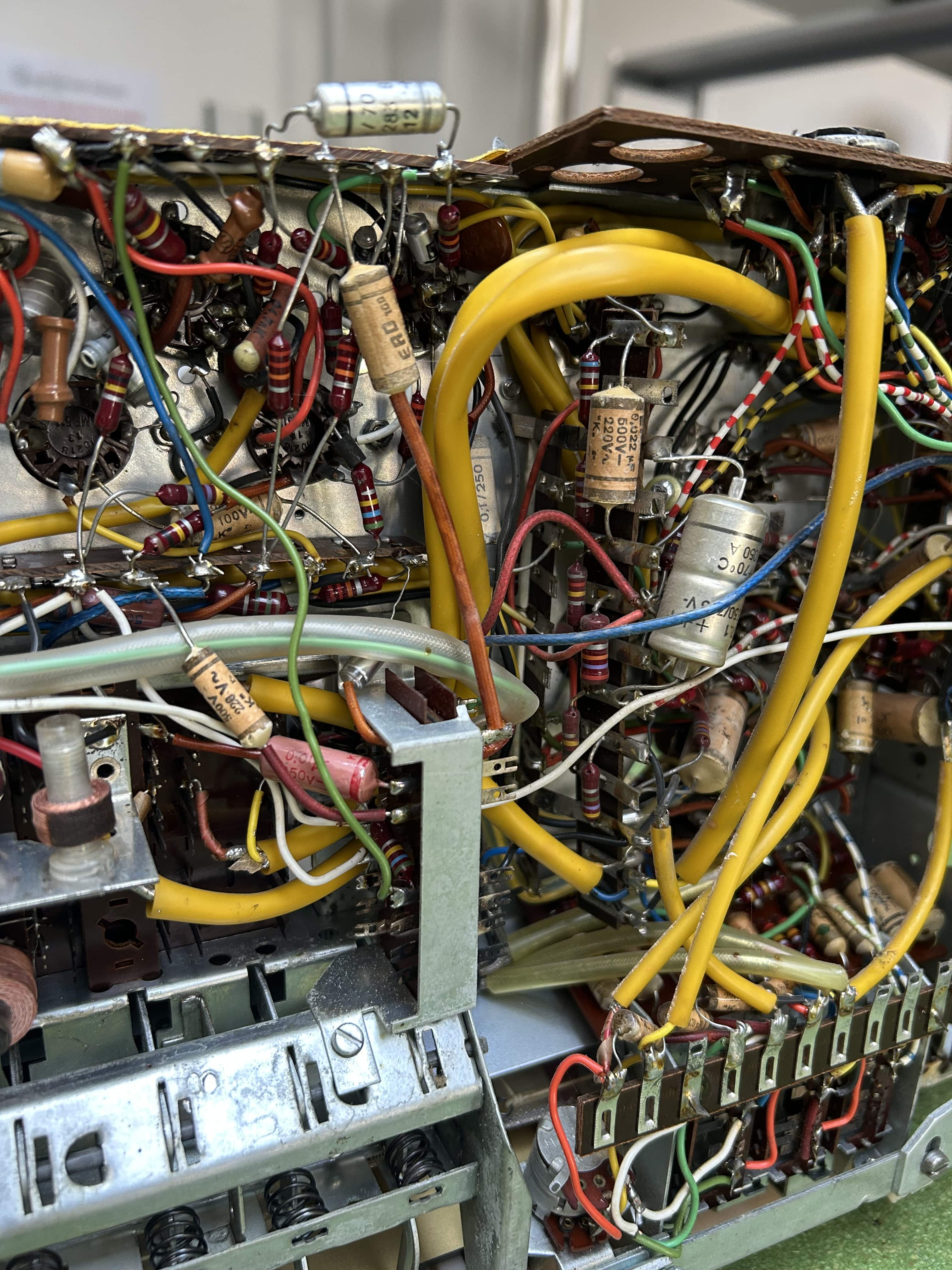

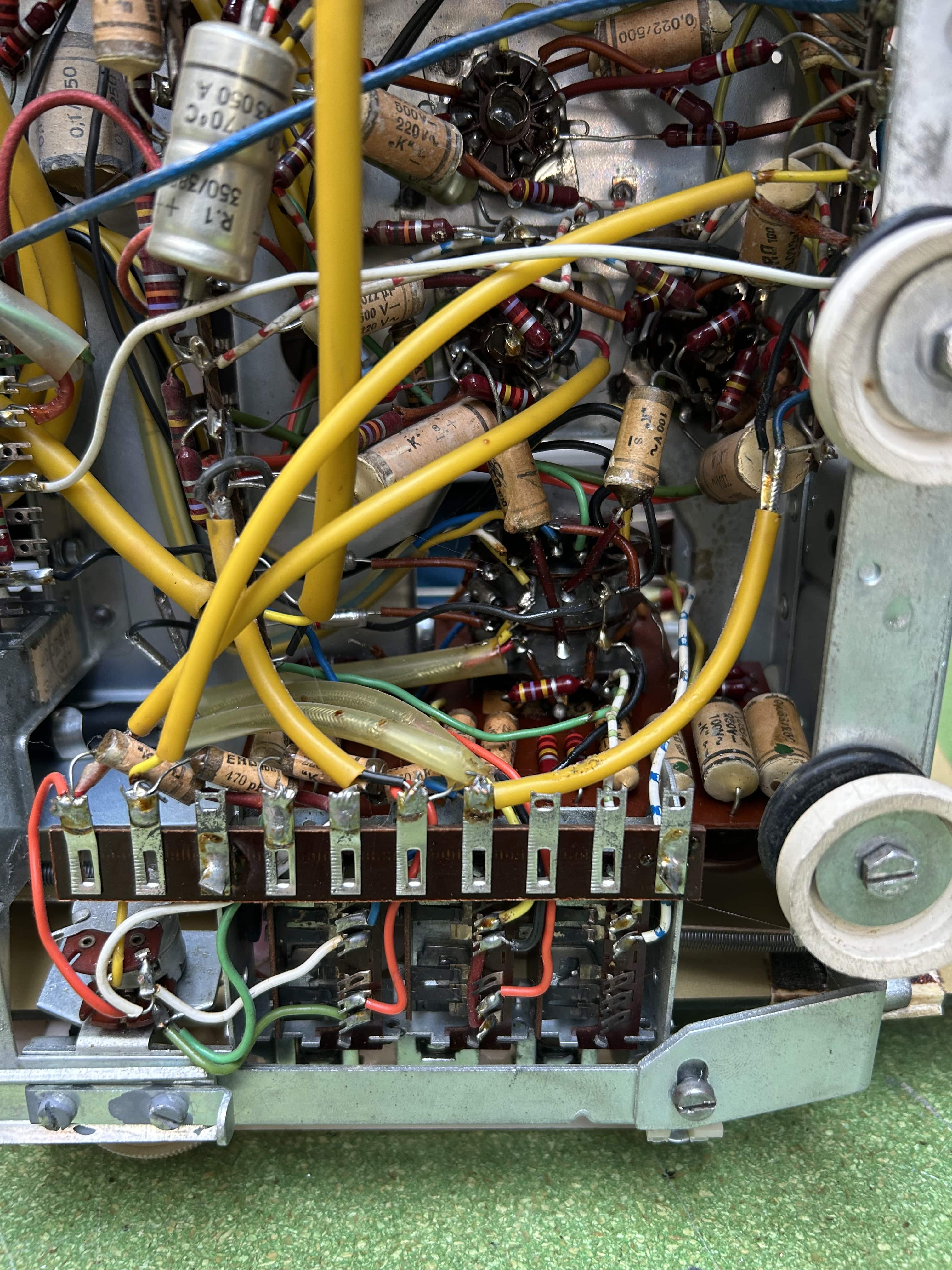

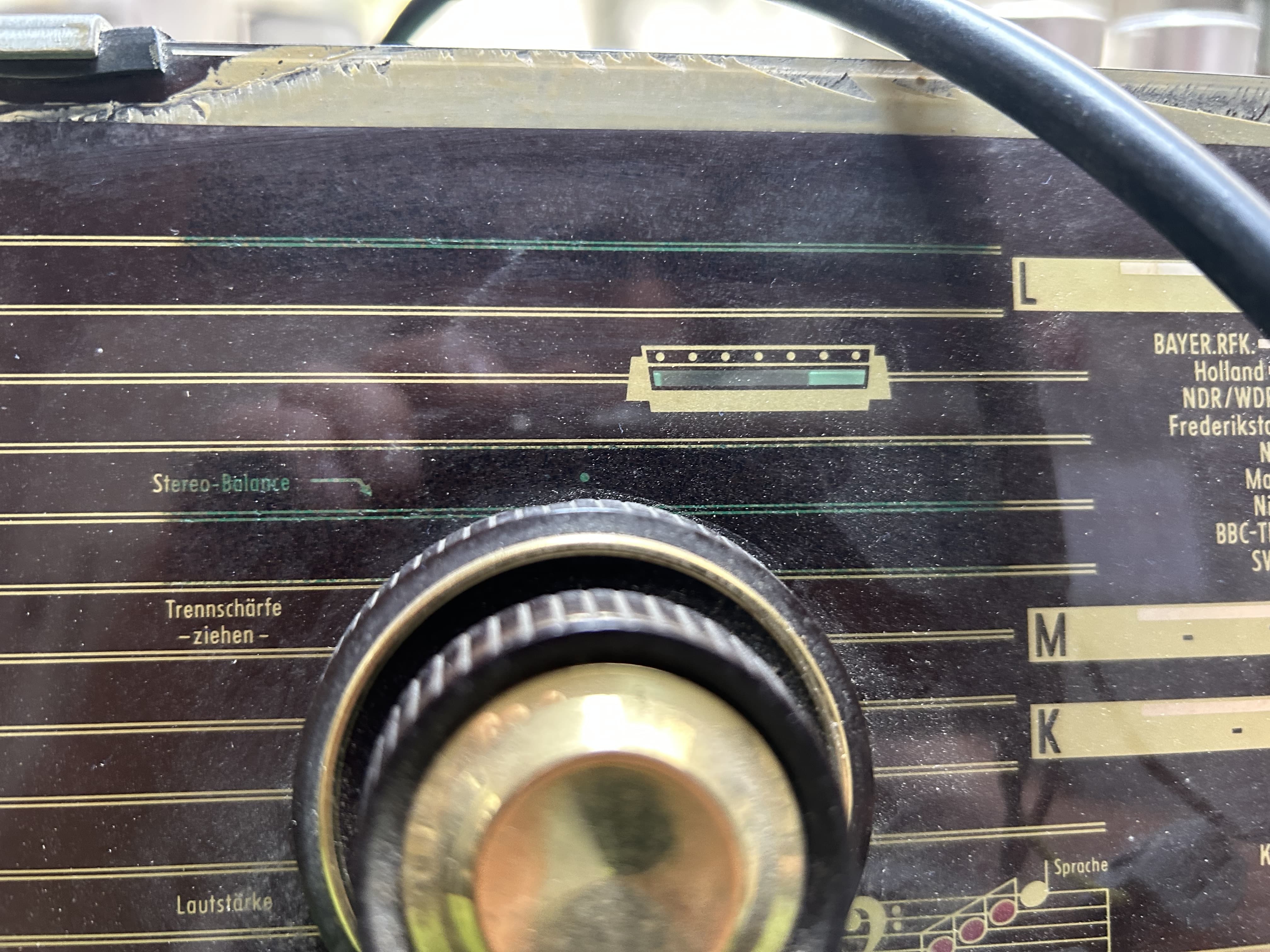

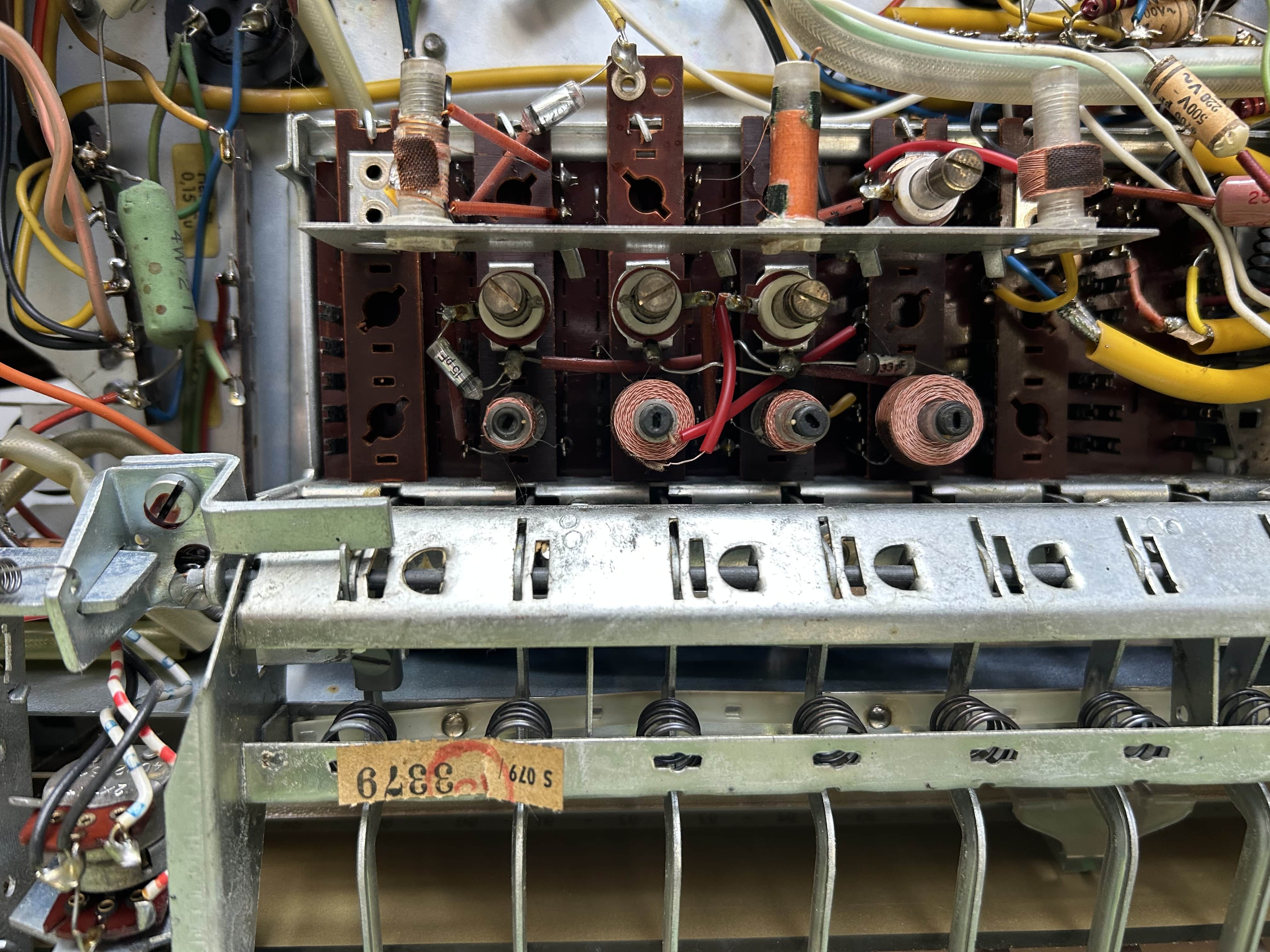

Aber ich habe ein paar Fotos gemacht, welche ich gerne zeige.

Bei Gelegenheit werde ich dann auch noch ein paar Details zur Kontrolle angeben.

Datei-Anhänge
IMG_4015.jpeg IMG_4015.jpeg (27x)

Mime-Type: image/jpeg, 1.136 kB

IMG_4016.jpeg IMG_4016.jpeg (15x)

Mime-Type: image/jpeg, 1.099 kB

IMG_4017.jpeg IMG_4017.jpeg (14x)

Mime-Type: image/jpeg, 874 kB

IMG_4018.jpeg IMG_4018.jpeg (8x)

Mime-Type: image/jpeg, 871 kB

IMG_4019.jpeg IMG_4019.jpeg (11x)

Mime-Type: image/jpeg, 857 kB

IMG_4020.jpeg IMG_4020.jpeg (11x)

Mime-Type: image/jpeg, 821 kB

IMG_4021.jpeg IMG_4021.jpeg (10x)

Mime-Type: image/jpeg, 988 kB

IMG_4022.jpeg IMG_4022.jpeg (12x)

Mime-Type: image/jpeg, 776 kB

IMG_4023.jpeg IMG_4023.jpeg (20x)

Mime-Type: image/jpeg, 839 kB
