Hallo Thorsten, zu dem Prellen und Deppern: Bei voller Lautstärke neige alle Radios (auch Röhrenradios) zum Verzerren. Du darfst nicht vergessen, daß bei den Oldtimern Klirrfaktoren von bis zu 10 % bei Vollaussteuerung üblich waren. Moderne (80 iger bis 90 iger Jahre) echte HiFif-Geräte hatten nur 0,1 bis 1 % Klirrfaktor. Vollaussteurung bei Röhrenradios klingt immer etwas befremdlich.
Der Übertrager DR ist nur eine Bass-Drossel.
Das Brummen könnte wie üblich von den Netzteil-Elkos kommen.
Irgendwie habe ich Dein Schaltbild verlegt, kannst Du es noch mal per email zusenden?
Hallo Thorsten, Schaltbild angekommen. Also, das Netzbrummen kann durch verbrauchte Netzelkos verursacht werden. ABER: dieses Brummen müßte auch hörbar sein, wenn die Lautstärke voll runtergestellt ist !
Ist das der Fall, dann wäre C110, C111 und C112 ein Kandidat zum Wechseln. Wenn Du keine Aluminiumbecher-Elkos zum Verschrauben mehr bekommen kannst, nimm Bauformen mit zwei anschlußdrähten. Zum Testen, kannst Du auch den neuen Elko parallel zum bisherigen Elko löten, auf Polarität achten und die Sicherheitshinweise des Forums beachten. Diese Ersatz-Elkos für 350 / 400 Volt bekommst Du u.A. auch beim grossen C.
Das Brummen tritt nur auf wenn Musik ertönt, wenn jedoch die Lautstärke voll runtergestellt wird hört man kein Brummen , lediglich leise die Musik obwohl der Laustärkeregler voll runtergedreht ist, hört man leise Musik.
Die Elkos wurden sowie andere Bauteile durch neue 50µF Elkos getauscht. C110=54,4µF C111=48,3µF C112=53,7µF
Was dem Radio fehlt....., der hat nur Probleme
mfg Thorsten
Alte Röhren soll niemand zerstören (Dietrich Drahtlos)
ja viele alte Radios haben gleichzeitig mehrere Fehler. Zu dem Brummen: Wenn das Brummen beim Runterdrehen der Lautstärke weg ist, sind die Elkos nicht defekt (sie wurden ja auch schon getauscht).
Was passiert, wenn Du das Radio auf Stellung TA einstellst und dann von ganz leise auf ganz laut drehst, OHNE ein Plattenspieler angeschlossen zu haben. Wird dann das Brummen (ohne Musik) auch hörbar?

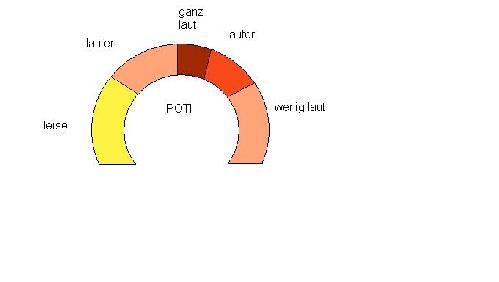

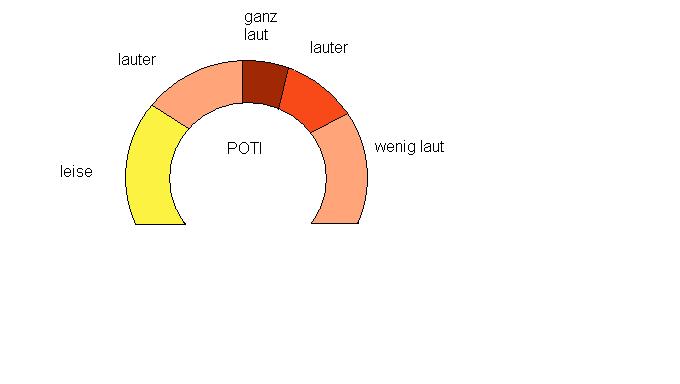

Ja, das Brummen ist auf der Stellung TA ohne Plattenspieler, ohne Musik, etc. auch hörbar. Mittels Lautstärkeregler kann man das Brummen leiser oder lauter stellen. Im Anhang das Shema wie mein Lautstärkeregler funktioniert. Könnte die Kohlebahn verschmutzt sein und das Brummen auslösen?
nette Grüße Thorsten
Alte Röhren soll niemand zerstören (Dietrich Drahtlos)
Hallo Thorsten, das wird dann eine Brummeinstreuung sein. Kann eine unterbrochene Abschirmung um ein NF-Kabel sein, usw. Mache mal jetzt bitte folgendes:
Einstellung auf TA, wie bisher beim vorigen Test (Lautstärke-Poti drehen).
1) Ziehe die V5 (EABC80) raus. Brummen noch da?
Wenn ja:
2) Ziehe noch zusätzlich die V6 (EBC41) raus. Brummen noch da?
wenn ich mal einen zarten Einwurf wagen darf: Der Beschreibung nach könnte das Problem von einer nicht mehr korrekten Abschirmung des Lautstärke-Stellers herrühren - Stichwort: Schlechte Masse-Verbindung. So etwas hatte ich auch schon mal. Meist sind die Gehäuse der Potentiometer nur einfach vernietet/verpresst und der Zahn der Zeit lässt die Verbindung der Bestandteile schlecht werden. Aber wie gesagt - nur mal ein Gedanke. Mikrophon zurück und wieder im Hintergrundrauschen...
