Re: Saba 455 WK - Schwierigkeiten beim Abgleich / Trafo tot und ersetzt / weiterer Fortschritt
So,

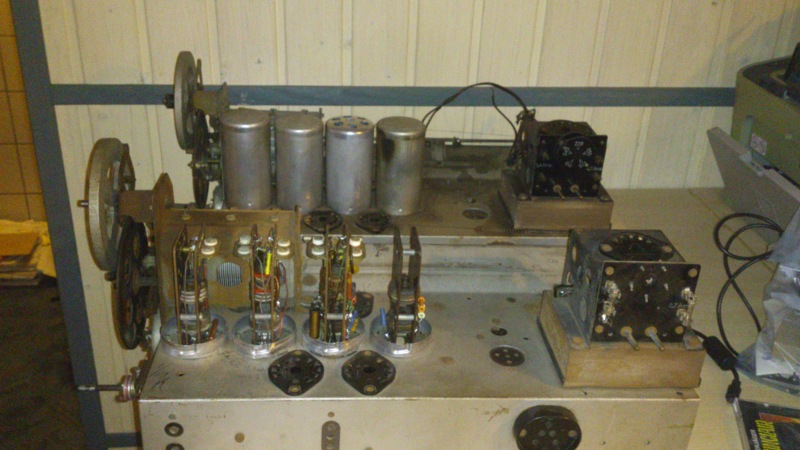

nach etwas Wartezeit habe ich ein irre schweres Paket bekommen. Darin enthalten war das hier:
Da habe ich nun den besseren Trafo von demontiert und in mein Chassis eingebaut. Am zweiten Trafo ist leider der Sannungswähler defekt und somit ist er ohne größere Umbauten nicht brauchbar. Evtl. kann man ja aus meinem defekten Tafo die Spannungswählerplatte abbauen und da einbauen.

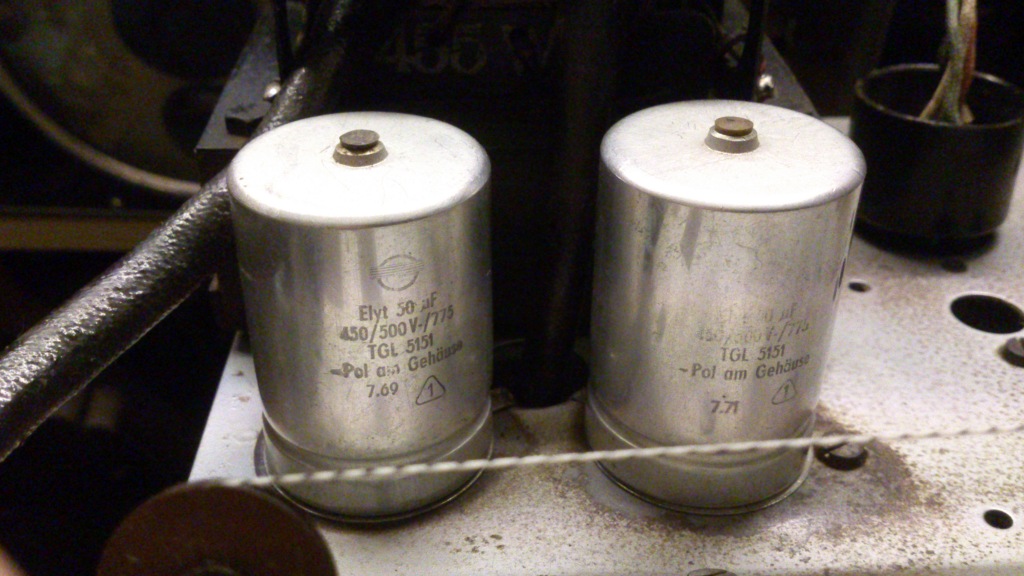

Auf einem der beiden Chassis waren noch zwei 'neue' Becherelkos drauf. Laut Datumaufdruck 1969 und 1971 hergestellt. Offensichtlich hat jemand an dem Chassis eine Reparatur durchgeführt. Nach etwas formieren habe ich das Ganze in Betrieb genommen und es läuft:
Wie auch immer. Das Radio läuft nun wieder mit dem neuen Trafo. Der Probelauf hat bisher in Summe ca. 4 Stunden gedauert und der Trafo wird nur kaum warm Wenn's so bleibt bin ich zufrieden :
Lediglich die Kapazität der neuen Elkos ist deutlich höher als Orginal. Orginal : 16 µF -> nun 50 µF.
Laut meinem Tabellenbuch kann die AZ11 60µF verkraften. Jetzt ist mir allerdings aufgefallen, dass beim Einschalten ohne Stelltrafo mitunter kleine Funken zwischen Kathode und Anode der AZ11 überspringen. Das macht mich etwas stutzig.
Re: Saba 455 WK - Schwierigkeiten beim Abgleich / Trafo tot und ersetzt / weiterer Fortschritt
Hallo Oliver!
Bitte halte Dich an Radiosammlers Rat! In diesem Fall kommt bei der heutigen E 6 Normreihe ein 15 µF oder ein 22 µF Elko in Betracht, oder eine Parallelschaltung von 4,7 µF. Die max. Ladekapazität ist immer an dem gesamten Innenwiderstand des Netztrafos bestehend aus Reellen Widerstand und Blindwiderstand gekoppelt. Die Berechnung oder Messung ist nicht so einfach. So ist es am besten sich an das Original zu halten.
Re: Saba 455 WK - Schwierigkeiten beim Abgleich / Trafo tot und ersetzt / weiterer Fortschritt
Hallo,
mangels Masse habe ich momentan keine zwei passenden Netzelkos. Ich habe nun den Ladeelko gegen eine 20µF Type getauscht und die beiden Elkos auf meine Bestellliste geschrieben.
Zwischenzeitlich habe ich noch dem Gehäuse zugewendet :

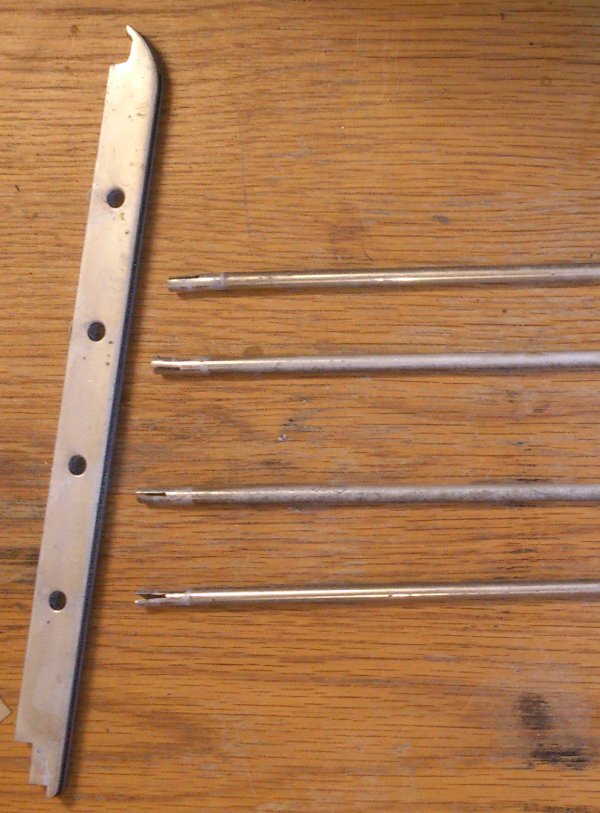

Aluzierrat vorher:

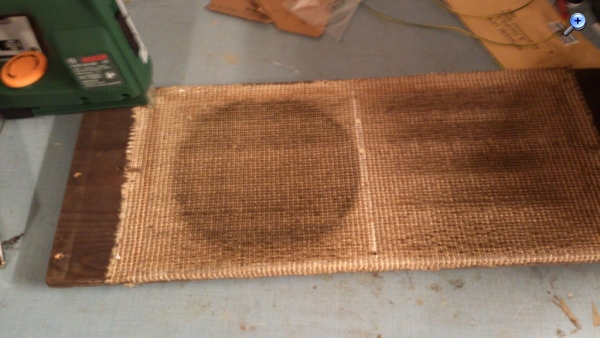

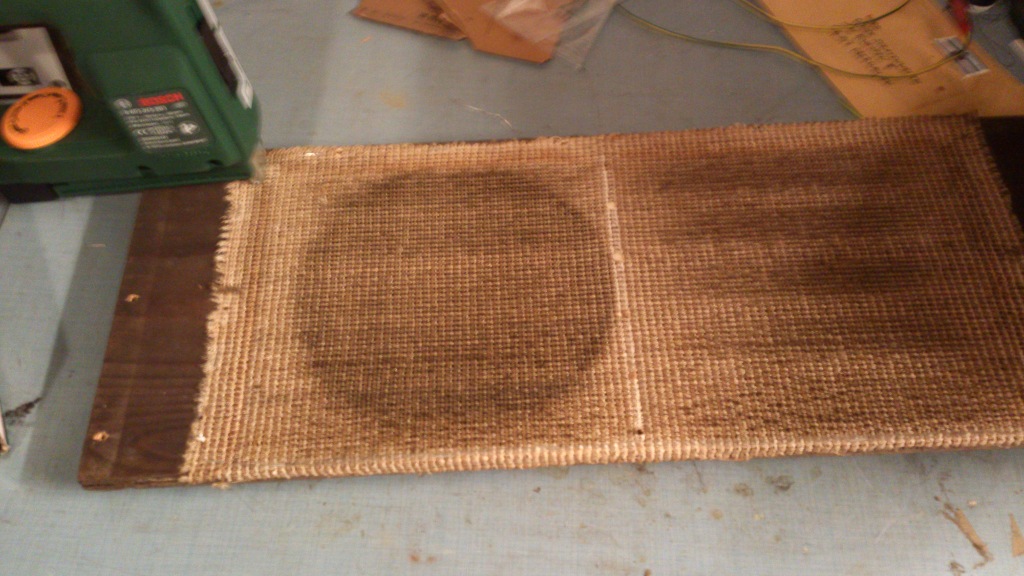

Lautsprecherstoff vorher (da sieht man auch, wie der Stoff vor dem Waschen festgetackert wird: Waschen dann mittels Schwamm und Waschmittel vorsichtig abreiben. Dabei die Schallwand nicht zu sehr durchnässen. Im Anschluss die Schallwand mit dem Stoff auf ein Handtuch legen und trocknen.

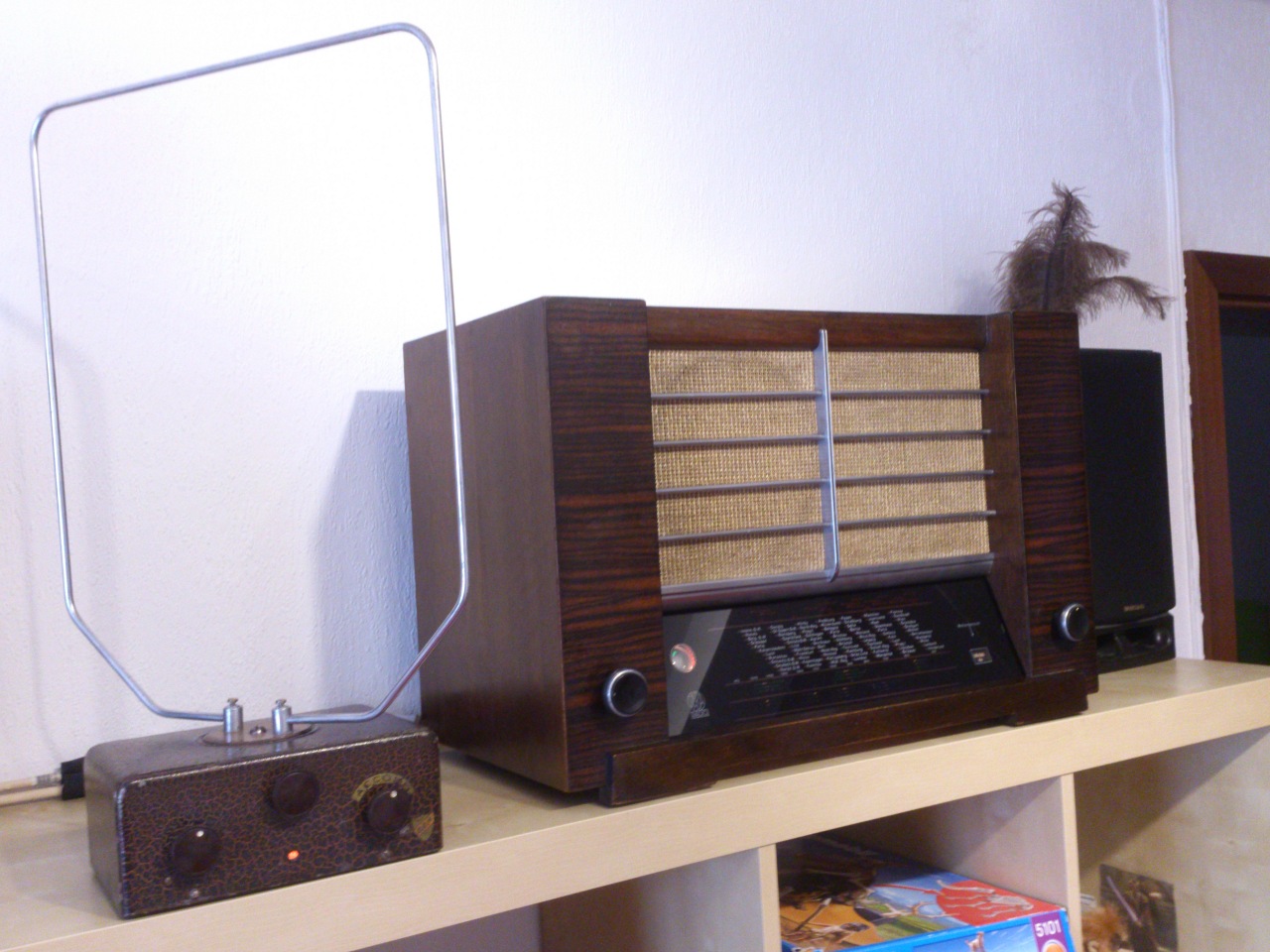

Zusammengebaut sieht das dann nun so aus: Hier gerade im Probelauf an die Loopantenne angeschlossen. Klasse Empfang mit sehr wenig Störnebel.
Todo: - Rückwand wird noch gepresst (Ist krumm) - Bodenplatte dito
Ein paar Details an dem Gerät finde ich schon Klasse.

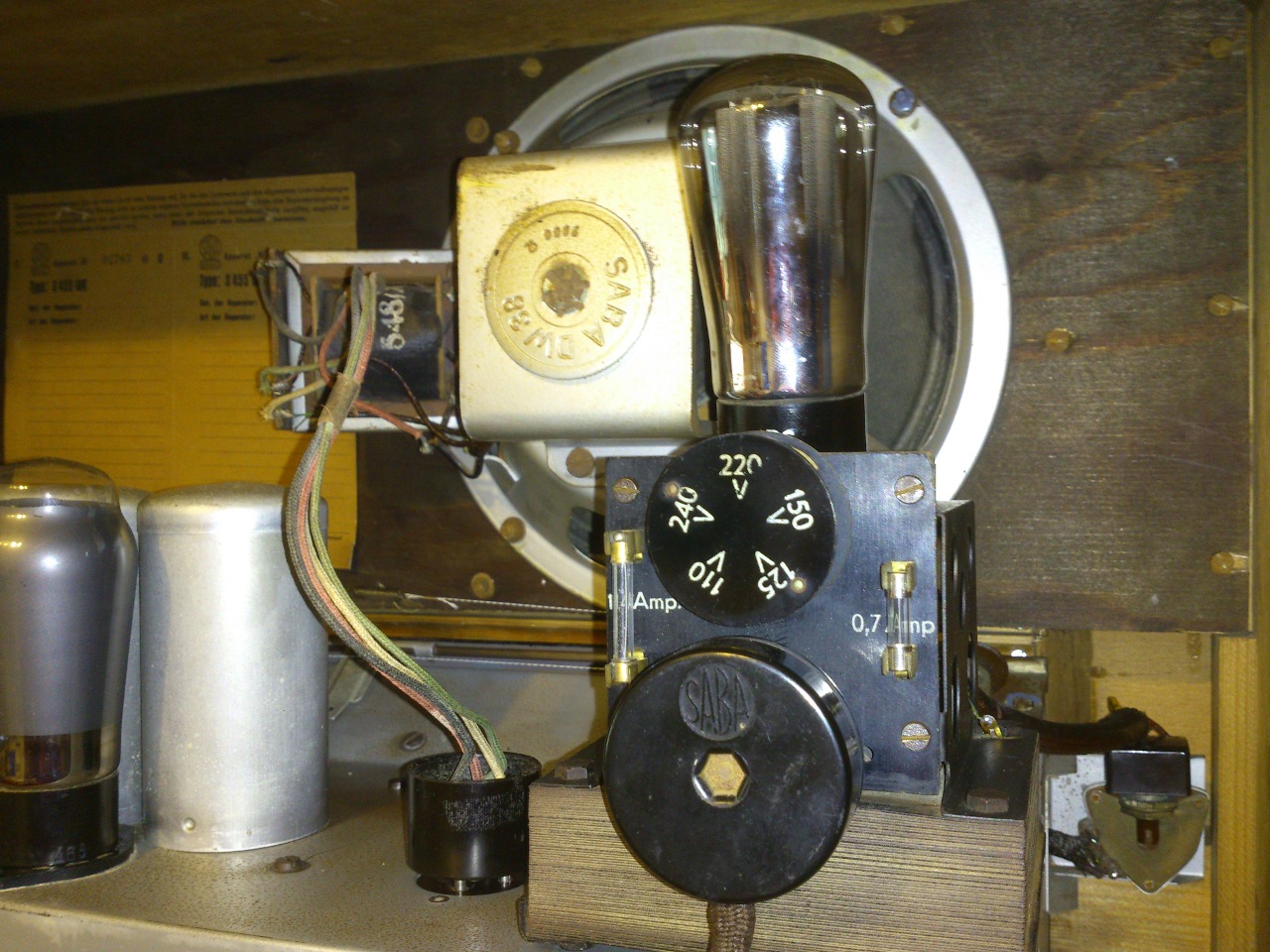

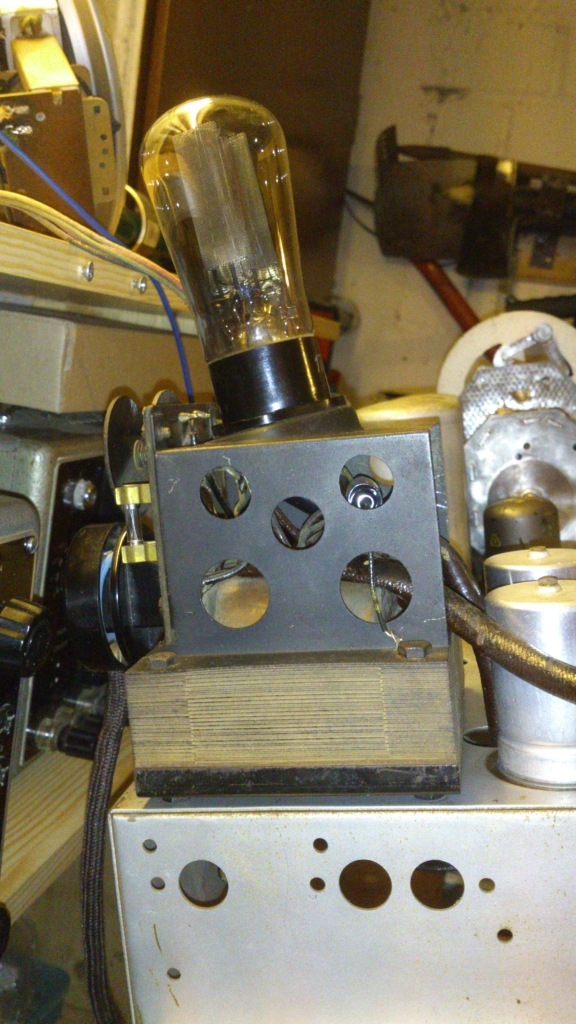

Die AZ11 thront auf dem Trafo - sieht das nicht Klasse aus ? Wie man sieht habe ich dem Chassis seine Patina gelassen. Die Rostpickel sind nur Oberflächlich und ein Zeuge für das Alter des Gerätes.

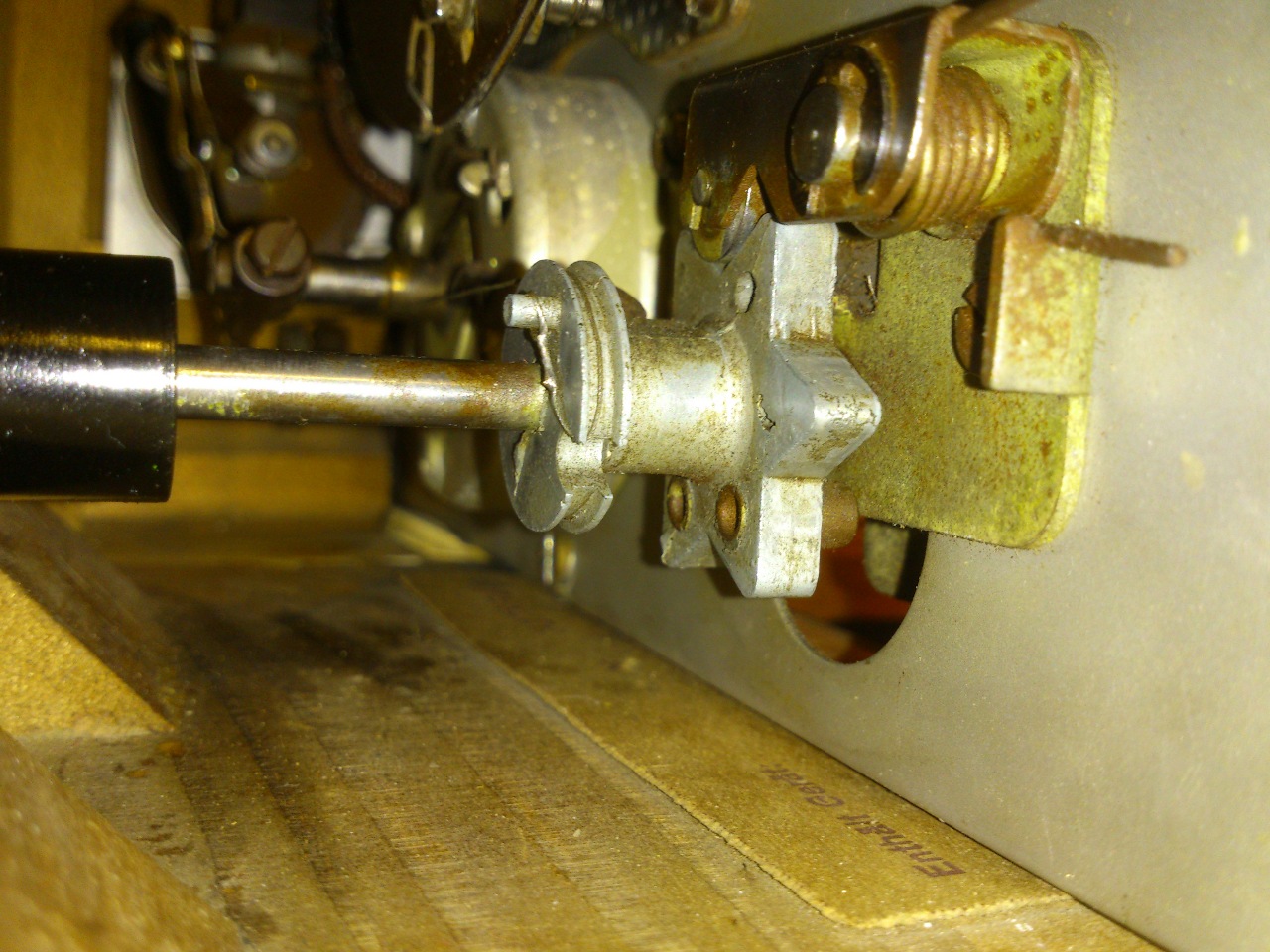

Dann die Mechanik für den Wellenschalter. Unverwüstlich und für die Ewigkeit. Auch nach 74 Jahren keine Spur von Verschleiß.
Re: Saba 455 WK - Schwierigkeiten beim Abgleich / Trafo tot und ersetzt / weiterer Fortschritt
Hallo Oliver, da gibt es gar nichts. Du hast da wieder ein sehr schönes Gerät draus gemacht. Auch das Makassar-Gehäuse sieht sehr schön aus. Schön, dass Du alle Probleme gemeistert hast. Ich weiss aus eigener Erfahrung, dass gerade diese SABA-Geräte technisch nicht so ganz einfach sind. Viel Spaß damit
