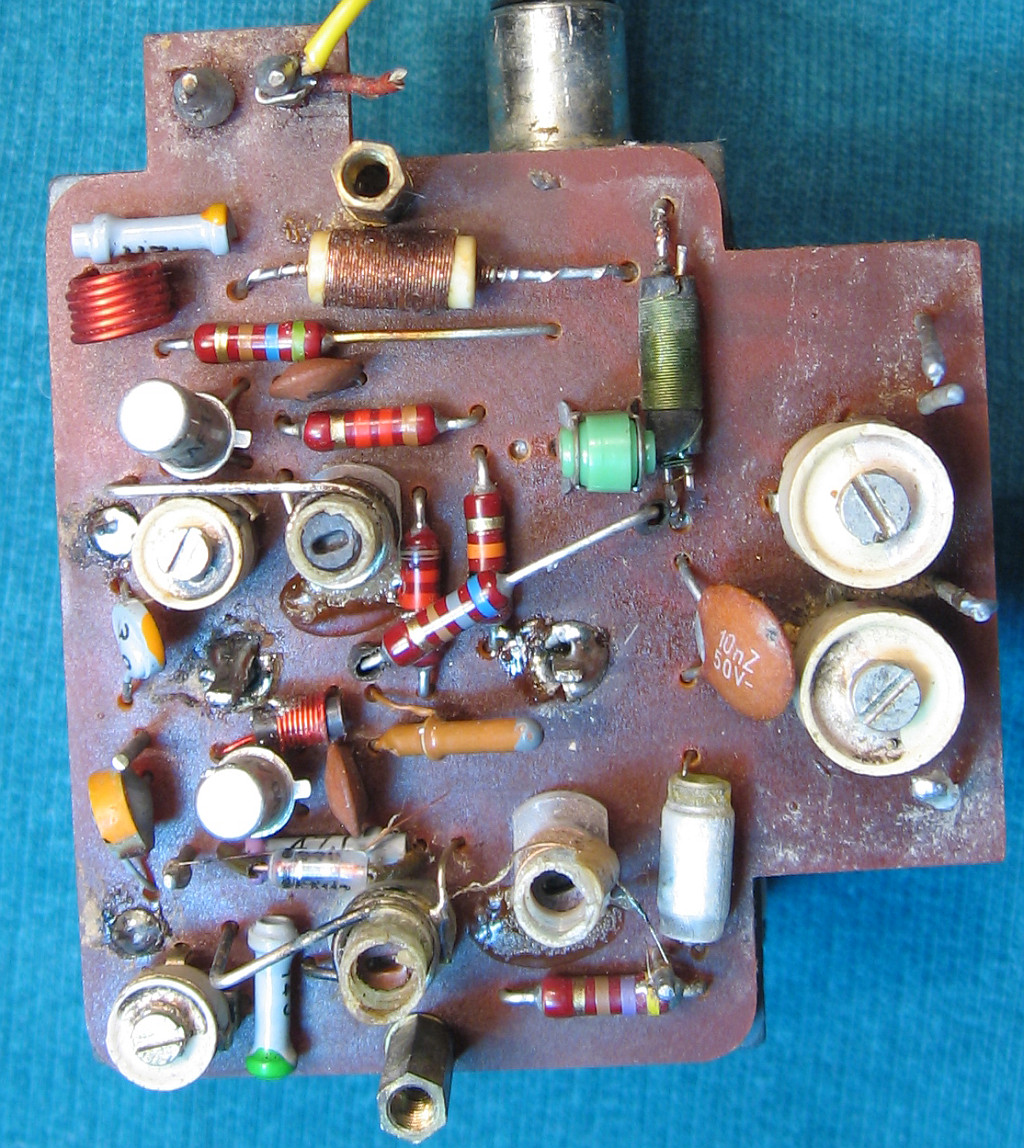

| Bilderrätsel: Defektes UKW-Teil mit Transistoren |
|
|
|
1 2 3 4
|
| 1 2 3 4
|
|
05.11.14 10:02
MB-RADIO  WGF-Premiumnutzer
|
05.11.14 10:02
MB-RADIO WGF-Premiumnutzer
|
Re: Bilderrätsel: Defektes UKW-Teil mit Transistoren
Hallo Volker,
ja ja, ich kenne die Dinger ja als Selenstabi. Die hauchen auch gerne mal aus und sind deshalb überprüfenswert.
Viele Grüße
Bernd
|
|
|
|
|
|
|
05.11.14 10:22
Volker WGF-Premiumnutzer
|
05.11.14 10:22
Volker WGF-Premiumnutzer
|
Re: Bilderrätsel: Defektes UKW-Teil mit Transistoren
Hallo Bernd,
wie ich gehört habe, können die Selenstabis problemlos durch moderne Z-Dioden oder bei kleinen Spannungen durch Reihenschaltungen von Siliziumdioden unter Ausnutzung der Schwellenspannung von etwa 0,7 Volt in Durchlassrichtung ersetzt werden.
|
|
|
|
|
05.11.14 12:08
wumpus  Administrator
|
05.11.14 12:08
wumpus Administrator
|
Re: Bilderrätsel: Defektes UKW-Teil mit Transistoren
Hallo Volker, hallo zusammen,
passt nur bedingt zum Thema (wegen der Detailaufnahme der UKW-Teilplatine): Mir ist dabei eingefallen, dass nicht Jeder solche Platinen "lesen" kann und habe bei Wumpus Welt der Radios "Thema. Wie funktioniert Radio" einfach mal auch eine Platine mit Bauteilen aufgenommen und erklärt.
Also, Volker, vielen Dank für die indirekte Anregung durch Dein Bilderrätsel:
http://www.welt-der-alten-radios.de/r--z...42.html#Platine
Gruß von Haus zu Haus
Rainer (Forumbetreiber)
|
|
|
|
|
05.11.14 20:04
Pluspol WGF-Premiumnutzer
|
05.11.14 20:04
Pluspol WGF-Premiumnutzer
|
Re: Bilderrätsel: Defektes UKW-Teil mit Transistoren
Hallo Rainer
Hatte eben Deinen Link nochmalig angeklickt. Einfach prima, wie dort alles verständlich erklärt ist.
Allerdings ist da noch ein kleiner Fehler drin, weil die Lautsprecherröhre des VE301, neben dessen Bild als RES154 statt RES164 erwähnt ist.
Der Auszug:
"Den eigentlichen Durchbruch in Richtung grösserer Empfangsreichweite brachte der Audion-Einkreiser mit Rückkopplung. Das Schaltbild rechts zeigt einen typischen Einkreis-Audion-Rückkopplungsempfängers. Die Trioden-Röhre REN904 ist die Audionröhre, die RES154 ist die Lautsprecherverstärkerröhre".
Vielleicht kannst Du das noch mal ändern. Allen noch einen schönen Abend.
Freundliche Grüße von Dietmar
|
|
|
|
|
05.11.14 20:13
MB-RADIO WGF-Premiumnutzer
|
05.11.14 20:13
MB-RADIO WGF-Premiumnutzer
|
Re: Bilderrätsel: Defektes UKW-Teil mit Transistoren
Hallo Volker,
genau, die Selenstabis haben hin und wieder Kontaktprobleme. Da ihre Spannung sowieso recht stark vom Strom abhängig ist reichen da Serienschaltungen von Ge- und Si-Dioden völlig aus. Auch gibt es eine Reihe moderner Band-Gap-Referenzelemente mit 1,25 oder 2,5V , die man da einsetzen kann, wenn die Spannung in etwa paßt.
Viele Grüße
Bernd
|
|
|
|
|
06.11.14 07:24
wumpus Administrator
|
06.11.14 07:24
wumpus Administrator
|
Re: Bilderrätsel: Defektes UKW-Teil mit Transistoren
Pluspol:
"Den eigentlichen Durchbruch in Richtung grösserer Empfangsreichweite brachte der Audion-Einkreiser mit Rückkopplung. Das Schaltbild rechts zeigt einen typischen Einkreis-Audion-Rückkopplungsempfängers. Die Trioden-Röhre REN904 ist die Audionröhre, die RES154 ist die Lautsprecherverstärkerröhre".
Hallo Dietmar,
vielen Dank für den Hinweis, ich habe das geändert.
Beste Grüße
Rainer
|
|
|
|
|
06.11.14 09:30
wumpus Administrator
|
06.11.14 09:30
wumpus Administrator
|
Re: Bilderrätsel: Defektes UKW-Teil mit Transistoren
Volker:
Hallo zusammen,
interessant ist auch der stabförmige keramische Kondensator rechts neben dem unteren Transistor. Er hat ja auf der Außenseite auf halber Höhe eine Wulst, hinter der sich einer der beiden Kontakte abbildet. Diese Außenseite des Kondensators wurde zumeist an Masse gelegt (wenn die Schaltung das zuließ). Dadurch konnte durch HF-Strahlung kein Einfluß über den Kondensator "eingeschleppt" werden.
Beste Grüße Rainer
|
|
|
|
|
06.11.14 10:22
MB-RADIO WGF-Premiumnutzer
|
06.11.14 10:22
MB-RADIO WGF-Premiumnutzer
|
Re: Bilderrätsel: Defektes UKW-Teil mit Transistoren
Hallo Rainer,
das ist halt nur ein stehender Rohrkondensator, der oben zusätzlich zu ist. Die Schirmwirkung des Außenbelages gilt für alle damaligen Rohr und Wickelkondensatoren und ist bei Letzteren, da man es so nicht sieht, gekennzeichnet.
Viele Grüße
Bernd
|
|
|
|
|
06.11.14 12:13
wumpus Administrator
|
06.11.14 12:13
wumpus Administrator
|
Re: Bilderrätsel: Defektes UKW-Teil mit Transistoren
Hallo Bernd,
genau diesen Umstand, daß man bei diesem Kondensator-Typ gut den Aufbau und damit die Außenschirmung erkennen und einsetzten konnte, wollt ich zum Ausdruck bringen.
Gruß von Haus zu Haus
Rainer (Forumbetreiber)
|
|
|
|
|
06.11.14 12:48
MB-RADIO WGF-Premiumnutzer
|
06.11.14 12:48
MB-RADIO WGF-Premiumnutzer
|
Re: Bilderrätsel: Defektes UKW-Teil mit Transistoren
Hallo zusammen,
zu erwähnen wäre noch, daß in den alten Schaltplänen der Außenbelag auch eingezeichnet ist, in den Neueren muß man den Grips selbst anstrengen.
