olli031971:@Radiosammler Hört sich ja ganz gut an. Ich habe nur kein Schaltbild vom 582WK worauf ich erkennen kann, ob der Trafo die benötigten Wicklungen hat.

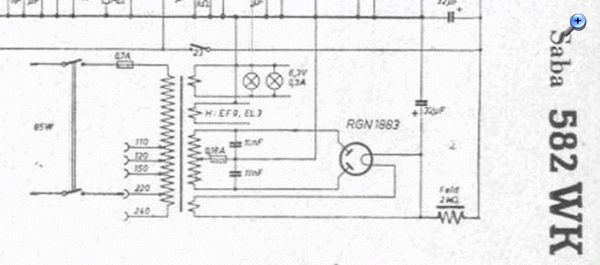

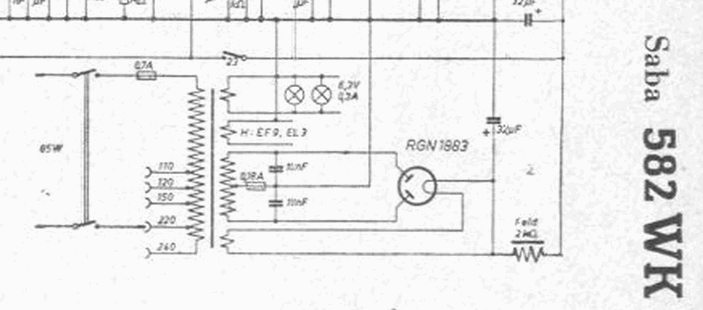

hier noch ein Auszug aus dem Schaltbild eines Saba 582WK.
Wie man sieht hat der Trafo eine Nennleistung primär von 85W und versorgt sekundärseitig ebenfalls eine Feldwicklung mit 2kOhm für den Lautsprecher. Die eingezeichnete Gleichrichterröhre benötigt ebenfalls 4V für die Heizung wie eine AZxx.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
10.07.13 23:46
roehrenfreak
nicht registriert
10.07.13 23:46
roehrenfreak
nicht registriert
Re: Saba 455 WK - Schwierigkeiten beim Abgleich
Hallo zusammen,
nur kurz nebenher: Bei vielen SABA-Geräten ist mir in der Praxis leider der Netztrafo als etwas zu knapp dimensioniert aufgefallen. Dies wurde mir auch von anderen Sammlerkollegen bestätigt, die mit fühlbar/sichtbar überhitzten oder gar verbrannten (defekten) Netztrafos konfrontiert wurden. Besonders betroffen erscheinen Geräte, die sich nicht auf 240Volt AC Netzspannung umschalten lassen und bei den heute üblichen 230Volt zu "schwitzen" beginnen.
Sollte ein Original-Ersatztrafo zur Anwendung kommen, wäre ein Vorwiderstand im Primärkreis von etwa 27 bis 68 Ohm ratsam. Den genauen Wert kann man am besten im Experiment ermitteln. Anhaltspunkt wäre dabei die Heizspannung für die Röhren. Sie sollte bei E-Röhren möglichst genau 6,3Volt AC betragen. Die Wicklungstemperatur soll nach mehr als einer Stunde Betriebszeit die 55°C-Marke nicht überschreiten.
Dieser Tipp kann auf mehrere Gerätetypen dieses Herstellers angewendet werden.

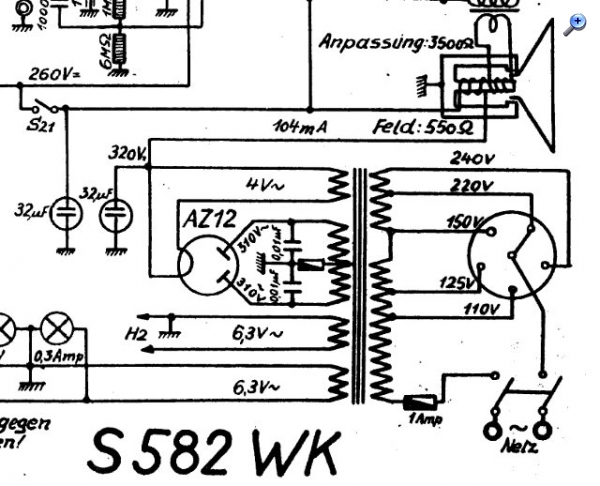

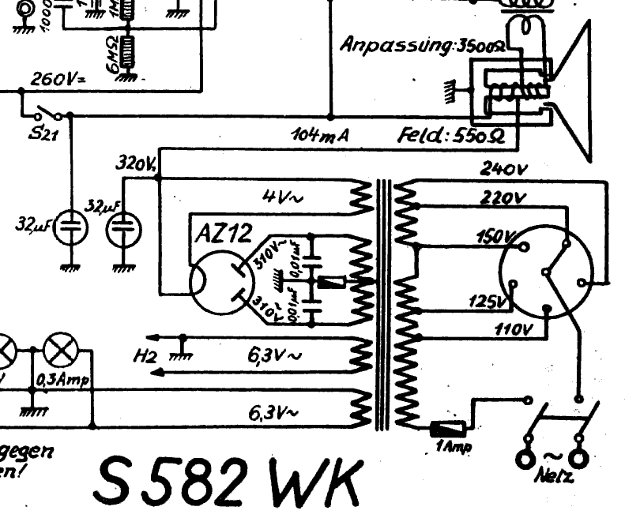

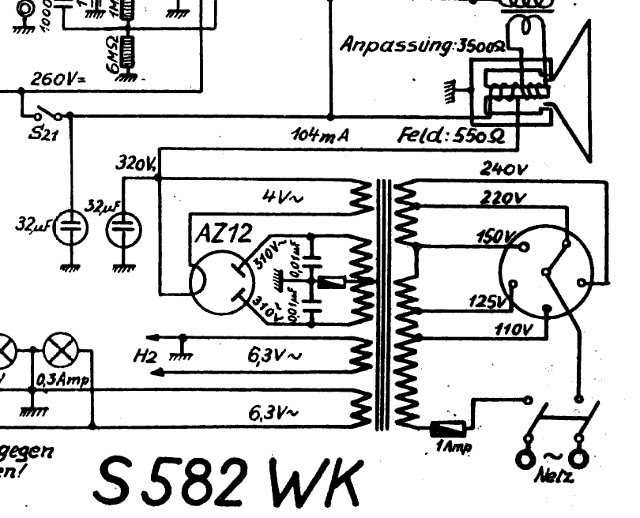

nun hab ich auch einen Plan bekommen. Es scheint da verschiedene Versionen zu geben. Der Trafo vom Radiosammler ist einer mit AZ12:
@Heinz
Deine Planversion hat RGN - Gleichrichter und 2k Feldspule. Meine Planversion hat AZ12 und nur 550 Feldspule. Vergleiche ich nun die Spannungen, liefert der Trafo mit AZ12 2x310 V AC. Der Trafo mit AZ11 aus meinem 455WK liefert 2x370 VAC. Da fehlen dann 60V AC an Anodenspannug. DC-Seitig sind beim 455WK 370V gefordert. Im Plan oben findet man nur 320 V.
Demnach kann der Trafo wohl nicht verwendet werden oder ?
@Radiosammler:
Schade - wäre ja zu einfach gewesen. Trotzdem danke für dein Angebot.
@Jürgen Das Radio hat ja bei mir im Keller schon einige Stunden hinter sich gebracht. Eine großartige Erwärmung m Trafo konnte ich zumindest bei meinem Gerät nicht feststellen. Trotzdem ist er hin.
es scheint etwas Verwirrung eingetreten zu sein - sorry dafür. Also zur Erklärung:

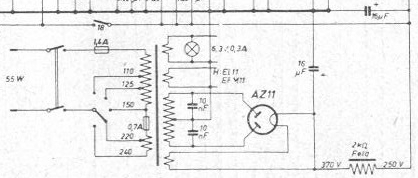

Mein Gerät 455WK -> AZ11 -> 370 Volt Anodenspannung (LS hat 2k Feldwicklung) -> Trafo ist kaputt Radiosammler hat einen Trafo aus einem 582WK mit AZ12 -> 310 Volt Anodenspannung (LS hat 500 Feldwicklung) Heinz hat einen anderen Plan vom 582WK mit RGN 1883 laut RM ist das wohl die Version 582WK-RO
@ Jürgen: Die beiden 10nF hab ich vor Inbetriebnahme gegen die Schwarzen 10nF 1500V von JW getauscht. Nach dem Defekt hatte ich beide 10nF vorschtshalber abgelötet weil ich gehoft hatte, dort wäre einer von gestorben. Trotzdem zu hohe Stromaufnahme
olli031971:Meine Planversion hat AZ12 und nur 550 Feldspule. Vergleiche ich nun die Spannungen, liefert der Trafo mit AZ12 2x310 V AC. Der Trafo mit AZ11 aus meinem 455WK liefert 2x370 VAC. Da fehlen dann 60V AC an Anodenspannug. DC-Seitig sind beim 455WK 370V gefordert. Im Plan oben findet man nur 320 V.
Die Spannungen in Deinem 582-Plan sind unter Belastung mit 104mA gemessen. Wie hast Du beim 455WK gemessen?
Der Trafo für den 582WK scheint für größere Leistung ausgelegt zu sein. Für den 455WK würde er leistungsmäßig auf alle Fälle ausreichen.
radiosammler2 :Eine EL11 braucht weniger Strom,somit sollte die Spannung am Trafo höher sein.
Auch mit 310VAC sekundär, gemessen unter Belastung mit 104mA, sollte man auf etwa 370VDC vor Deiner 2k-Feldspule kommen. Laut 455WK-Schaltplan benötigst Du ja nur 60mA Anodenstrom insgesamt. Und 20V hin oder her wirst Du in der Praxis kaum hören.
Ich denke, daß Du länger suchen müßtest, um einen noch besser passenden Trafo zu finden. Falls er mechanisch passt hätte ich keine Bedenken, ihn einzubauen.
Zitieren:"Ich denke, daß Du länger suchen müßtest, um einen noch besser passenden Trafo zu finden. Falls er mechanisch passt hätte ich keine Bedenken, ihn einzubauen. "
Es sind nun zwei Chassis mit Trafo auf dem Weg zu mir. Mit etwas Glück ist wenigstens einer davon ok.
@Radiosammler2 Nochmals vielen Dank für das Angebot. Ich bin nun aber froh, dass ich noch den orginalen Trafo bekommen werde. Da bleibt mir die Umbauarbei erspart und es ist halt Orginal.
