Hallo zusammen,

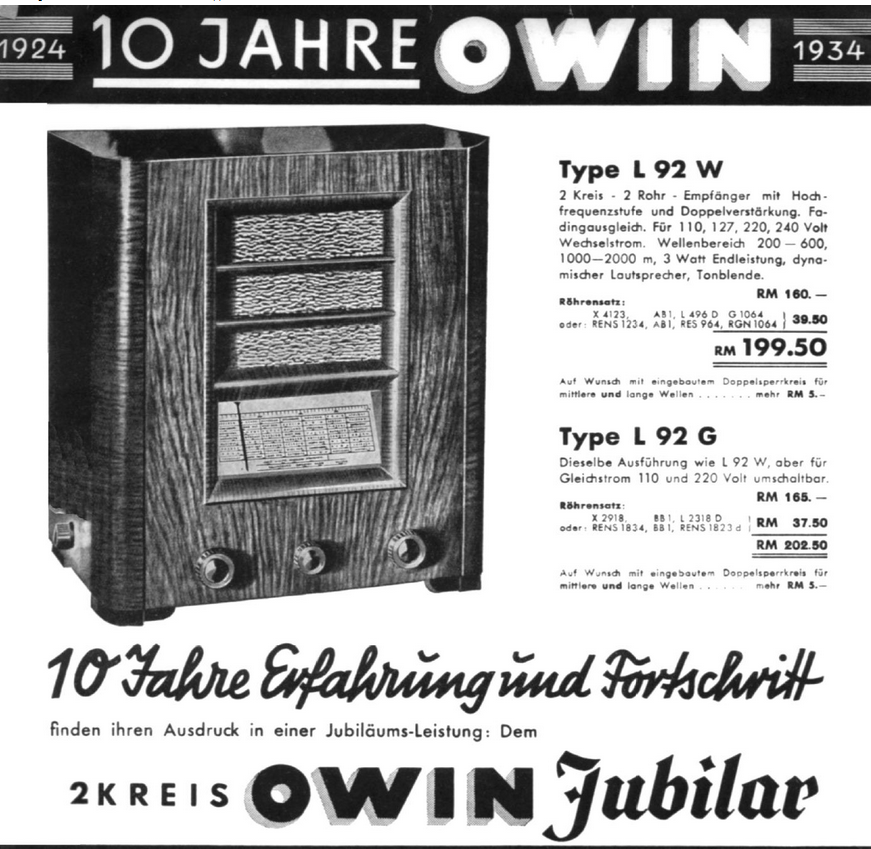

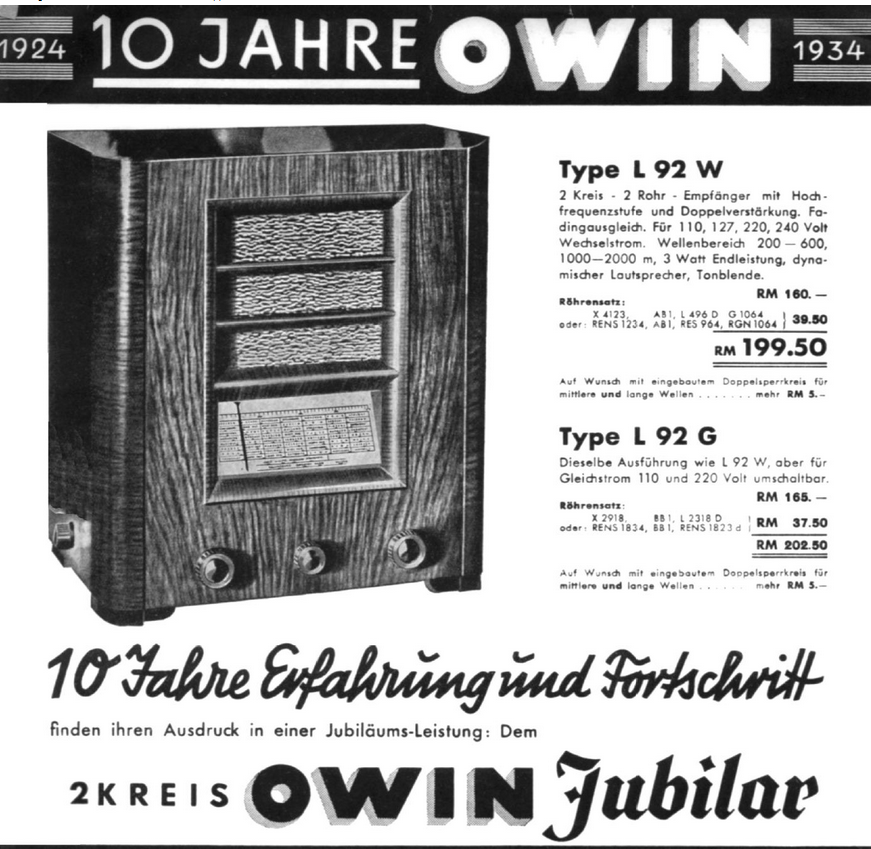

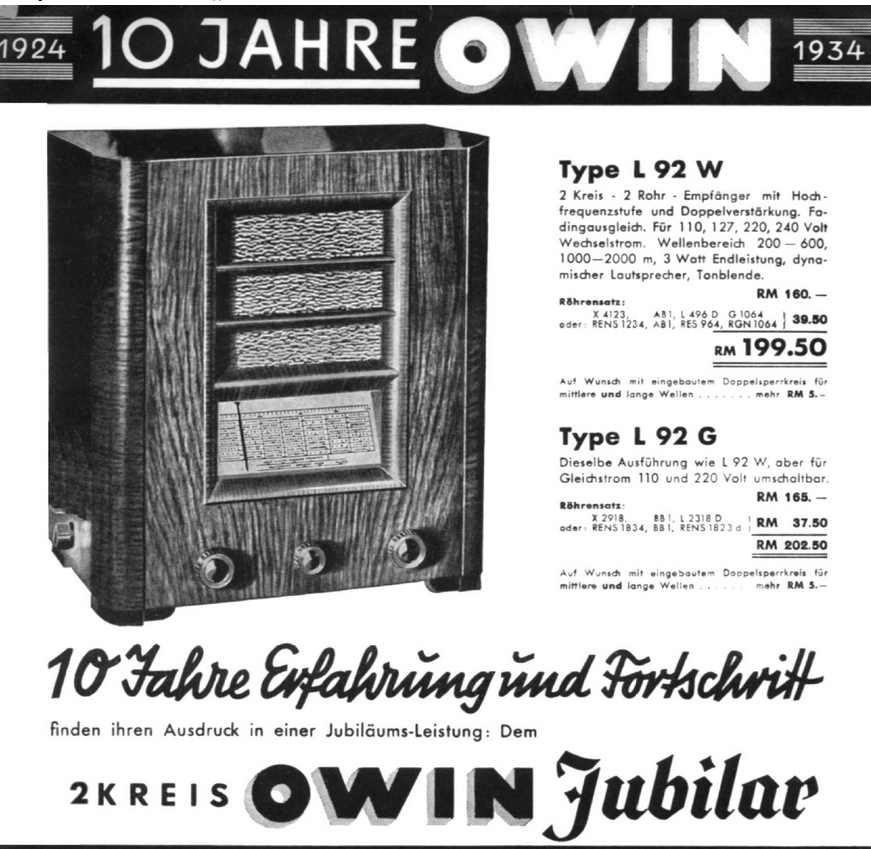

noch zur Klärung der Funktion des Potis 78 in der Kathodenleitung der Hexode RENS1834: das ist das Lautstärkepoti. Durch Erhöhen des Widerstandes nimmt die Spannnung an der Kathode zu, womit das Steuergitter gegenüber der Kathode negativer und somit die Steilheit der Röhre kleiner wird, genau gleich wie mit der Regelspannung. Das funktioniert natürlich nur, wenn die Röhre auch Strom zieht, sonst passiert beim Drehen am Poti nichts.

Gruss HB9

Ist nur „blöd“, wenn die beiden Potis für die Einstellung der Kathodenspannung unterhalb des Chassis montiert sind:

StefanH.:

---

…
175 und 16,5 Ohm sind unter dem Chassis montiert und genau jene Einstellmöglichkeiten, die besonders interessant sind.
…

Schönen Gruß,

Stefan H.

Hallo zusammen,

in den 30er-Jahren gab es diverse Varianten der (Nicht-) Lautstärkeregelung:

1. gar nichts (z.B. DKE38), Lautstärke wird mit Antennenlänge, Grad der Rückkopplung oder Fehlabstimmung eingestellt
2. variable Antennenankopplung (Schwenkspule), vor allem Anfang der 30er-Jahre und früher
3. HF-Lautstärkeregelung (Regelung der HF-Vorstufe, verhindert Übersteuerung), auch Superhets, z.B. 'Model 110' von RCA
4. NF-Lautstärkeregelung, so wie man es bis heute macht, 1934 z.B. der Philips 736A

Die HF-Lautstärkeregelung (oder variable Antennenankopplung) 'beisst' sich natürlich mit einer Schwundregelung und wurde wohl vor allem bei Geräten ohne Schwundregelung gemacht und funktioniert je nach Ausführung bei Plattenspielerbetrieb nicht (der obengenannte RCA hat keinen Plattenspieleranschluss). Es gab auch diverse Geräte mit Plattenspieleranschluss ohne für Plattenspielerbetrieb funktionierende Lautstärkeregelung. Die Schalltrichter-Grammophone hatten ja auch keine Lautstärkeregelung.

Vermutlich war eine Lautstärkeregelung auch erst richtig ein Thema mit der zunehmenden Empfangsleistung und auch Ausgangsleistung der Endröhre. Bei der niedrigen Verstärkung eines Zweiröhren-Audions (z.B. DKE38) ist wohl eher das Problem, dass die Wiedergabe zu leise als zu laut ist (wer spannt schon 30m Draht, wenn 5m auch reichen?). Bei einem 'Hochleistungsempfänger' wie dem Philips 736A (2 HF-Stufen, NF-Leistung 3..4W) sieht es natürlich anders aus, da macht man sich bei voller Lautstärke auch mit kurzen Antennen beim Nachbar unbeliebt und eine Lautstärkeregelung ist Pflicht.

Gruss HB9

Hallo Wolfgang,

da hast du recht, das Poti 76 habe ich übersehen. Für Plattenspielerbetrieb gibt es somit am Gerät keine Lautstärkeregelung.

Gruss HB9

Hallo Wolfgang,

vielen Dank der Nachfrage. Um ehrlich zu sein habe ich in der vergangenen Woche erst die neu gedrehte Achse für meinen Siemens 46GL abgeholt und eingebaut. Bin froh, dass der nun wieder läuft. Der Owin musste hinten anstehen. Ich nehme mir bei nächster Gelegenheit diese Infos als Ausdruck mit in die Hobbywerkstatt und mache dort am Owin weiter. Auf alle Fälle schon jetzt mal vielen Dank für die Unterstützung.

Viele Grüße

Stefan h.

Guten Morgen Stefan

Also, der Heizstrom ist ok. Prima.
Punkt D = g2 der BL2 ist mit 144V zu hoch, weil die Röhre zu wenig Emission hat. Deswegen ist auch die Katodenspannung an E zu niedrig!

Durch Drossel 27 fließt der Gesamtstrom des Radios, d.h. incl. des Heizstroms. Es sollen Störspannungen auf den damaligen Gleichstromnetzen ferngehalten werden. Darum ist der Widerstand viel geringer als bei Drossel 25.

Durch letztere fließt etwa 50mA, bei einer guten BL2. Somit sollte bei R=450 Ohm ein Spannungsunterschied von etwa 20V zwischen A & B sein !!
Du misst aber keinen Unterschied. Angenommen, die Drossel 25 ist ok, dann könnte im Doppelelko 53a/b ein Kurzschluss zwischen den Pluspolen bestehen?

Gruß aus NL, Wolfgang
