Hi, ich habe ein Radiowecker Synchrotronic 107 von ITT. Das Gerät ist mit automatischer Helligkeitsanpassung für die Digitalanzeige der Uhr. Wenn ich den Wecker an Strom stecker ist die Digitalanzeige nicht lesbar. Wenn ich aber mit einer kleinen Taschenlampe direkt in die Photozelle leuchte, die für die Helligkeitsanpassung zuständig ist, dann erscheint die Digitalanzeige. Ich geh davon aus, das die Photozelle defekt ist und falsche Werte liefert. In den Service Unterlagen zu dem Wecker steht " Fotowiderstand P 201 D-5 R". Kann jemand was mit diesen Angaben anfangen und mir sagen wo ich Ersatz dafür bekommen kann? Am liebsten einen direkten link zu einer Fotozelle die passt.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Fotowiderstand ausbauen und die Widerstandsänderung hell/dunkel messen.
Anstatt des Fotowiderstandes ein 1MOhm Poti oder Einstellregler + einen Schutzwiderstand von 1kOhm einbauen und den Widerstandswert für dunkel und hell ermitteln.
Danach kann man einen Passenden aussuchen.
Aber mache vorsichtshalber erst einmal ein Bild vom Fotowiderstand um sicher zu gehen, das das auch wirklich Einer ist.
Viele Grüße Bernd
Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)
Hi Bernd, danke für die schnelle Hilfe. Ich werde den ganzen Wecker mal zerlegen und mich zum Fotowiderstand vorarbeiten, dann mache ich Fotos und melde mich wieder.
Hi, also, ich habe das Gerät geöffnet, abgesehen von Kiloweise Staub und Dreck habe ich die Fotozelle gefunden. Die Linse daüber war völlig verdreckt und somit fast blind. Ich hab die gereinigt und jetzt reagiert der Wecker auch so auf Licht bzw. Dunkelheit. Das scheint aber nicht das einzige Problem zu sein, fällt Licht auf den Sensor ist die Anzeige Hell und gut zu lesen. Fällt kein oder wenig Licht auf den Sensor, dann wird die Anzeige nicht dunkler sondern geht vollständig aus. Ich denke irgendwas in der Ansteuerung der Digitalanzeige funktioniert nicht mehr korrekt.
dieses Verhalten könnte auch Absicht sein, damit es im Schlafzimmer wirklich dunkel ist, wenn man das Licht löscht. Durch Parallelschalten eines Widerstands zum Fotodetektor kann eine Mindest-Helligkeit eingestellt werden, vielleicht gibt es auch eine Einstellmöglichkeit, dazu wäre eine Bedienungsanleitung oder Service-Handbuch hilfreich. Wenn man Glück hat, findet man solche Dokumente im Internet, wenn man nach 'Manual' oder 'Service Manual' und der genauen Typenbezeichnung des Geräts googelt.
eventuell ist irgendwo ein Einstellregler oder Abgleichwiderstand zur Einstellung der Dunkelhelligkeit. Aber Fotowiderstände können auch hochohmiger werden. Schalte doch mal einen 1MOhm Regler parallel und stelle damit deine Helligkeit bei abgedunkeltem Fotowiderstand ein. Wenn mit dieser Einstellung der Regelbereich hell/dunkel noch ausreicht , dann lasse den Regler drin oder ersetze den durch einen Festwiderstand. Ansonsten den Fotowiderstand ersetzen. Mache trotzdem ein Bild- Fotowiderstände haben eigentlich keine Linse.
Viele Grüße Bernd
Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)

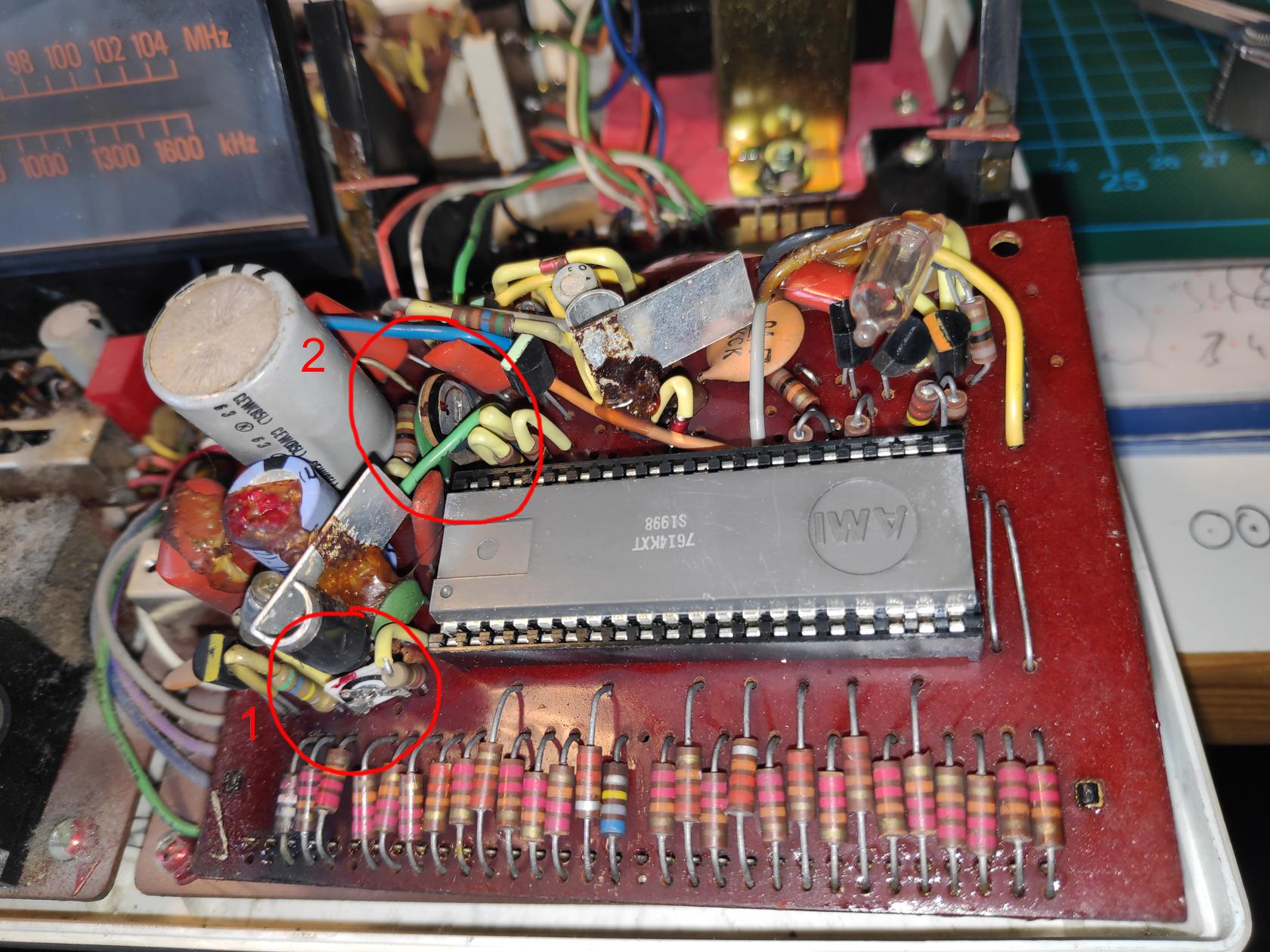

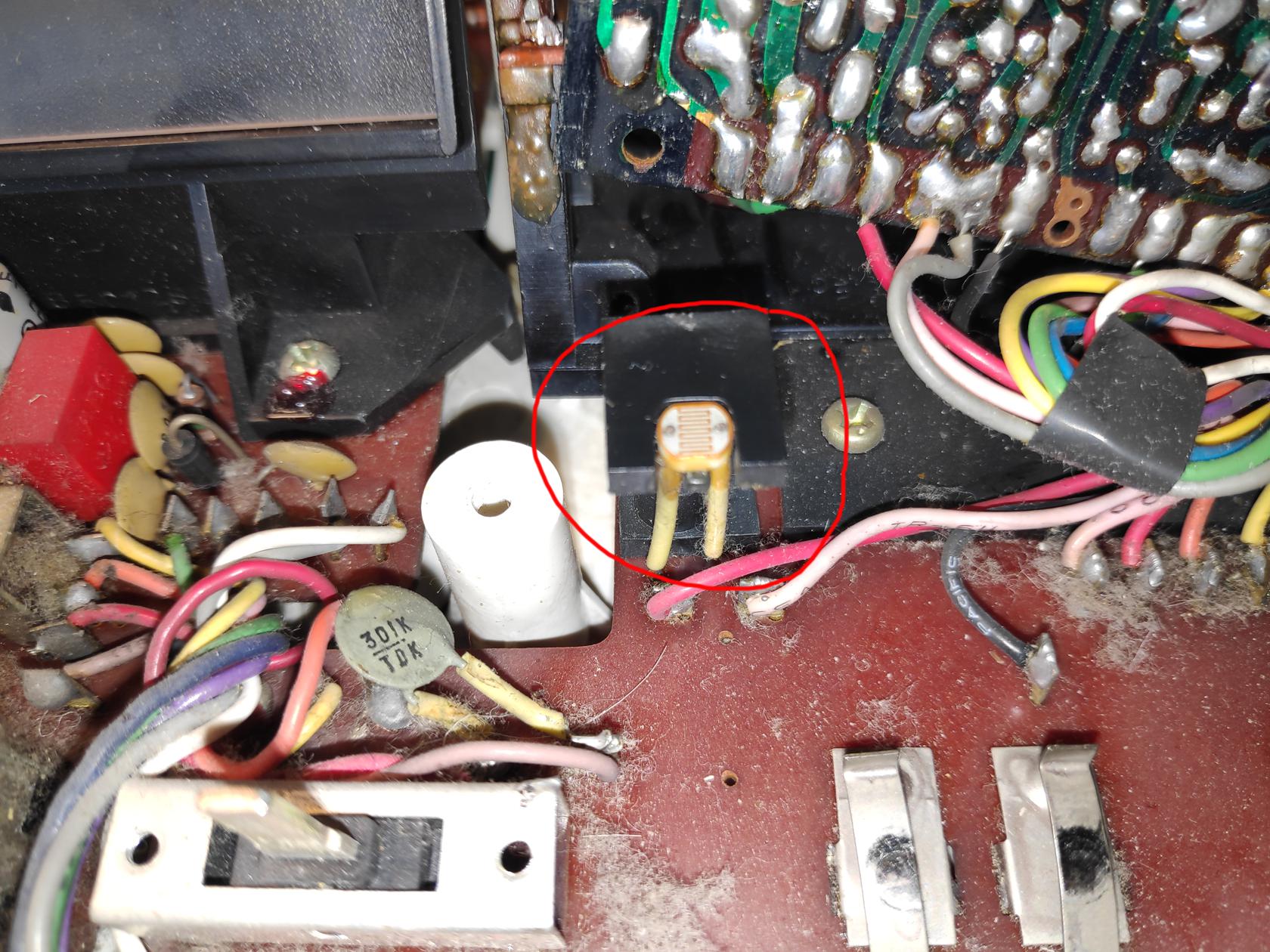

Hi, hab die Serviceunterlagen gefunden. Hier nun noch die Fotos: Auf Bild 107_1 ist der Fotowiderstand zu sehen. Auf Bild 107_2 sind 2 regelbare Widerstände. Nr1 Stellt die Spannung für die Digitalanzeige (wie bei einer Nixie Röhre) ein. Die Soll 125V sein. Das passt soweit. Nr. 2 denke ich stellt die Pulsdauer für die Helligkeit ein. Kann ich aber ohne Osuilloskop nicht messen. Hab mal mit dem Regler 2 etwas gespielt (genaue Stellung natürlich vorher markiert), ändert aber nichts am verhalten des ganzen.
Wenn es normal ist, dass die Anzeige Nachts ganz aus ist, wäre ok, aber es muss dann einen Trick geben sie wenigstens kurz zum leuchten zu bringen und den Trick finde ich nicht. Eine Bedienungsanleitung hab ich trotz langem suchen im Netz nicht gefunden. Außerdem sehen die Kondensatoren nicht gut aus. Das könnte auch die Lösung sein.
Wenn Du die Serviceunterlagen hast, hast Du ja auch den Schaltplan. Dan schicke einen Scan an meine Emaladresse. Damit wird das Rätselraten beendet. Wenn die Spannungen stimmen würde ich keine Bauelemente auf Verdacht wechseln.

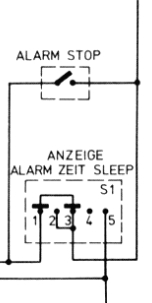

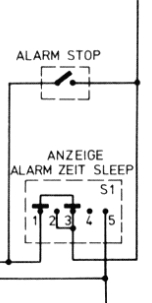

Kann sein mit der Helligkeit, kenne ich zwar so nicht, aber villeicht ist eine große Taste zu drücken.
Viele Grüße Bernd
Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)
Hi, der Schalter hat Kontakt, aber hat keine Auswirkungen auf das Verhalten mit der Helligkeitssteuerung, ich kann Die Weckzeit anzeigen lassen oder die normale Uhrzeit oder einen 59 min Timer bei dem das Radio spielt. Außerdem hab ich leider ein weiteres Problem erzeugt. Anscheinend hat das rumprobieren zu einem Wackelkontakt in der Digitalanzeige geführt. Ein Paar Segmente der ersten Ziffer sprechen nicht mehr an. bewegt man die Anzeige leicht kommen sie wieder. Ursprünglich hatte ich den Wecker als voll funktionsfähig gekauft, allerdings sehr günstig. Aber jetzt bin ich mit meinem Latein am ende, ich vermute die gesamte Digitalanzeige müsste Nachgelötet werden und die Helligkeitssteuerung hat bestimmt ein defektes Bauteil was es zu finen gilt. Vll warte ich auf einen Spender mit defektem Radioteil, keine Ahnung.
