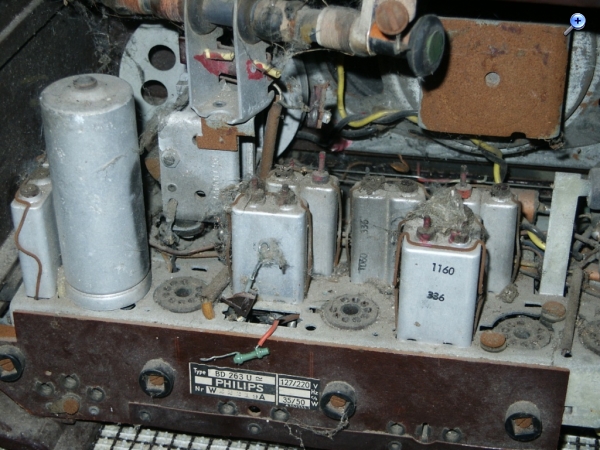

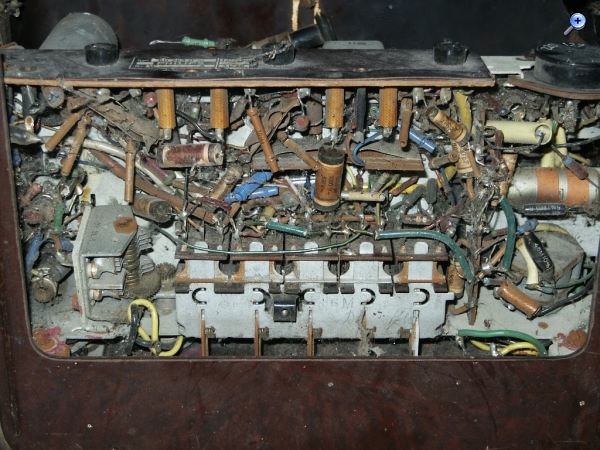

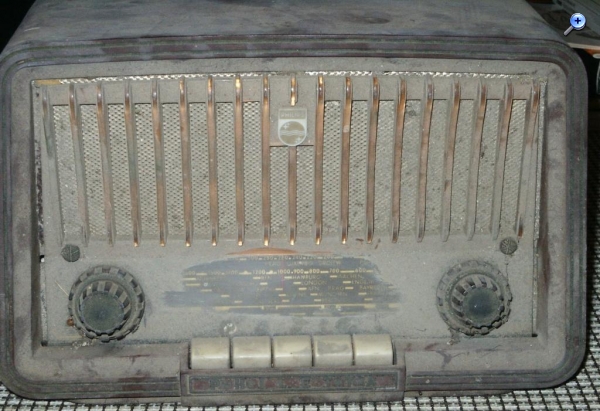

Hallo in die Runde, mein neues Philetta-Projekt befasst sich mit einer "BD263U", hergestellt vielleicht 1956. Der Zustand ist nicht gut, wie aus den Bildern zu sehen ist. Das Gehäuse habe ich verworfen, einen Ersatz konnte ich auftreiben. Mein "Problem" ist das zweite FM-Bandfilter, das nicht mehr vorhanden ist. Da ich es momentan mit einem originalen nicht ersetzen kann, dachte ich, ich könnte an dessen Stelle ebenso gut ein FM-Bandfilter verwenden, das in DDR-Transistorgeräten verwendet wurde. Die Spannungsfestigkeit der Kondensatoren sollte keine Rolle spielen, eher die Impedanz der Filter, die ja für die Anpassung an die Anoden- bzw. Gitterkreise anders sein wird als für die Transistorschaltungen
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
ob du ein DDR-Bandfilter nehmen kannst, kann ich leider als Wessi nicht beantworten. Ich hätte aber noch ein Chassis einer B2D23A, ob da der entsprechende Filter funktioniert? Nun wünsche ich dir aber bei der Restauration deiner Philetta BD263U viel Erfolg, ich selbst habe die BD254U.
Hallo Heinz, das ist ein guter Link/Tipp und die Filter entsprechen von der Größe und Form genau dem, das mir vorliegt. Mich hätte aber auch grundsätzlich interessiert, ob man die Filter aus der Transistortechnik mit denen aus der Röhrentechnik sinnvoll tauschen kann.
Ein entsprechendes "Schlachtchassis" kann ich eventuell selbst beschaffen. Danke vorerst für das Angebot.
micha47:Mich hätte aber auch grundsätzlich interessiert, ob man die Filter aus der Transistortechnik mit denen aus der Röhrentechnik sinnvoll tauschen kann.
kann man nicht. Jedenfalls nicht, wenn man das gleiche Ergebnis anstrebt. Die Transistorfilter sind an die viel niedrigeren Impedanzen bei Transistoren angepasst. Deshalb solltest Du eines der angebotenen Röhrenfilter nehmen.
Hallo Heinz, ich war heute bei dem Anbieter/Hersteller des empfohlenen Bandfilters in Meuselwitz und habe eines und auch den dazugehörigen Abgleichschlüssel gekauft. Letzterer wird von einem Mitarbeiter der Firma von Hand auf einer Drehbank gefertigt. Ich hatte sehr freundliche und zuvorkommende Mitarbeiter angetroffen. - Sehr zu empfehlen Das Filter habe ich noch heute Nachmittag eingebaut. Es passt geometrisch, wie auch elektronisch sehr gut, wie ich finde. Die Abmessungen sind fast wie das Original. Ein kurzer Abgleich genügte und UKW funktioniert ohne Tadel. Ich bin begeistert. Nun werde ich mich an die AM-Bereiche machen. Dort ist die Mittel- und Langwelle tot. Auf Kurzwelle kommen einige Sender rein.

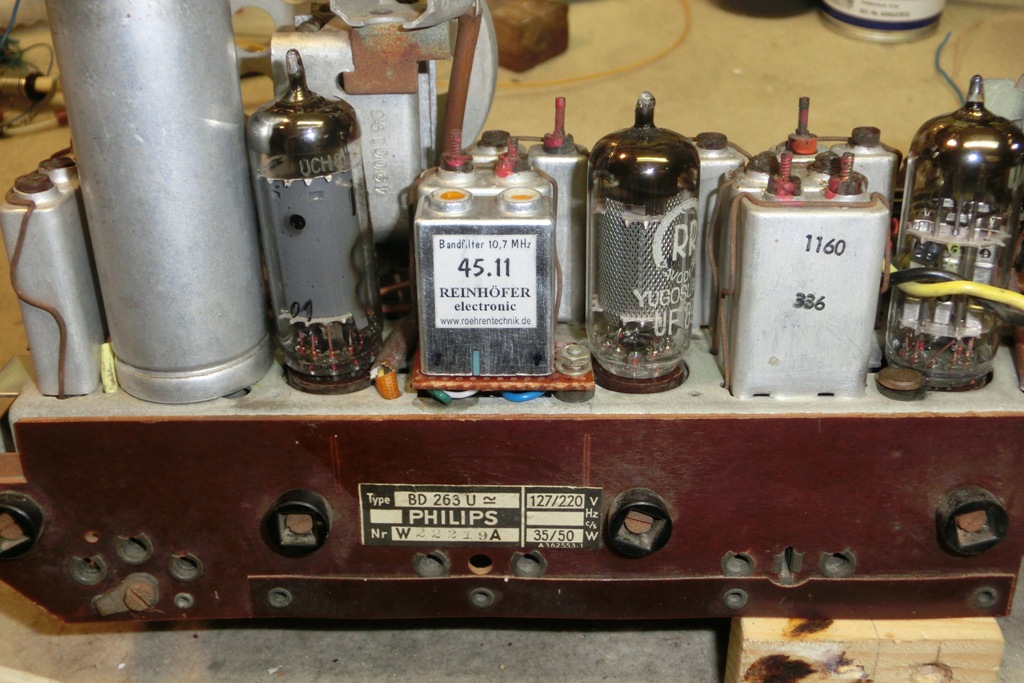

Ein Bild vom Chassis mit eingebautem Ersatzfilter füge ich bei. Ich habe es auf ein Stück Universalleiterplatte gesetzt und diese mittels eines Distanzstückes auf dem Chassis montiert.
Hallo, ja Heinz, so gefällt es mir natürlich auch besser, keine Frage.
Die Restauration habe ich abgeschlossen. Die AM-Probleme waren nach dem Einbau des neuen Filters verschwunden. Ich hatte ja vorher probehalber ein Filter aus einem Transistorgerät eingesetzt. Damit funktionierte AM und FM zwar prinzipiell, die FM-ZF ließ sich auch abgleichen, aber die Leistung war, wie hier auch darauf hingewiesen, eher mau. Das machte sich auch auf die AM-ZF bemerkbar. Durch die nicht passenden Impedanzen waren die Stufen nicht angepasst. Einige Kondensatoren "WIMA-Bonbons" und andere waren auch noch auszutauschen. - Die üblichen Kandidaten. Das Freilegen der Messingeinlagen der Bedienknöpfe war schwierig, ist aber ganz gut gelungen. Das Gehäuse ist nicht mehr das originale. Einen Ersatz bekam ich günstig.
Was mir nun noch fehlt ist eine Rückwand und stellt ein Problem dar. Ohne diese kann man das Gerät wegen der Berührungsgefahr nicht so ohne Weiteres betreiben.
Könnte mir vielleicht Jemand aus der Runde helfen?

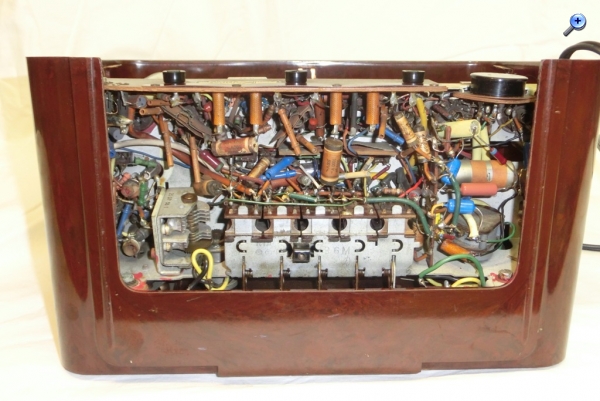

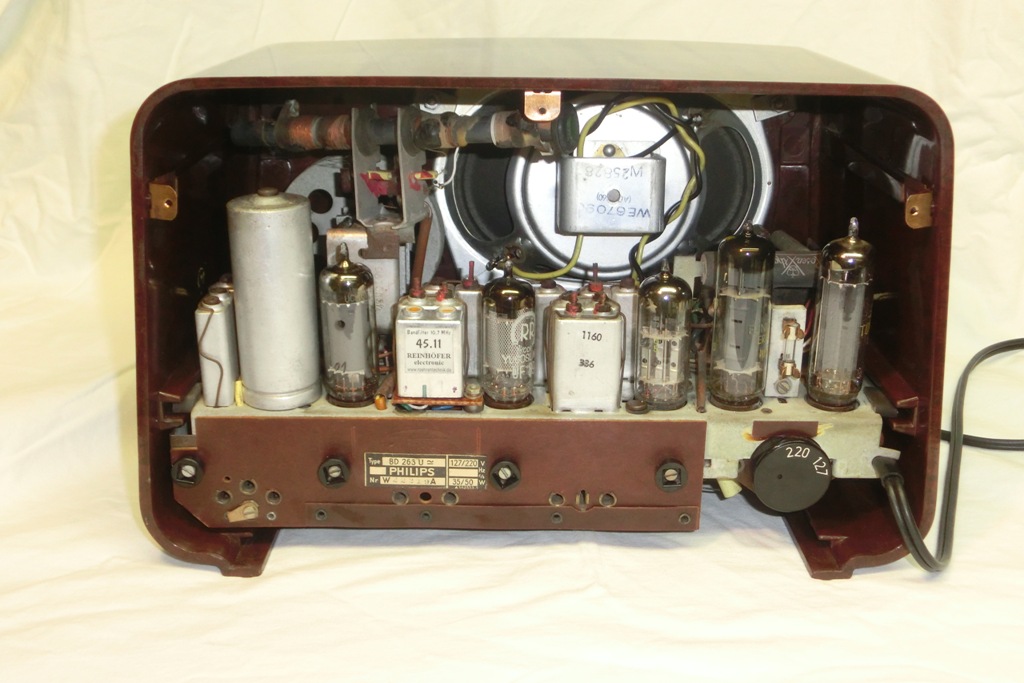

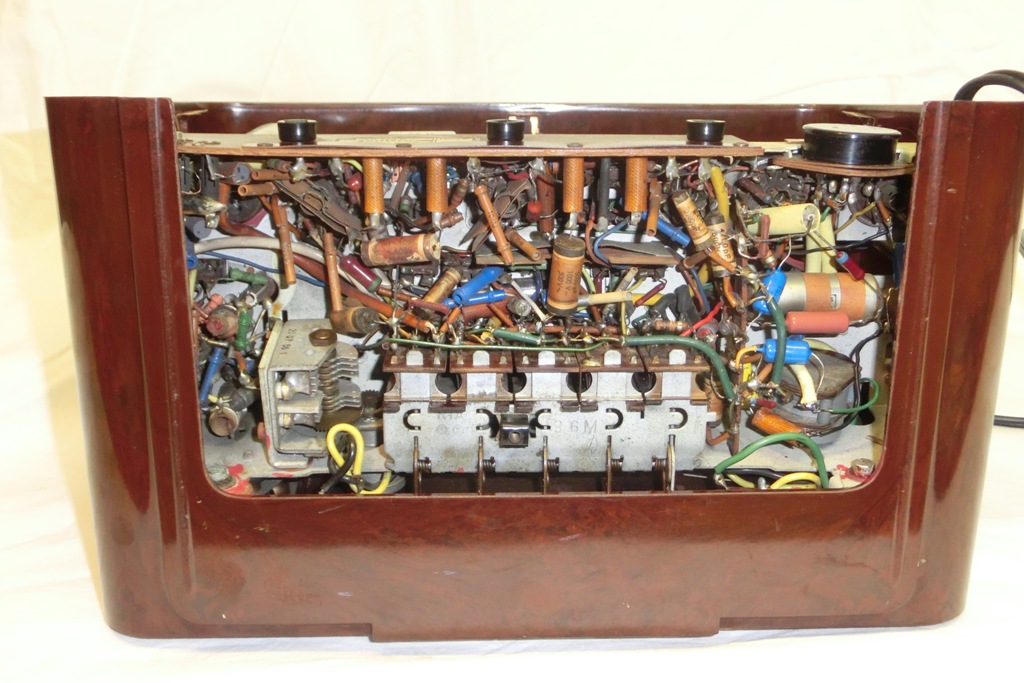

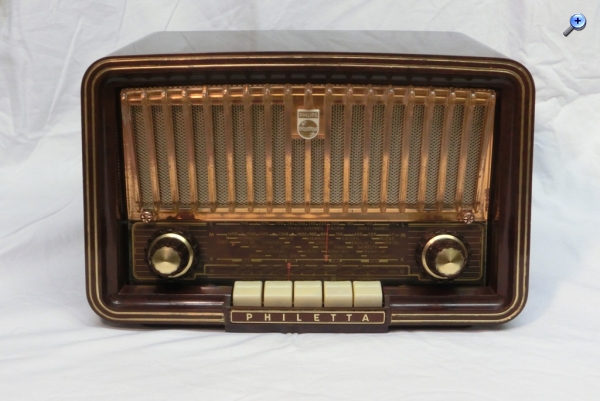

Ich füge ein paar Bilder des soweit fertiggestellten Gerätes bei.
Hallo Joachim, ich habe eine Rückwand original 273 U für dich. Die müsste passen. Falls du die haben willst, PN mit Anschrift. Ich sende sie dir dann zu. Viele Grüße, Jan
