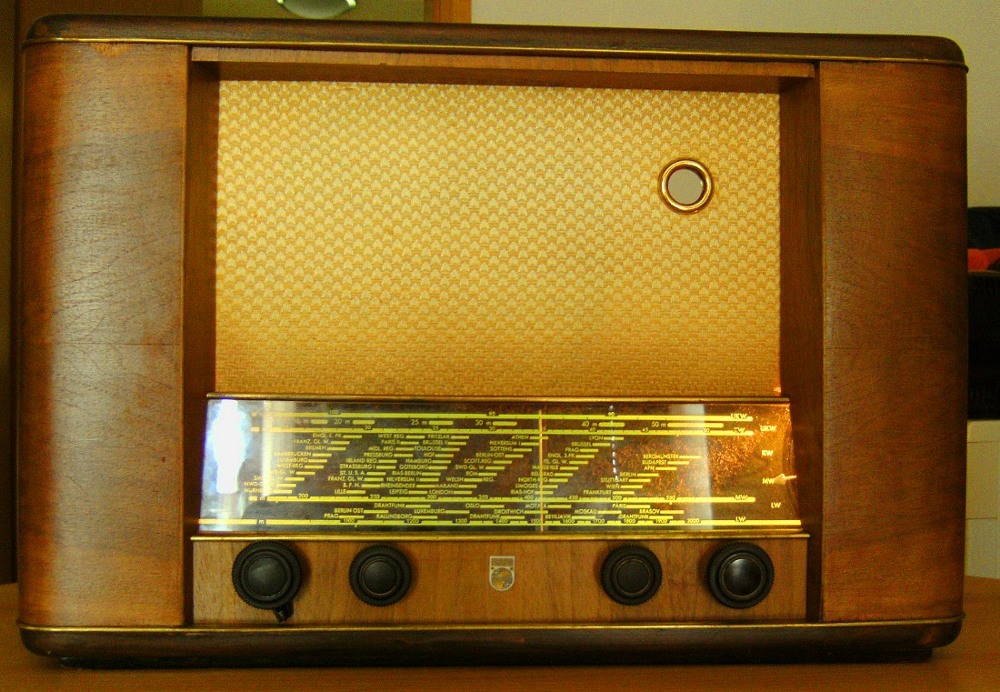

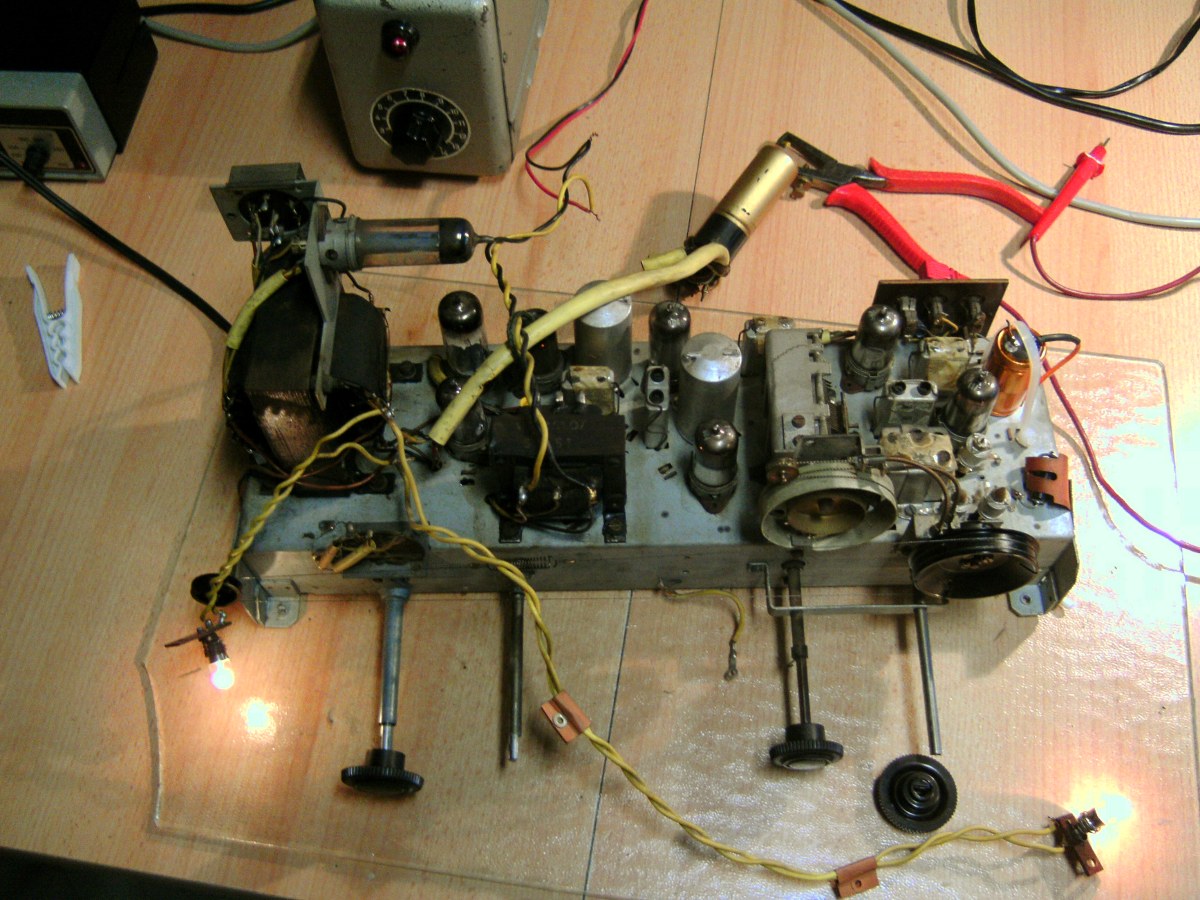

Vor einiger Zeit habe ich das Chassis eine Philips Saturn 51 "Chemisch gereinigt" . Jetzt habe ich die Betriebsfähigkeit grundsätzlich wieder hergestellt. Auf MW dudelt der Ortssender WDR 2 erstmal ein paar Stunden, mit Aufsicht. Auf UKW ist nicht viel los, aber das kommt später. Da ist noch viel zu tun.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hab ein bisschen weitergearbeitet am Philips Saturn. Netzspannung auf 245 V gestellt. Die Anodenbetriebspannung stimmt nun, die Heizspannung hart an der - 5% Hürde. Die neuen Kondensatoren machen es möglich. EM34 fast völlig verbraucht. Auf UKW das Gerät so gut wie möglich abgeglichen, es ist für seine Baujahr gut auf UKW. Die Schwierigkeit war max. Empfindlichkeit und minimale Verzerrungen hinzubekommen. Der Diskriminator ist ein Phasendiskriminator wobei ich mir nicht sicher bin ob dort eine Schaltung mit Begrenzerdiode, es wäre die linke Diode der EBF80 die als solche verwendet wird ist. Die Begrenzung könnte auch bei der zweiten EF 42 die als FM-ZF Verstärker dient mit verwirklicht sein. MW und KW O.K. soweit LW etwas schwach, aber auch nur ein kurze Antenne von 1,50 m verwendet Der Rest sind Arbeiten am Gehäuse und noch ein paar Kleinigkeiten. Ach so, bei dem Lehrbuchscan ist die Begrenzerdiode nicht dabei, es gibt auch Schaltungen ohne.

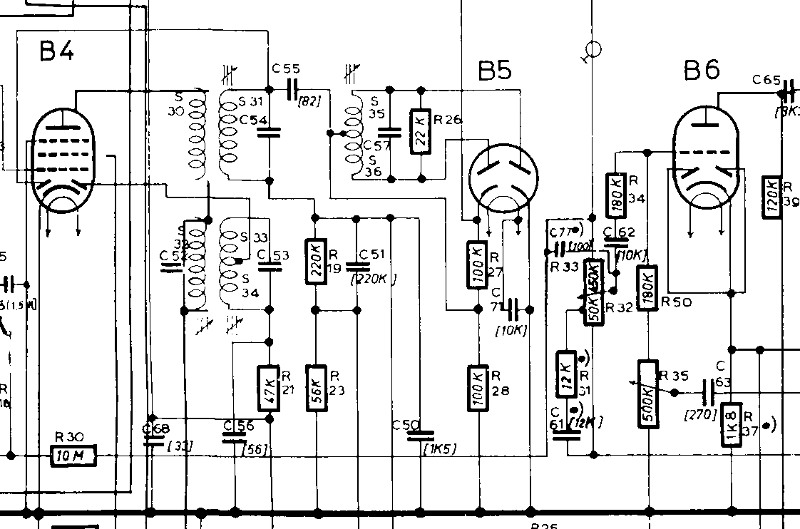

der Schaltbildauszug zeigt nicht die Wege, den der Gleichrichterzweig bei C51 weitergehen, zwei Leitungen führen nach unten weg, wohin? Allerdings ist die Diode am UKW-ZF-Anoden-Kreis der letzten ZF-Stufe schon ein Hinweis auf eine Begrenzerschaltung...
dieses Radio hört auch auf den Namen "BD612A". Die linke der beiden von Dir angesprochenen Leitungen führt die Regelspannung zum Fußpunkt des ersten UKW-ZF-Filters, von dort zur Röhre B2, EF42 Steuergitter. Die zweite Leitung führt über einen 5,6M-Widerstand zum Magischen Auge. Die "linke" Diodenstrecke der Röhre B4 (EBF80) arbeitet hier also als Richtspannungsdiode. Ob und mit welcher Wirksamkeit diese Schaltung eine Signalbegrenzung macht... - hmm - aufgrund der Hochohmigkeit denke ich eher weniger.
Was im Schaltbild jedoch auffällt, ist die sehr niedrige Schirmgitterspannung der ersten ZF-Röhre mit nur 35 Volt und die im UKW-Betrieb von 75 auf 65 Volt herabgesetzte Ug2 der EBF80. Dies führt zur Begrenzung.

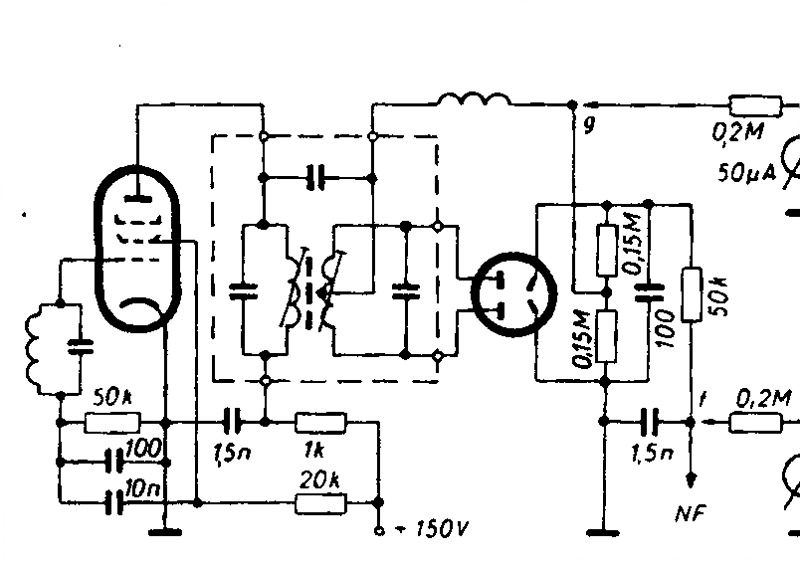

Frühe UKW-Geräte mit Riegger-Demodulator wie hier benötigten wegen der notwendigen Begrenzerstufe immer eine ZF-Stufe mehr, als spätere Empfänger mit Ratiodetektor.
So langsam geht es weiter. Das Gehäuse mit Aceton abgelackt, es war nicht mehr schön nach einer Reinigung. Etwas angeschliffen und Beize in etwa die alten Farbtöne wiederhergestellt. Dann mit Wachlasur gestrichen oder genauer mit einer kleinen weichen Rolle diese aufgetragen. Ergibt allerdings keinen Hochglanz. Nun kommt die Herausforderung, der richtige Einbau aller Teile des Chassis, bei diesen alten Philips eine Herausforderung. Das kann ein paar Stunden dauern.
So langsam geht es weiter. Jetzt habe ich Skala, Schallwand und ein paar Kleinigkeiten in das Leergehäuse eingebaut. Nicht so einfach, wer die alten Philips kennt weis was ich meine. Hat auch ein paar Stunden gedauert.
Heute fast alles wieder zusammengebaut. Das Loch oben rechts muss noch "gestopft" werden Die alte EM 34 war völlig verbraucht. Der Zusammenbau hat auch 5 Std. gedauert, ist eben alles ein bisschen anders bei Philips. Mit dem Mag. Auge da muss ich mal schauen
Gratulation zu dem schönen Radio. Es muss wohl eines der ersten deutschen UKW-Radios sein. Das Design erinnert noch an die 40er Jahre. Das Radio wurde aber 1951 - 1952 gebaut. Rimlockröhren kamen zum Einsatz. Ein wirklich schönes und interessantes Gerät, um das ich dich beneide.
Das habe ich zur Geschichte des UKW-Rundfunks in Deutschland gefunden: http://de.wikipedia.org/wiki/UKW-Rundfunk#Geschichte Demnach wurde der UKW-Rundfunk 1951 oder 1952 auf breiter Basis eingeführt. 1949 gab es bereits den ersten UKW-Rundfunksender Deutschlands. Nach dem 2. Weltkrieg wurde Deutschland bei der Frequenzzuteilung auf Langwelle und Mittelwelle benachteiligt, weshalb der UKW-Rundfunk frühzeitig vorangetrieben wurde. In Schweden fehlte dieser Druck und UKW wurde erst 1956 in den Ballungsräumen eingeführt. Vorher baute man den Drahtfunk noch fleißig aus.
