So kann man mit einfachsten Mitteln ein Tonband Gerät bauen.
Es funktioniert sogar.

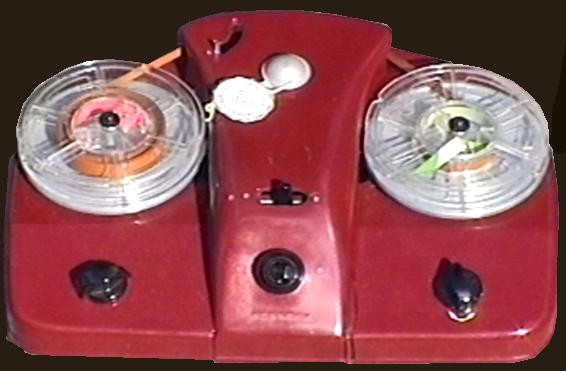

Magnetband Diktiergerät
Spuren: Einspurgerät
Bandgeschwindigkeit: 8 - 9 cm/sec regelbar
Löschung mittels Permanent Magnet
Batterien: 4 Babyzellen
Spulendurchmesser: max. 8 cm
Baujahr: 1957/58 Preis: 152,-- DM

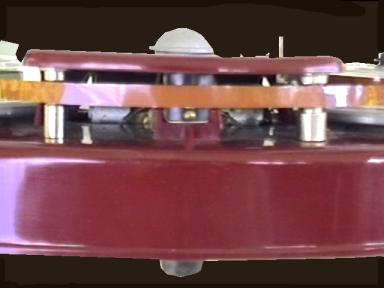

Sehet euch die Bilder im Anhang an.









Gruß Friedhelm

Datei-Anhänge


Noch gefällt der Beitrag keinem Nutzer.

Hallo Friedhelm,

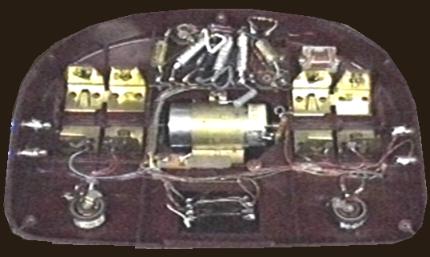

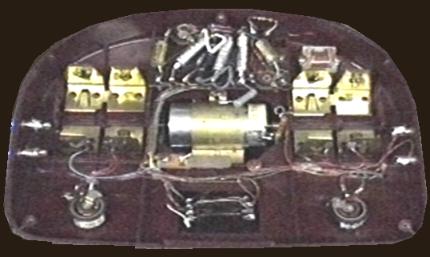

auf dem einen Photo sin zwei Potentiometer zu sehen - dem Augenschein nach - in Drahtwiderstandausführung. Liehgt das an der Niederohmigkeit oder warum verwendete der Hersteller solche höher belastbare Widerstände?

MFG Rainer

Möge die Welle mit uns sein und kein Mögel-Dellinger-Effekt auftreten.

Hallo zusammen,

ein ähnliches Gerät japanischer Herkunft besaß ich als Schüler in den 60er Jahren. Es verfügte sogar über einen kleinen Lautsprecher und wurde im Katalog eines großen Versandhauses (Ne... macht`s möglich) gelistet.
Nachteilig an dem kleinen Gerät war das Fehlen der Capstanwelle; das Band wurde lediglich durch die mit konstanter Drehzahl rotierende, rechte Spule transportiert. Daraus resultierte natürlich eine ständig steigende Bandgeschwindigkeit, s.d. aufgenommen Bänder nicht auf herkömmlichen Geräten wieder
gegeben werden konnten.
Insgesamt war es ein fehlgeschlagener Versuch, mit minimalem Aufwand ein kleines, tragbares Tonbandgerät zu realisieren; bald verschwand es auch aus dem Angebot.

Viele Grüße
Klaus
