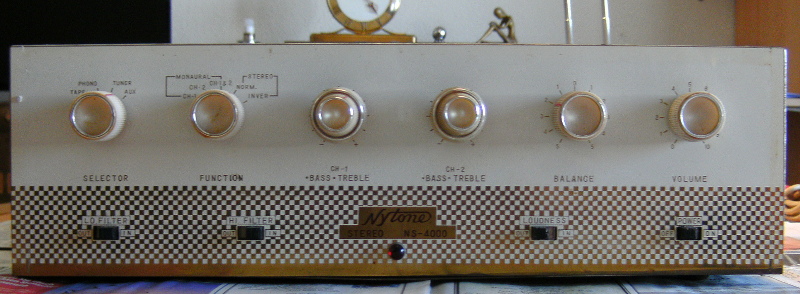

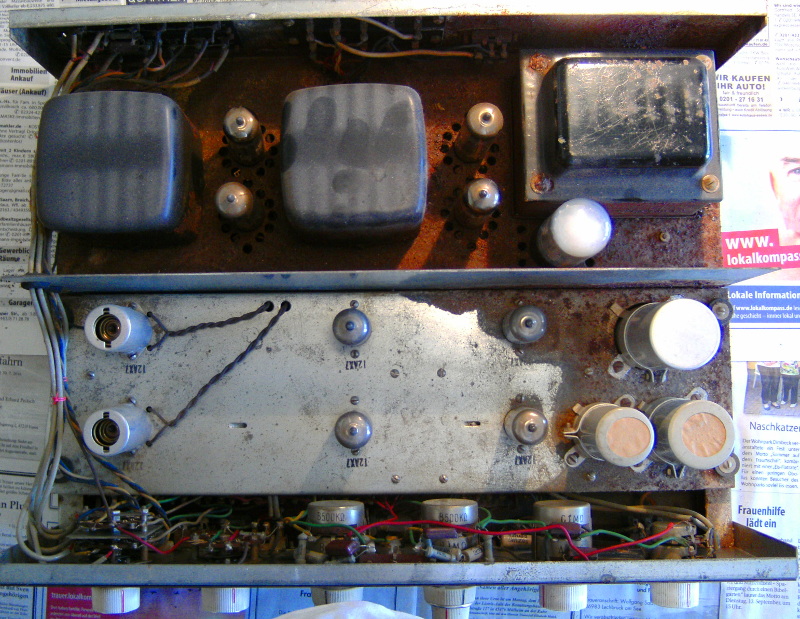

Endlich mal was konkretes von mir, also nicht nur Gelaber Hatte einen Japanischen 60er Jahre Tube Amp ersteigert Nytone 4000. Was als "Wasserschaden" deklariert war, ist in Wirklichkeit ein Brand des Netztrafos gewesen. Der ist also hin. Der Rost kommt noch dazu. Die gute Nachricht: Die Vorstufe ist wohl noch intakt. Hoffentlich ist einer der AÜ's nicht auch noch "angeröstet" worden. Den Amp hab ich erst mal entkernt um das Gehäuse zu sanieren, 70% sind mit einer teilweise dicken Rostschicht überzogen. Da ich wegen meiner Schichtarbeit nicht immer stringent am Ball bleiben kann, wird sich der Neuaufbau hinziehen. Es gibt zu diesem Tube Amp so gut wie keine Infos. Baujahr Mitte der 60er. Bestückung: GZ 34, 4 X EL 84, 6 X ECC 83. Wird wegen des Chokes AB Betrieb sein, extra Gittervorspannungwicklung war wohl vorhanden. Röhrenverstärker sind meine alte große Liebe Bei dem wird diese auf eine harte Probe gestellt.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Ich meine ein neuer Netz-Trafo ist die bessere Lösung. Von Klang her sind die AÜ's viel wichtiger. Möglichkeit eins: Ein Trafo für Röhrengleichrichtung mit 5 V Heizwicklung für die GZ 34, gibt es noch zb. von Hammond der ist aber teuer ca. 120 - 150 €. Zweite Möglichkeit: Einen Netz-Trafo für Brückengleichrichtung (Silizium), der kostet etwa die Hälfte bei gleicher Leistung. Diese Option werde ich wohl nehmen, denn ich muss auch noch in Betracht ziehen das einer der AÜ's defekt ist. Das würde über 200 € kosten ohne "Kleinteile". Erst mal wird entrostet, das Chassis ist mit einer richtig dicken Schicht überzogen. Entrosten, evtl. Spachteln, Grundieren, Lackieren. Gut das alles im KFZ Bereich zu finden ist.

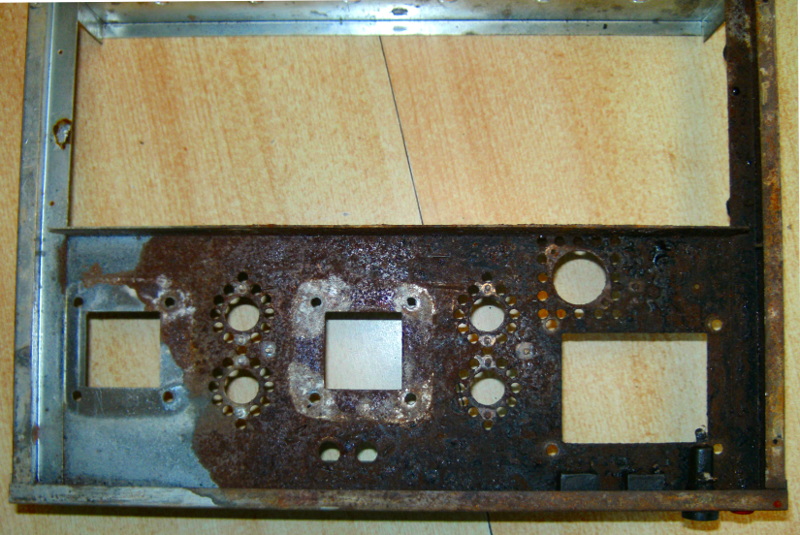

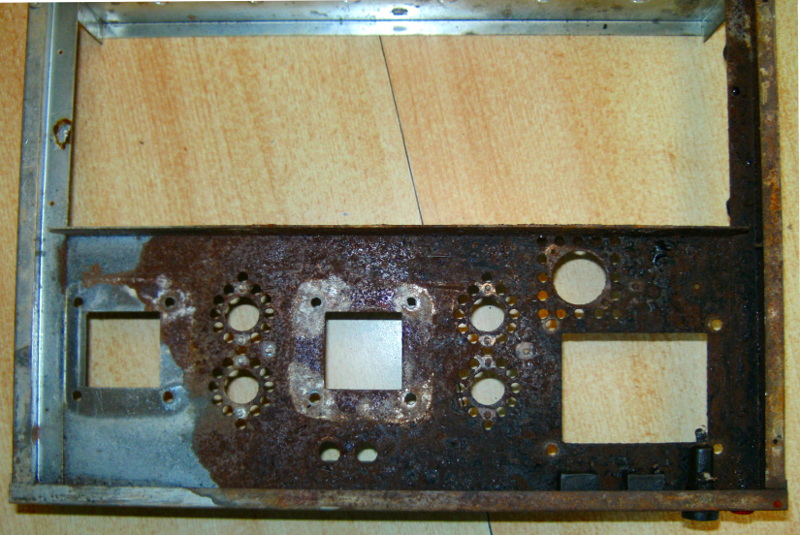

Erst mal Entrosten! Das es so schlimm ist, konnte ich nicht wissen Aber, wie geschrieben, die Vorstufe ist auf einem extra Blech gebaut und noch ziemlich intakt. Die Gegentakt Endstufe wird neu aufgebaut werden müssen. Dafür gibt es zahlreiche Infos, auch aus neuer Zeit, Röhren - Amps sind immer noch gut im Geschäft. Schaltungstechnisch könnte die Gegenkopplung ein Problem werden. Der Amp ist mind. dreistufig; Vorstufe, Phasenumkehr, Endstufe. Da könnten Phasenverschiebungen und andere "Misteffekte" zu Schwingungen aller Art führen. Doch das ist erst mal Zukunftsmusik. Hier noch ein Foto aus der Gegenwart, das Problem, das zuerst beseitigt werden muss. Die Chemie ist bei den Abdeckblechen schon im Einsatz.
Die HP kenne ich, war auch hier im Forum. Allerdings hat das Chassis 40 cm X 30 cm, ich müsste dann einen passenden Trog besorgen. So nehme ich mein Gel, nicht das Haargeel.

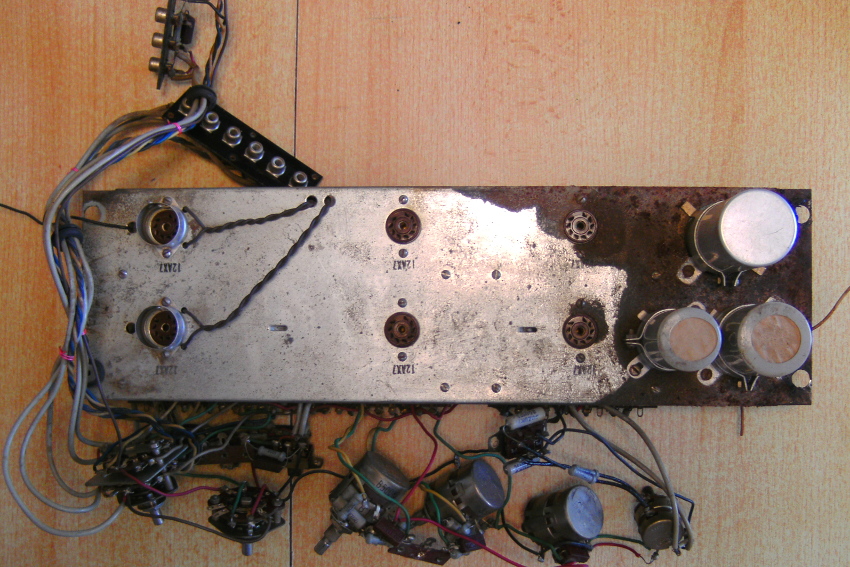

Es gibt auch was positives zu berichten: Die Vorstufe sieht bis auf den Bereich der Netzteilelkos gut aus. Alle Potis, Schalter, und Eingangsbuchsen sind in einem Teil auszubauen gewesen. Sozusagen hängt noch alles zusammen. Der AÜ wird wohl auch zu gebrauchen sein. Der AÜ und dessen Trafohaube sind vergossen, etwas konnte ich die Anschlussplatte lupfen und es roch nichts verbrannt und man sah auch nichts. Messungen stehen noch aus. Die Entrostung wird schwieriger als zuerst gedacht. Es hat sich eine Mischung aus Rost mit Brandrückständen gebildet. Hier noch ein Bild der Vorstufe von oben: '}); MFG Nobby
alle Achtung, sowas habe ich auch durch, allerdings mit einem Mende 100.
Da wird nur die totale Zerlegung helfen und den Rost mechanisch entfernen, sonst wirst Du wahnsinnig. Zu Deinem Glück ist fast alles von unten angeschraubt und kann ohne viel abzulöten entnommen werden.
Dann wünsche ich Dir viel Erfolg bei den folgenden mühsamen Stunden.
Den Netztrafo kann man auch selber wickeln, ist zwar mühsam ohne Wickelmaschine , geht aber mit einer einfachen Handkurbel. Tipps dazu kann ich Dir gerne geben - darin habe ich Erfahrung.

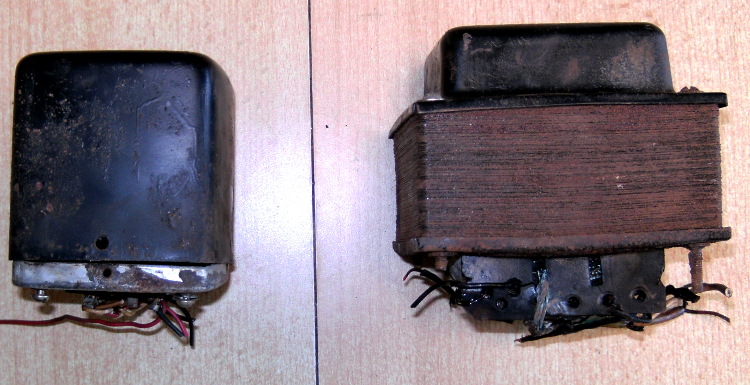

Mit dem Neuwickeln hab ich's nicht so Es gibt solche Röhren - Amp Netztrafos neu, frisch und teuer. Der rechte auf dem Bild ist der Netztrafo, man sieht das die Kernbleche auch Schaden genommen haben. Die elektrische Isolation meist durch ein Oxydschicht wird nicht mehr 100% sein. Also jedes einzelne Kernblech mit Spezialfolie isolieren. Links ist der Ausgangsübertrager, der am meisten in Mitleidenschaft gezogen wurde, der scheint noch gut zu sein.
