Siemens Rel 445 E 311b

Hallo zusammen,

wieder mal ein Bootsanker-Radio (besser Kommunikationsempfänger) im Online.Museum:

Siemens Rel 445 E 311b:
https://www.welt-der-alten-radios.de/aus...ios-2-1616.html

Immerhin 25 kg und ein 3-Fach Super


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

apollo, Axel, Martin.M, Roehren-Lutz, Debo und Airwaves gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
14.11.21 13:41
wumpus

Administrator

14.11.21 13:41
wumpus

Administrator

Re: Siemens Rel 445 E 311b

Hallo zusammen,


gleich noch zwei weitere Kommunikationsempfänger von Hammarlund (USA):

https://www.welt-der-alten-radios.de/aus...etail-1617.html

https://www.welt-der-alten-radios.de/aus...etail-1618.html

p.s. Dort gibt es noch weitere 17 Kommunikationsempfänger:
https://www.welt-der-alten-radios.de/aus...mpf%E4nger.html



Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Zuletzt bearbeitet am 14.11.21 13:43

14.11.21 13:58
Martin.M

WGF-Premiumnutzer

14.11.21 13:58
Martin.M

WGF-Premiumnutzer

Re: Siemens Rel 445 E 311b

hallo Rainer,
Verwandschaft vom E309 ist das.
https://www.welt-der-alten-radios.de/aus...ios-2-1443.html

hast du den schon ?
https://www.wumpus-gollum-forum.de/forum...1&thread=12

lG Martin

Zuletzt bearbeitet am 14.11.21 14:03

14.11.21 15:28
wumpus

Administrator

14.11.21 15:28
wumpus

Administrator

Re: Siemens Rel 445 E 311b

Hallo Martin,

den E127 würde ich auch gern mit rein nehmen, allerdings wäre da ein Frontfoto nötig ...


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

14.11.21 15:46
Martin.M

WGF-Premiumnutzer

14.11.21 15:46
Martin.M

WGF-Premiumnutzer

Re: Siemens Rel 445 E 311b

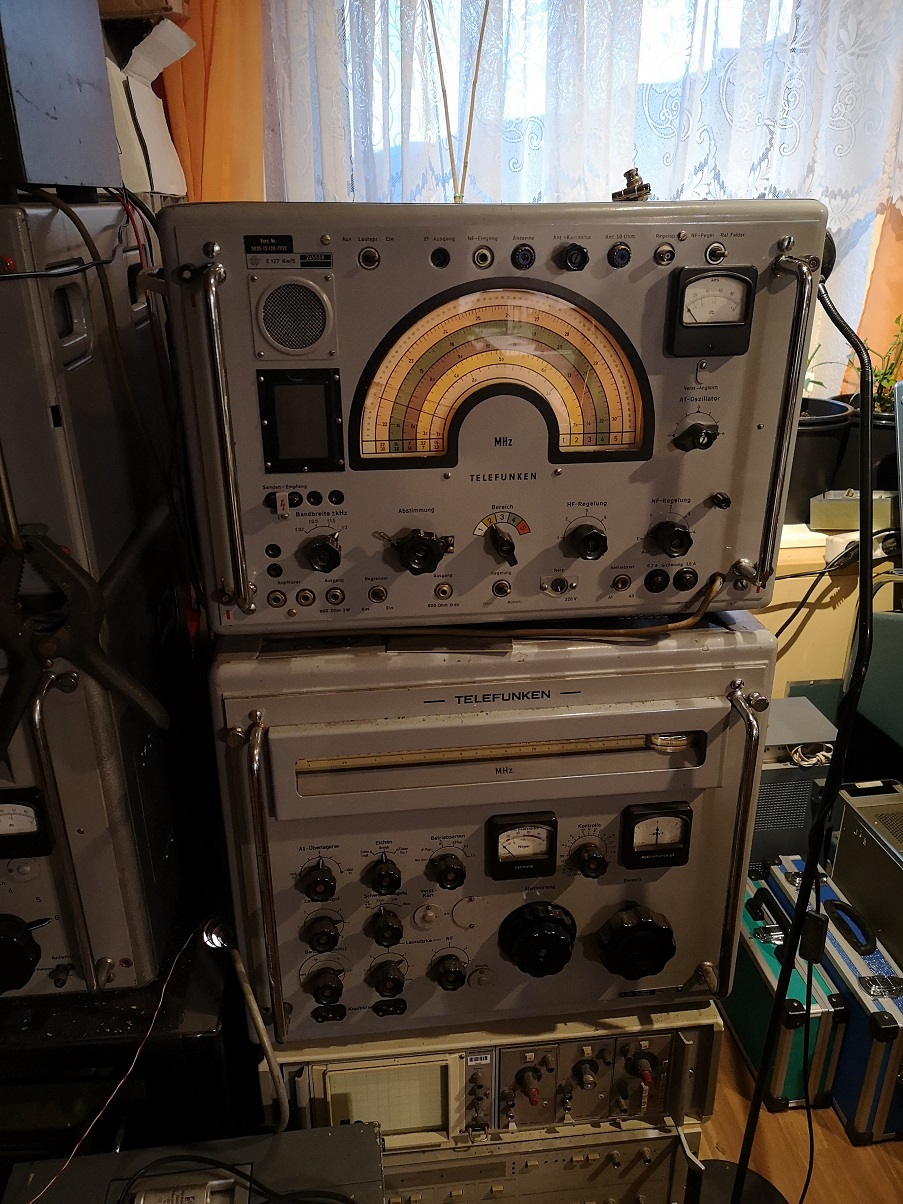

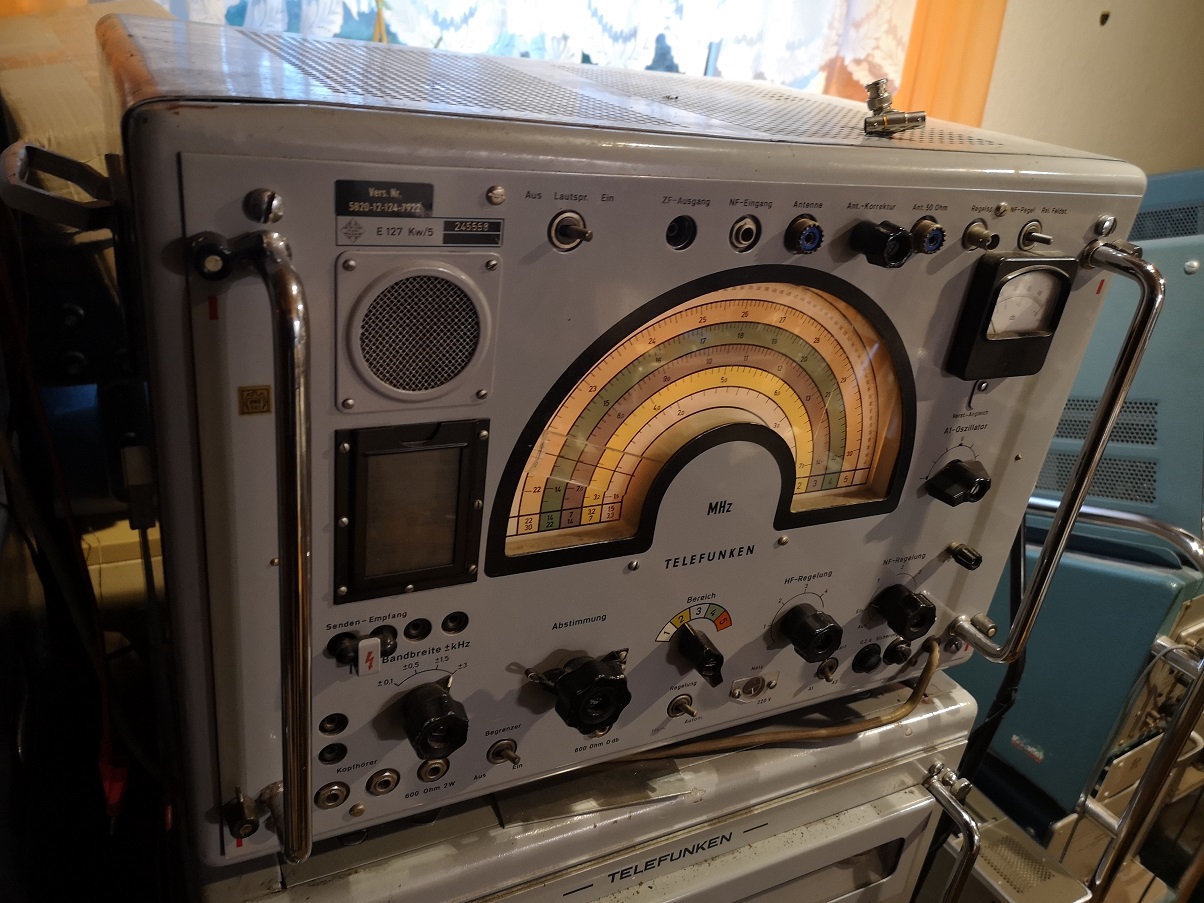

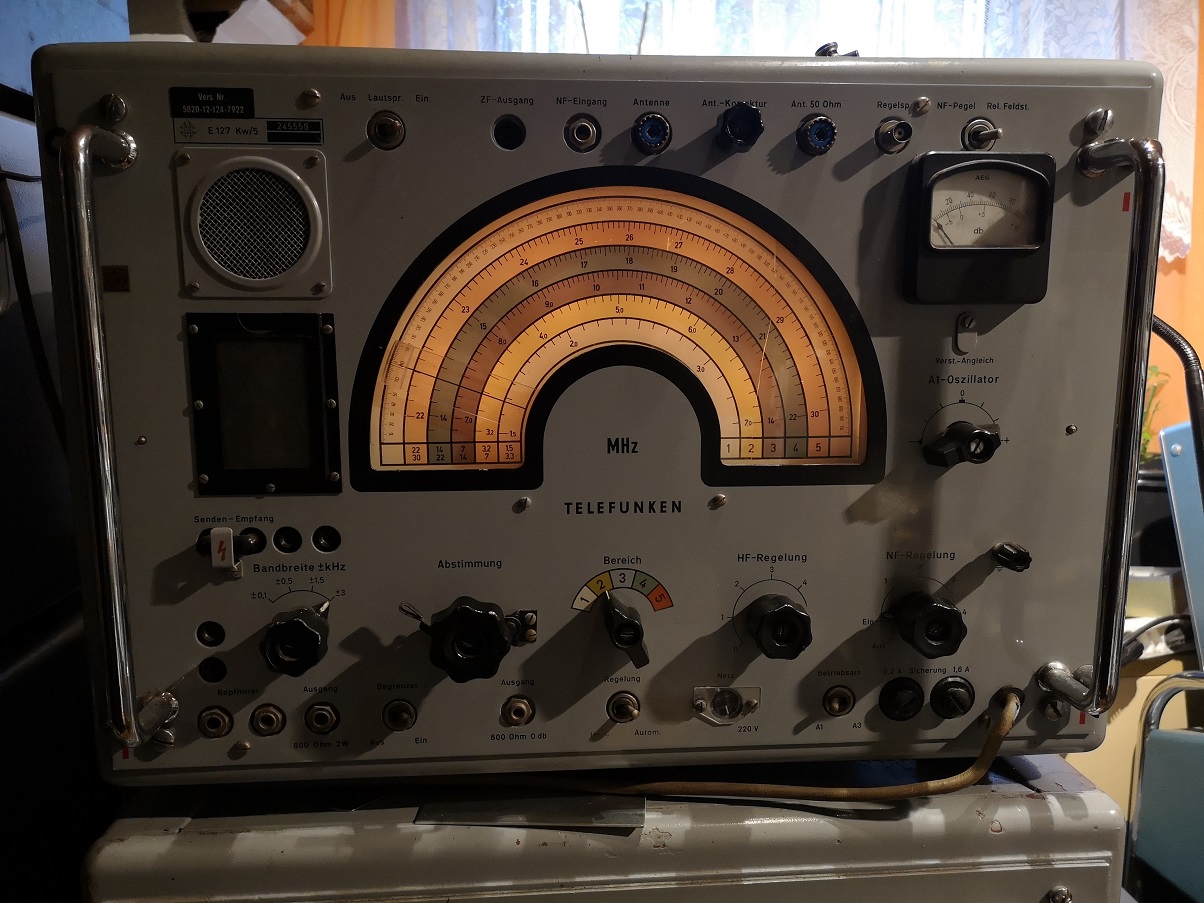

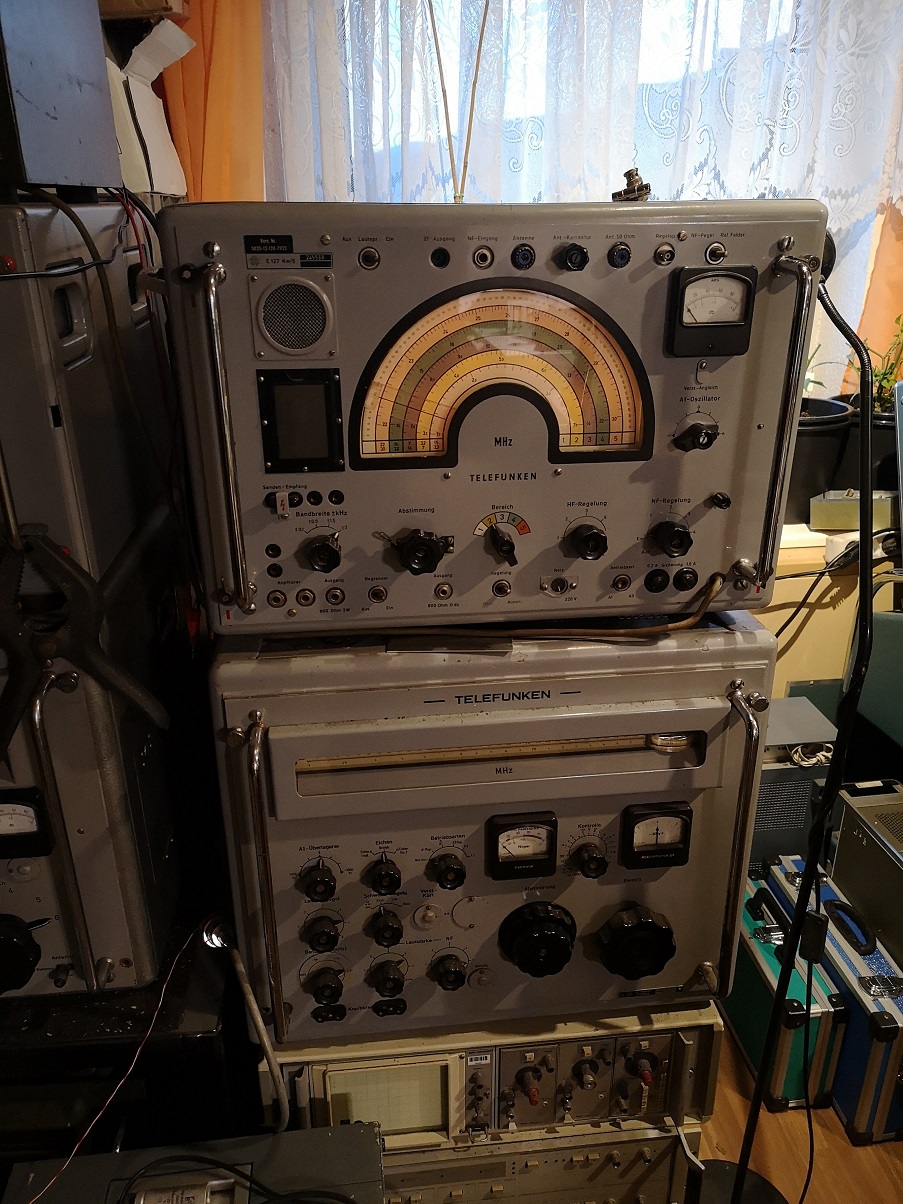

E127/Kw5

der zivile /Kw4 hat die Anschlüsse nicht nach vorn gelegt, ist ansonsten baugleich.
ZF ist die Telefunkenübliche 525kHz.








lG Martin

Datei-Anhänge
1.jpg 1.jpg (149x)

Mime-Type: image/jpeg, 392 kB

2.jpg 2.jpg (149x)

Mime-Type: image/jpeg, 323 kB

3.jpg 3.jpg (157x)

Mime-Type: image/jpeg, 316 kB

14.11.21 17:45
wumpus

Administrator

14.11.21 17:45
wumpus

Administrator

Re: Siemens Rel 445 E 311b

Hallo Martin,

danke für die Fotos, ich nehme das "Gerätchen" alsbald ins Online-Museum auf.

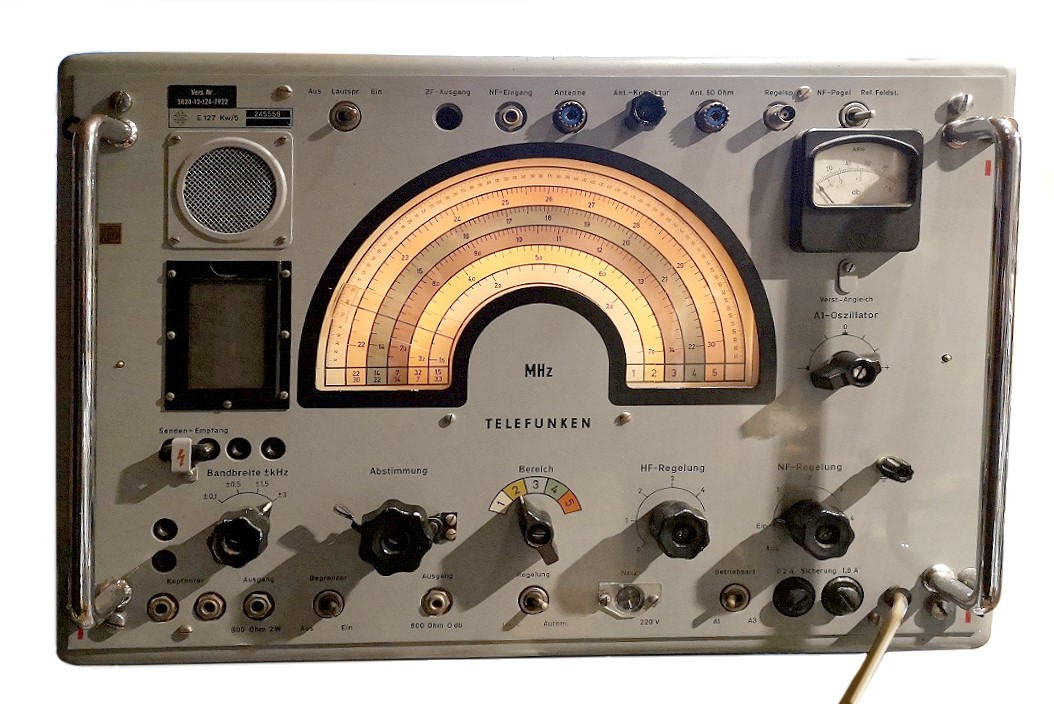

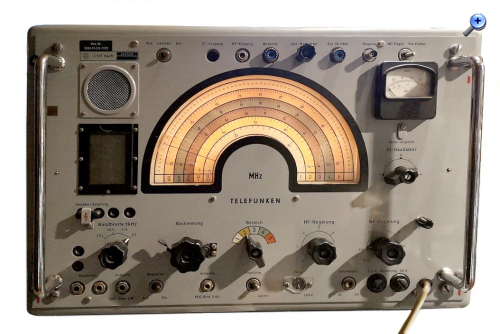

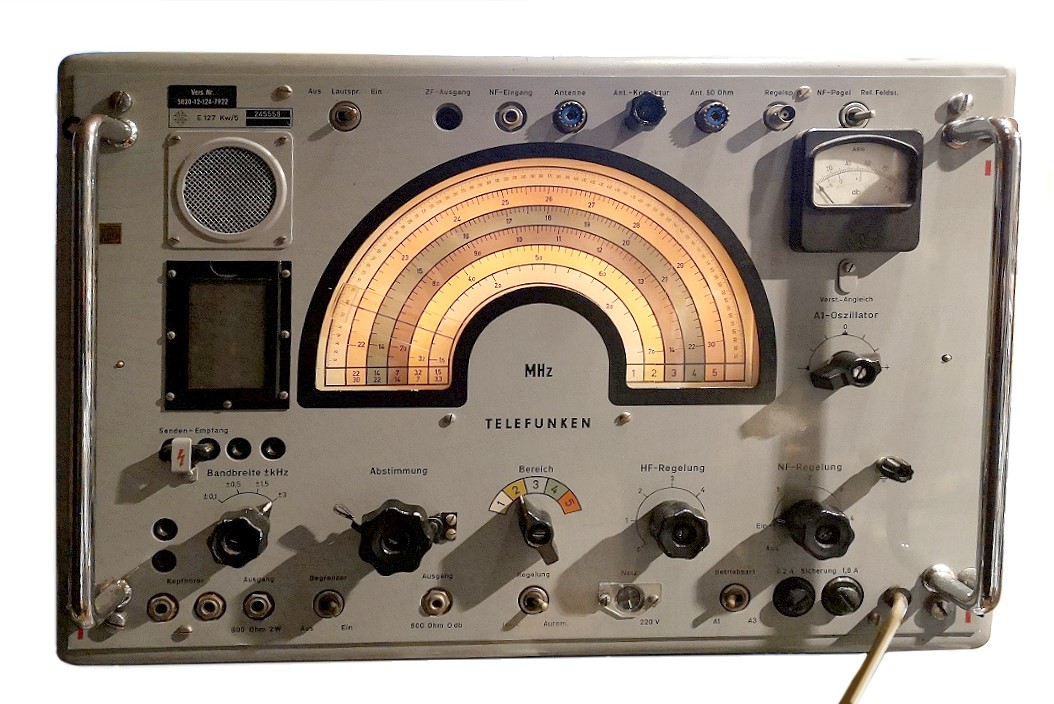

Hier schon mal das bearbeitete Frontfoto, dabei habe ich gleich die Skala (Kratzer) "repariert"




Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Datei-Anhänge
telefunken-e127kw-5-big.jpg telefunken-e127kw-5-big.jpg (149x)

Mime-Type: image/jpeg, 178 kB

15.11.21 12:27
wumpus

Administrator

15.11.21 12:27
wumpus

Administrator

Re: Siemens Rel 445 E 311b

Hallo zusammen,


das Gerät ist aufgenommen:

https://www.welt-der-alten-radios.de/aus...ios-2-1619.html

Ich deute die kleine Tafel vorn links als Beschriftungsfläche zur Benennung des Einsatzzweckes?
Die Original-Bedienungsanleitung sagt dazu nichts aus ...


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Zuletzt bearbeitet am 15.11.21 12:28

17.11.21 08:17
Martin.M

WGF-Premiumnutzer

17.11.21 08:17
Martin.M

WGF-Premiumnutzer

Re: Siemens Rel 445 E 311b

hallo Rainer,

Der kleine Halter ist für Zettel mit Frequenzen die überwacht werden .
E127 ist übrigends der schönste unter den großen Telefunken und hat auch heute noch einen Wert.
Es gibt ihn auch in Nato-Oliv, als Zubehör gibts auch ein ziemlich häßliches Frontgitter.
Telefunken Zusatzgeräte wie zB Seitenbandauswahlgerät usw. können betrieben werden da er dieselbe ZF verwendet wie die großen Brüder, = 525kHz.
Diese Radios sind häufig mit den Langlebeversionen der sonst üblichen Röhren bestückt. (ausgenommen die Exportgeräte) so findet man anstelle der EF85 die auf dem Chassis genannt wird die EF805s, die EL84 ist ersetzt durch eine CV Type, ECH81 hat kein SQ Equivalent.

Das qualitative Abspecken von Exportgeräten war üblich. Bei vielen Radios findet man anstelle von Elkos große MP Kondensatoren, in den Exportversionen jedoch die Elkos. Also nicht wundern bei solchen Unterschieden. Es gab auch eine spezielle Schutzlackierung für die Chassis die bei den Exportradios nicht anzutreffen ist.
lG Martin
