Re: Wumpus-Online-Museum hat jetzt fast 1400 Exponate, sieben fehlen noch ...

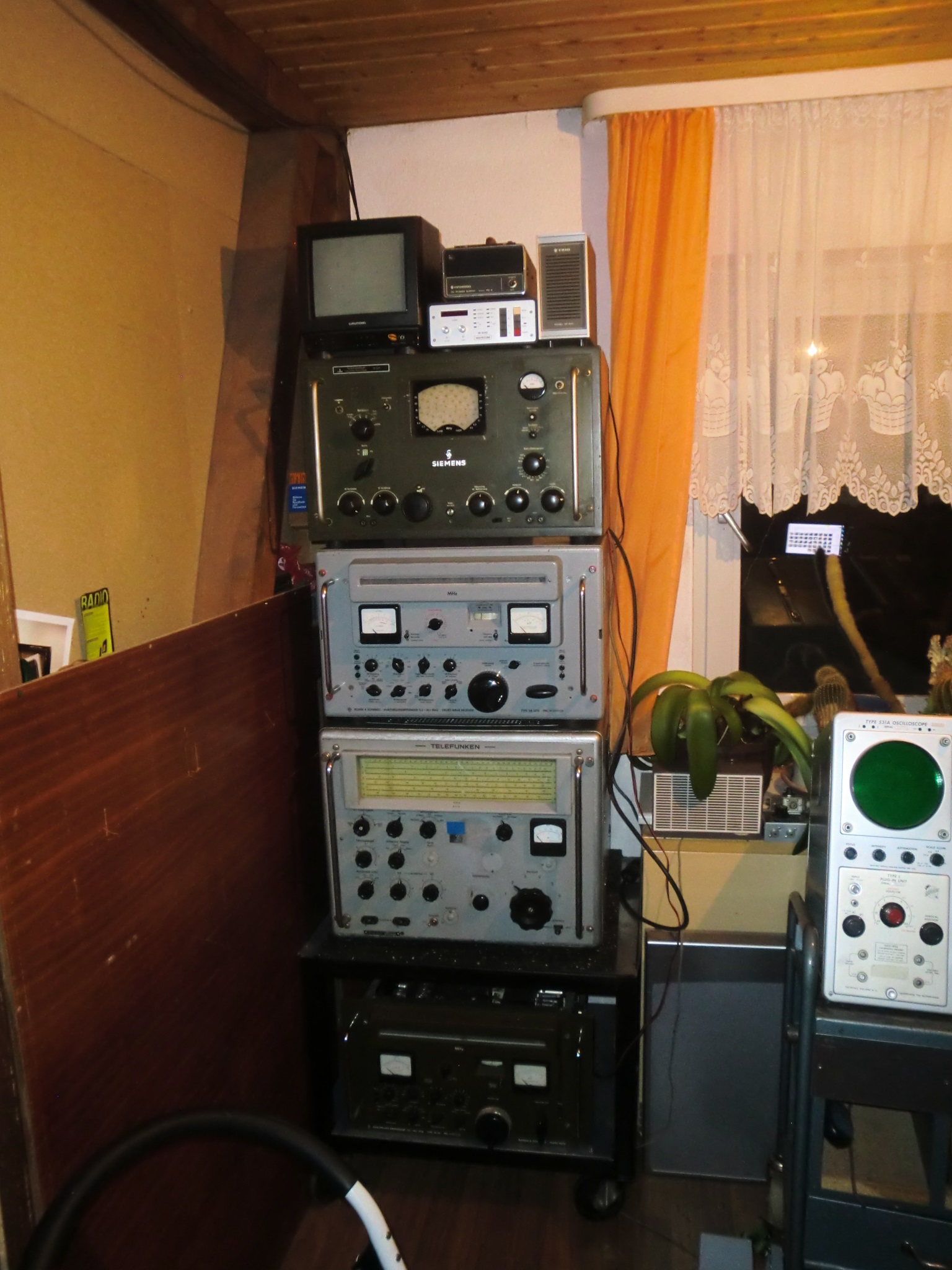

#2SIEMENS E309
Röhrenradio, Kommunikationsempfänger.

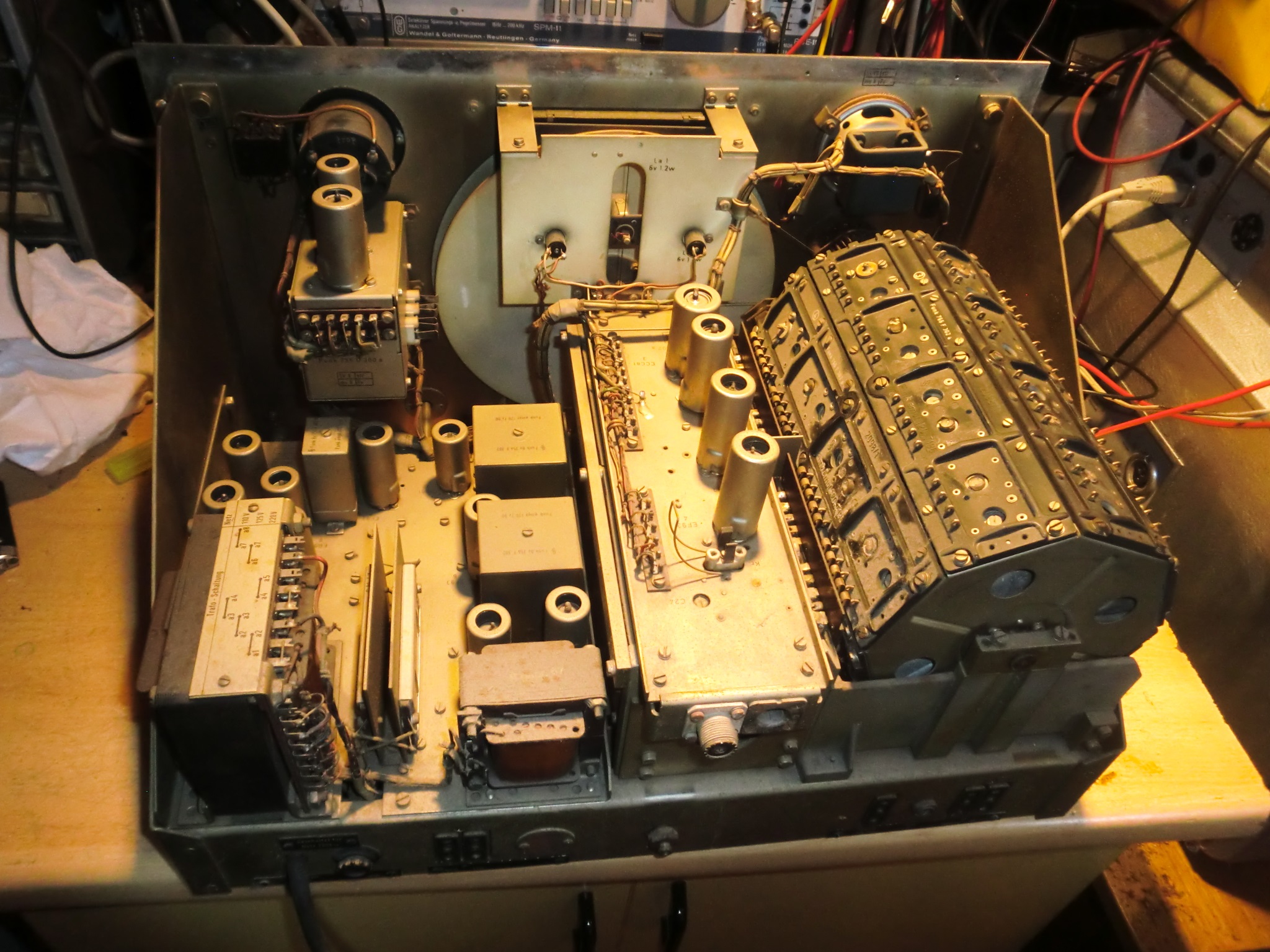

14 Röhren, Trommeltuner. 250 bis 525kHz und 1,5 bis 30,3MHz Einfachsuper, ZF Frequenz = 1325kHz BFO hat es.
520 x 360 x 410 mm 38kg
Gabs grau als auch in Nato-Oliv für die Bundeswehr.

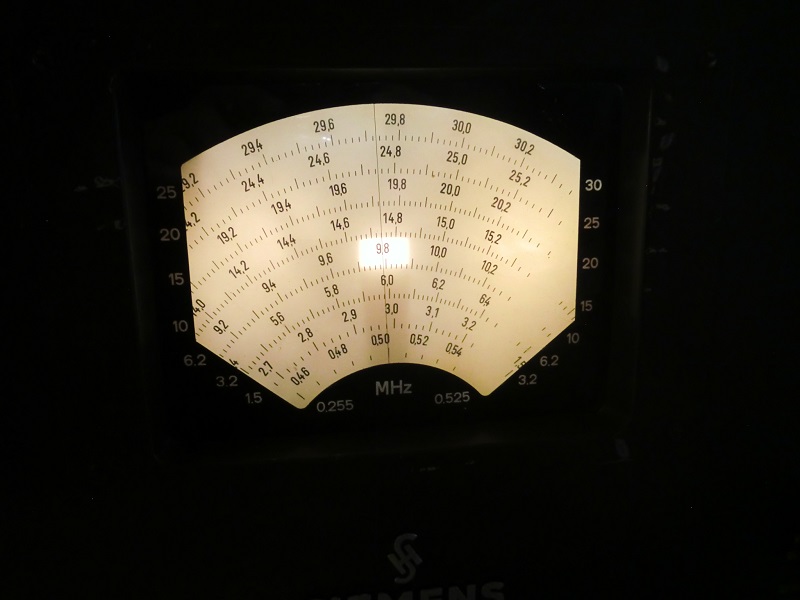

Das Radio bewegt keinen Zeiger, es dreht seine Skalenscheibe um bis zu 350° Das helle Feld in der Skala wird mit einem Lämpchen erzeugt daß in einem kleinen Metalltrichter sitzt der per Seilzug hoch- und runtergefahren wird um das gewählte Band hervorzuheben.
lG Martin
Admin: Das Gerät ist in das Online-Museum aufgenommen worden:
Re: Wumpus-Online-Museum hat jetzt fast 1400 Exponate, sieben fehlen noch ...
Hallo Rainer,
es fehlt auch der ITT Pony 200, der neben drei Kleinleistungstransistoren nur den Schaltkreis TBA570 enthält. Ein Gerät ausschliesslich für Lang- und Mittelwelle.
Das Bild zeigt allerdings bereits die von mir getauschten Elkos.

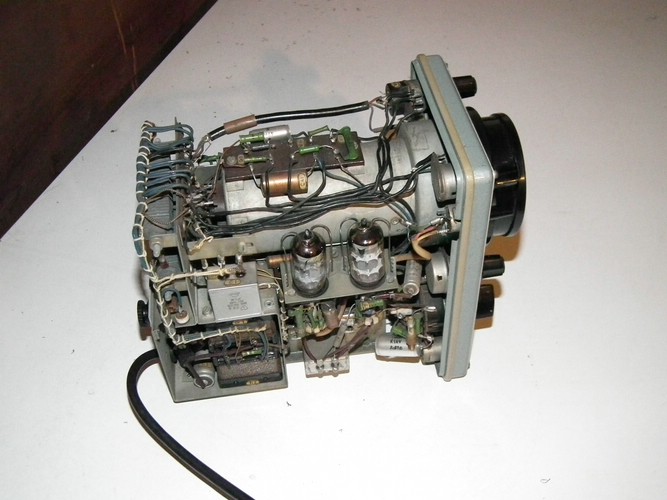

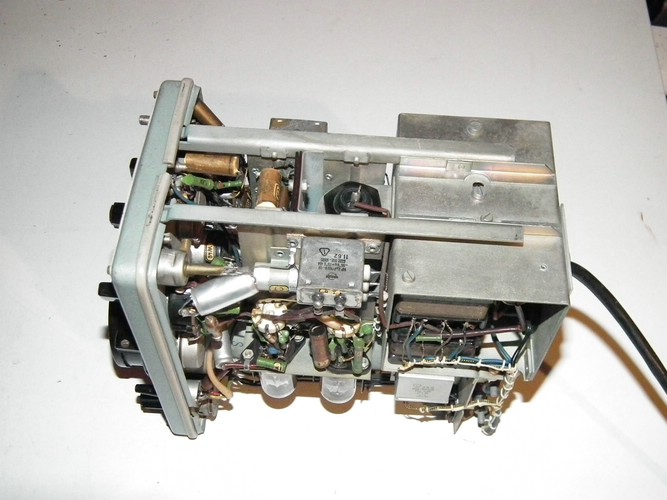

Anm.: hier im WGF gibts ein Picoskop-Nest, richtig viele davon sind im Einsatz. hier fehlt: Vorsatz "gelbe Rasterscheibe", bitte bei Kolegen anfordern. Die Fotos zeigen unrestaurierte Originalbestückung.
lG Martin
Admin: Das Gerät ist in das Online-Museum aufgenommen worden:
Re: Wumpus-Online-Museum hat jetzt fast 1400 Exponate, sieben fehlen noch ...
Für was steht LW-GO und MW-PO? Steht auch auf meinem Telefunken Partner 600. PS: Fotos für den Grundig RF153 habe ich an Rainer per E-Mail gesendet (Datei zu groß fürs Forum).
