Re: Selbstbau eines Röhrenprüfers; Fragen und Anregungen.
Hallo an das Forum

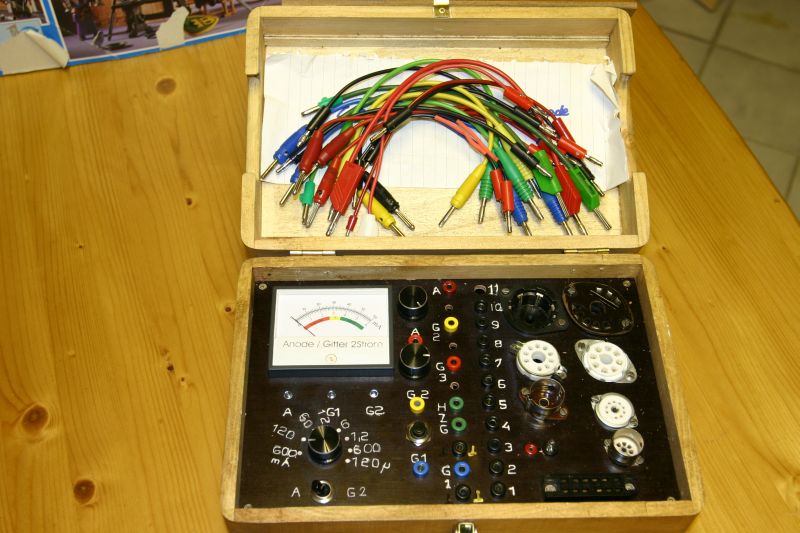

Mini-RPG vorläufige Daten:
U Anode 2-350 Volt I Anode 0-600mA (mein Regeltrafo liefert 0,8 A) Heizung 0-42Volt 1,25A oder 6,3V/5 A; 12,6V/2,5A; 4-16V/2A U Gitter1 0-60 Volt U Gitter 2 U Anode bis 130 Volt U Gitter 3 130 Volt bis 40 Volt

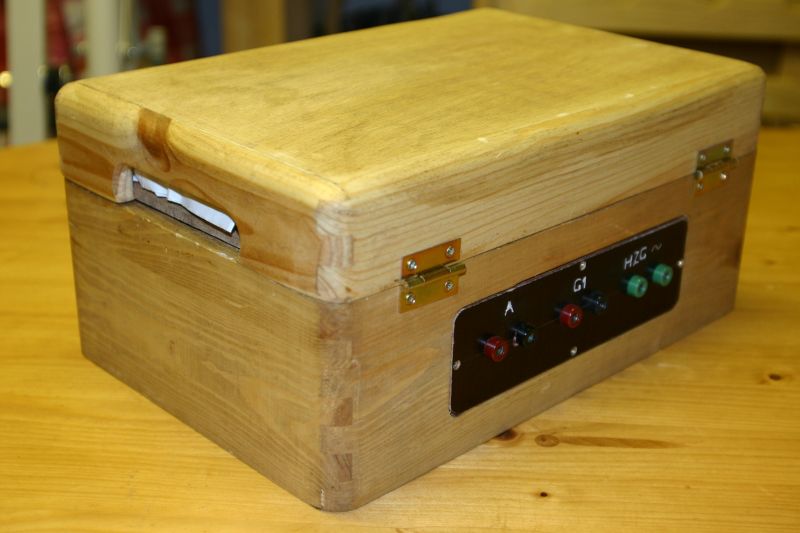

Das Netzteil ist extern, je nach vorhandenen Gerätschaften

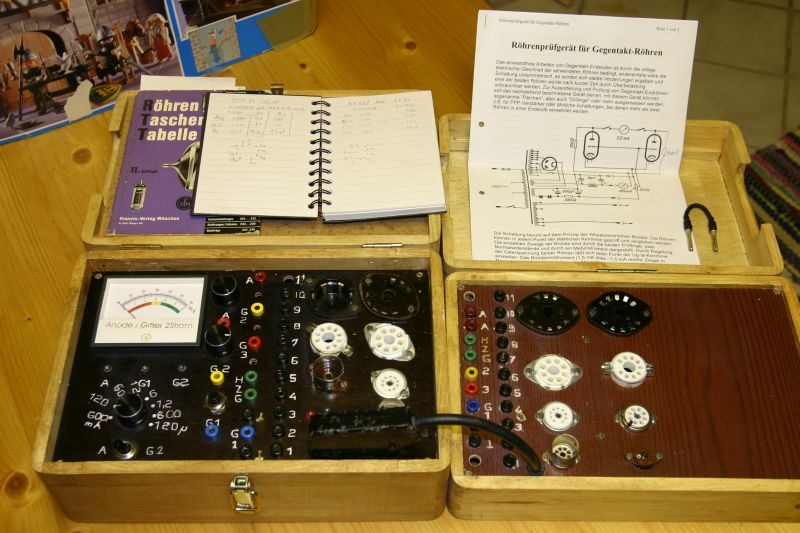

Erweiterbar durch 12 polige Messerleisten nach DIN 416622

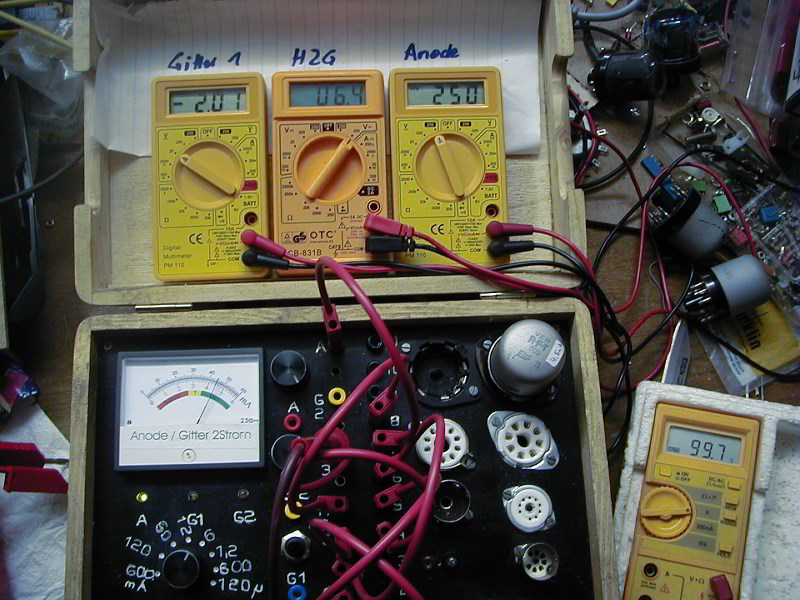

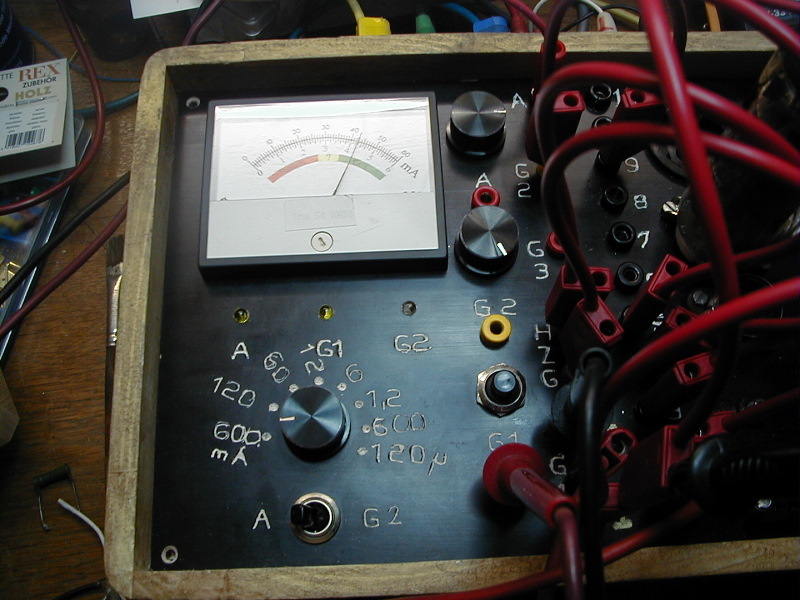

Anoden und Gitter Strommesser 120 µA -600m A Je nach verwendetem Drehschalter kann der Messbereich größer oder kleiner gewählt werden.
Messmöglichkeiten: Anlaufstromprüfer Kathodenstrahltester Relative Vakuummessung Messen von Röhren mit unbekannten Daten Prüfen auf Spannung an der Röhre, bei leitendem Belag der Röhre Ermittlung von Steilheit, Durchgriff und Innenwiderstand der Röhren Aufnahme oder Vergleich von Kennlinien Regenerieren von Röhren (das ist eine andere Baustelle)
Re: Selbstbau eines Röhrenprüfers; Fragen und Anregungen.
Hallo allerseits,
seit dem letzten Beitrag ist ja schon über ein Jahr vergangen und so lange werkele ich auch an meinem RPG herum. Manche andere Sachen sind aber leider wichtiger, als das Hobby

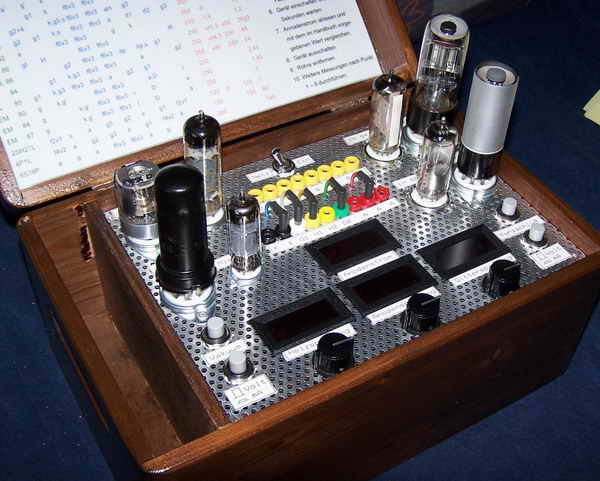

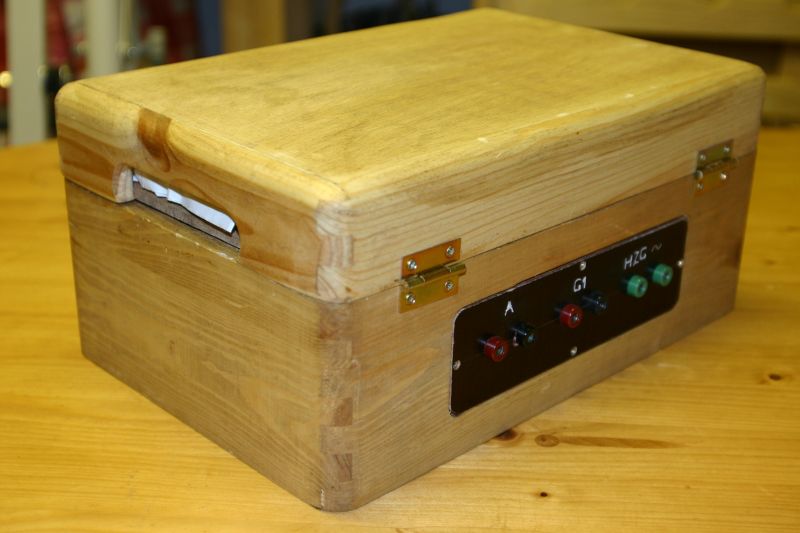

Ein Foto möchte ich aber doch noch schnell zeigen, wenn das Gerät dann irgendwann fertig ist, kommt ein kompletter Bericht.
in dem Artikel wird weiter unten darauf eingegangen.
Viele Grüße aus Loccum, Wolfgang.
Bitte zum Aufruf der Seite die Adresse in eine Suchmaschine eingeben; aus urhebrrechtlichen Gründen ist die Darstellung der Zeitschriftenseite im Forum nicht möglich. Mfg Klaus, Co.-Mod.
Re: Selbstbau eines Röhrenprüfers; Fragen und Anregungen.
Hallo Wolfgang und andere Forumnutzer.
Beim Betrachten des Beitrages von 13.55 Uhr könnte man den Eindruck gewinnen, Klaus (Co-Mod) und ich als Forumbetreiber wollen den Beitrag zersägen. Dem ist natürlich nicht so, im Gegenteil: Das im Bau befindliche Sebstbau-Gerät findet ausgesprochenes Gefallen! Es ist aber so, dass die Forum-Software (von mir so eingestellt) bestimmte Worte, Begriffe und auch WEB-Adressen sperrt. Das hat seine Gründe (Forum-Schutz, Admin-Schutz, Streit-Vermeidung mit anderen Foren und WEB-Sites, usw). Die Folge davon ist, dass ganz "harmlose" Links ohne scheinbar erkennbare Gründe blockiert werden. Ich bitte um Verständnis. Nochmals das sind keine gegen Forum-Nutzer gerichtete Maßnahmen.
Darüberhinaus machen wir Links zu gewerblichen Seiten unanklickbar und löschen auch Grafiken und Photos, wo wir die Urheberrechtslage nicht einschätzen können. Das wiederum dient der Haftungsinspruchnahme-Vermeidung des Forum-Betreibers. Auch hierfür bitte ich um Verständnis.
Re: Selbstbau eines Röhrenprüfers; Fragen und Anregungen.
Zitat:Hi, wie bekommt er denn jetzt den Artikel aus der Funkschau von 1953 ?
Hallo Wolfgang,
so, wie ich es oben beschrieben habe: Dein Link wird in eine Suchmaschine (z.B. Google) eingegeben und liefert als Resultat die gesuchte Funkschauseite. Probier es aus, es klappt.
