Sender im K Z Buchenwald

Hallo Zusammen,

da ich die letztens einen Lehrgang in Erfurt hatte, habe ich mit einigen Kollegen
die Gelegenheit genutzt zur Gedenkstätte Buchenwald zu fahren.

Im dortigen Museum sind neben vielen Alltagsgegenständen und Schriftstücken auch div.
heimlich gebaute Empfänger und Sender ausgestellt.

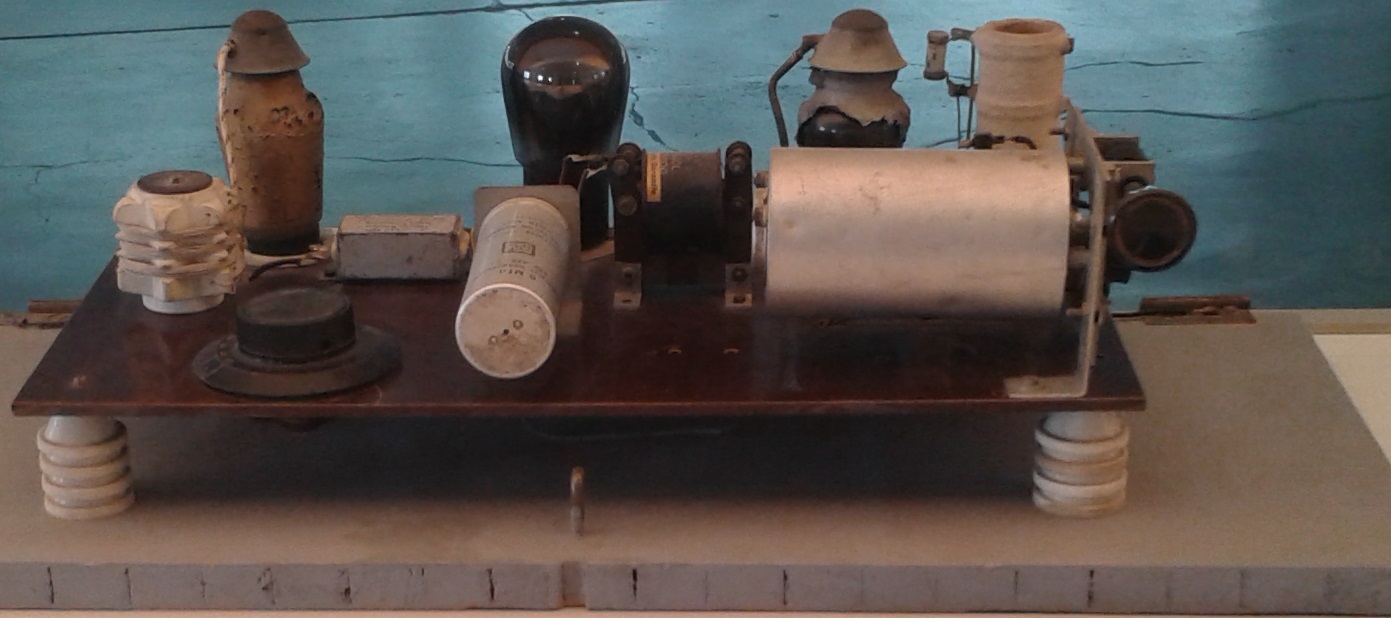

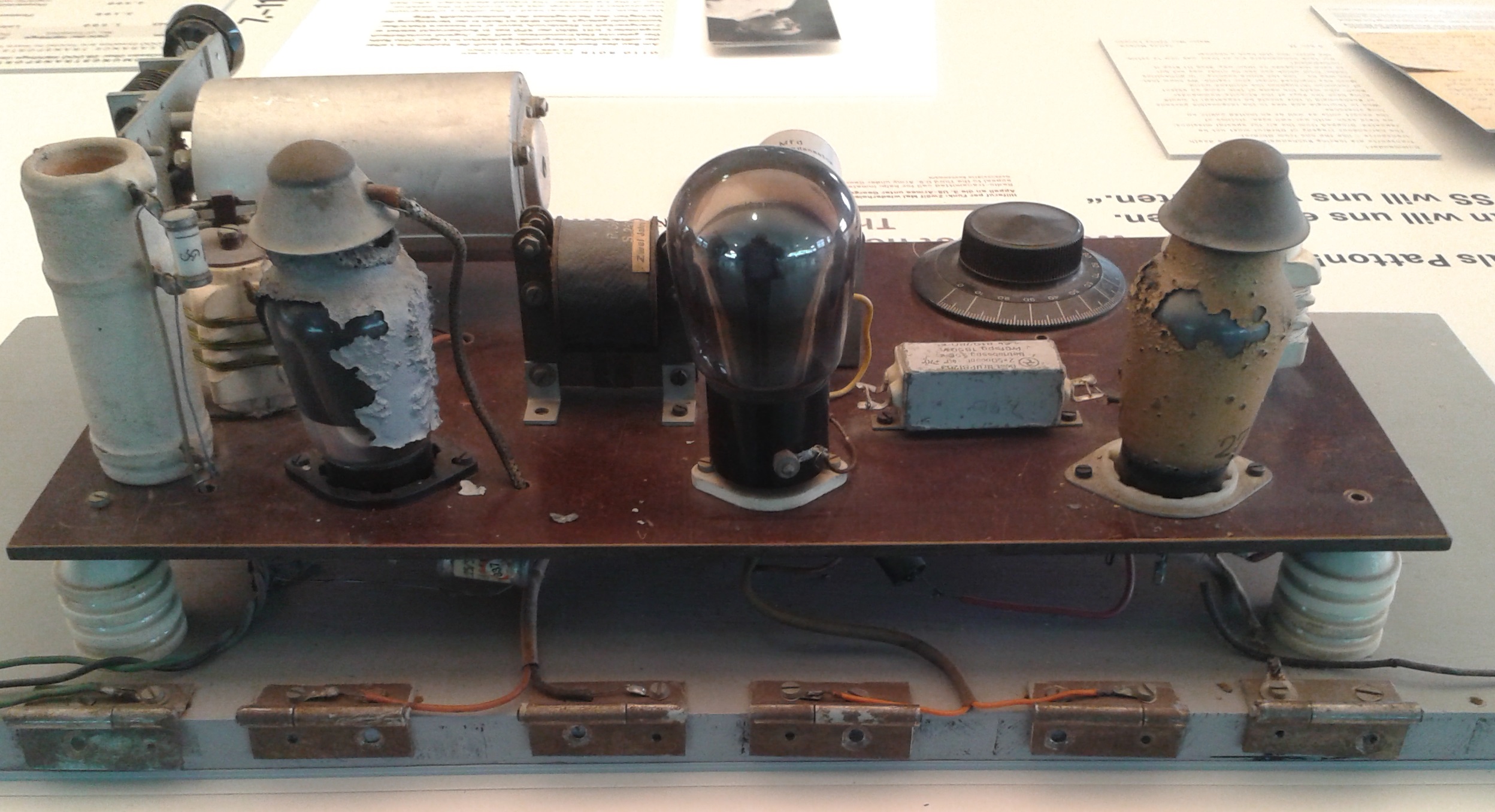

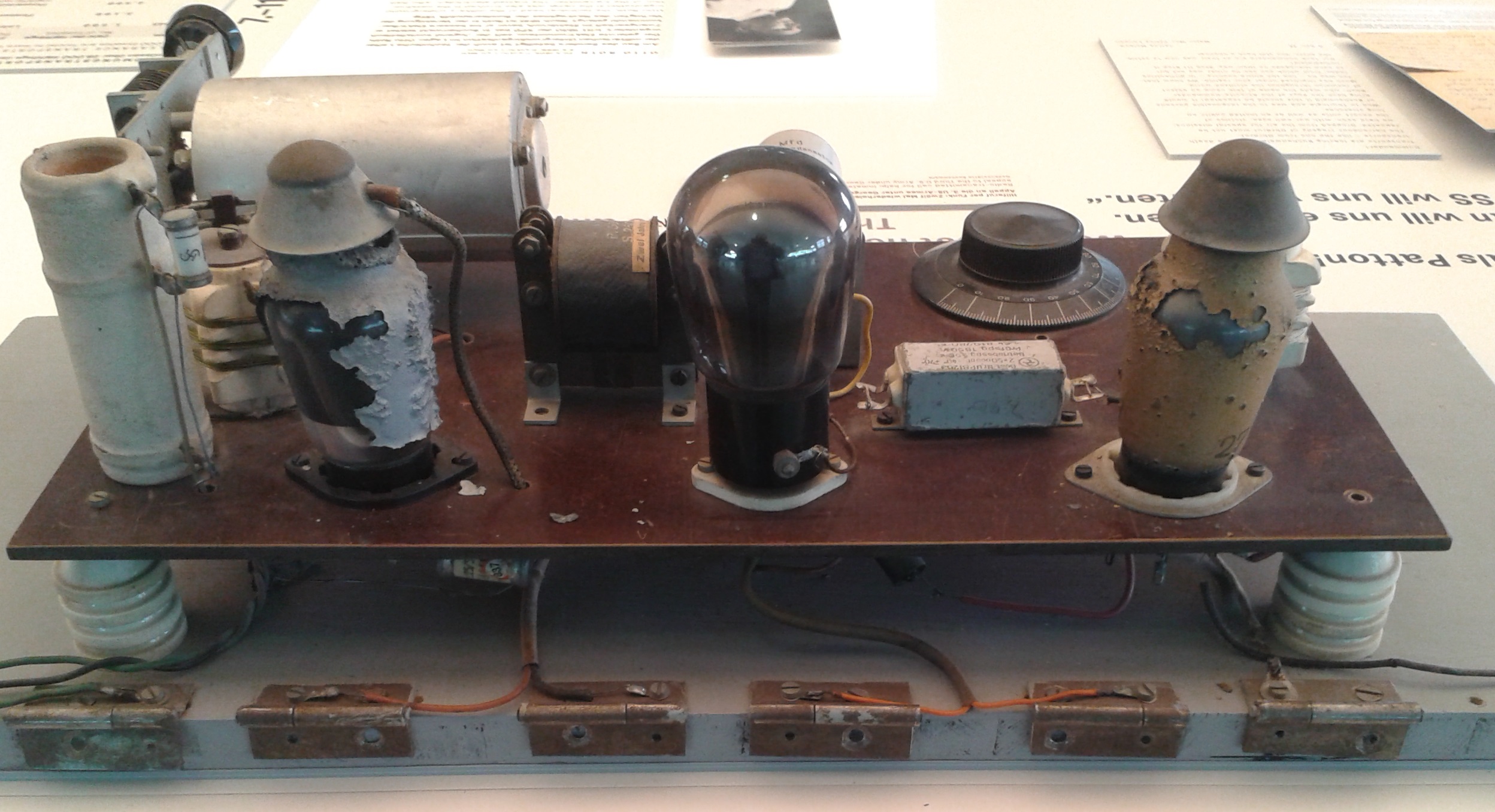

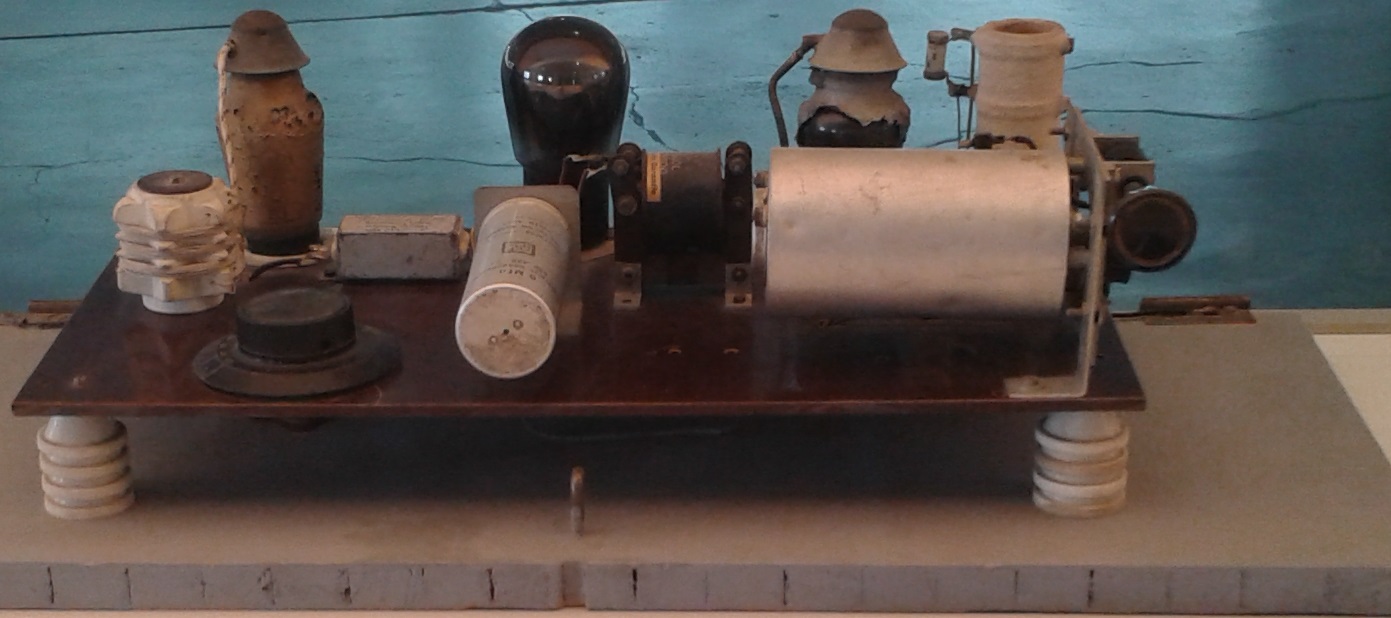

Ich habe vom Sender ein paar Bilder gemacht (sofern das durch die Glasscheiben möglich war) und

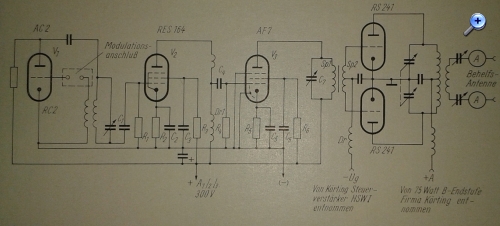

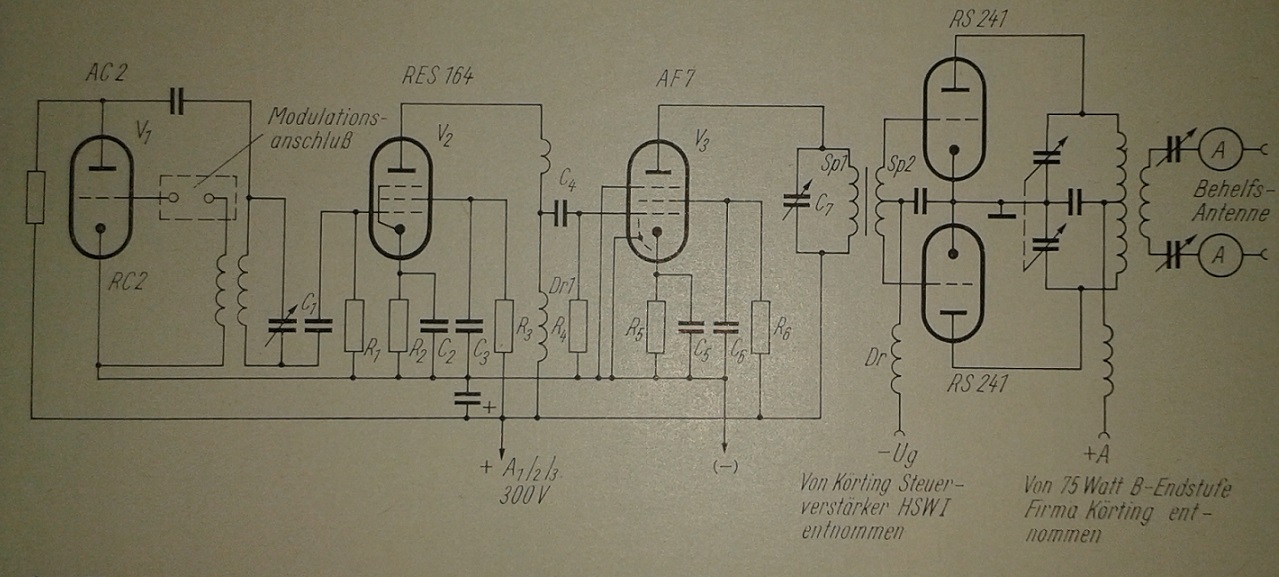

habe auch ein Schaltbild organisiert.

Mit Schaltbild wird das ganze noch viel interessanter, weil man sich den Aufbau und die Technik besser
vorstellen kann.

Der Sender war auf einer hölzernen Lüftungsklappe des Kinosaales montiert, über die Schaniere wurden die
Anoden und Signalspannungen geführt.

Mich würde interessieren, welche der beiden Röhren die AC 2 und die AF 7 ist. Die mittelere Röhre mit dunklen Glaskolben
dürfte die RES 164 sein.



Anbei die Bauteilangaben:

Dr1 Drossel aus VE-301 dyn
Sp 1/2 Antennenschwingkreisspule, Auskoppelspule
C1 10000pF
C2 10nF
C3 0,1µF
C4 1000pF
C5 1000pF
C6 20nF
C7 Drehkondensator
C8 8µF
R1 1M-Ohm
R2 300 Ohm
R3 1M-Ohm
R4 800K-Ohm
R5 100 Ohm
R6 80K-Ohm





Viele Grüße Technikfreund.

Zuletzt bearbeitet am 26.05.19 07:58

Datei-Anhänge
Steuerteil Sender II.jpg Steuerteil Sender II.jpg (224x)

Mime-Type: image/jpeg, 206 kB

Bild 1.jpg Bild 1.jpg (216x)

Mime-Type: image/jpeg, 665 kB

Bild 2.jpg Bild 2.jpg (233x)

Mime-Type: image/jpeg, 177 kB

WalterBar, apollo, Airwaves und regency gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
26.05.19 09:21
WalterBar

WGF-Premiumnutzer

26.05.19 09:21
WalterBar

WGF-Premiumnutzer

Re: Sender im K Z Buchenwald

Hallo Technikfreund,

in der Mitte ist in der Tat eine RS164d mit seitlichem Gitter-2-Anschluss.
AC2 und AF7 haben die gleiche Form mit dem obenliegenden Gitter-1-Anschluss. Tendentiell ist die AF7 manchmal ein wenig höher. Ich würde also tippen, dass die Röhre mit dem goldfarbigen Zinkmantel die AF7 ist. Zur exakten Bestimmung bräuchte man eine Ansicht der Beschaltung der Chassisunterseite.

Gruss
Walter

26.05.19 09:32
technikfreund

WGF-Premiumnutzer

26.05.19 09:32
technikfreund

WGF-Premiumnutzer

Re: Sender im K Z Buchenwald

Hallo Walter,

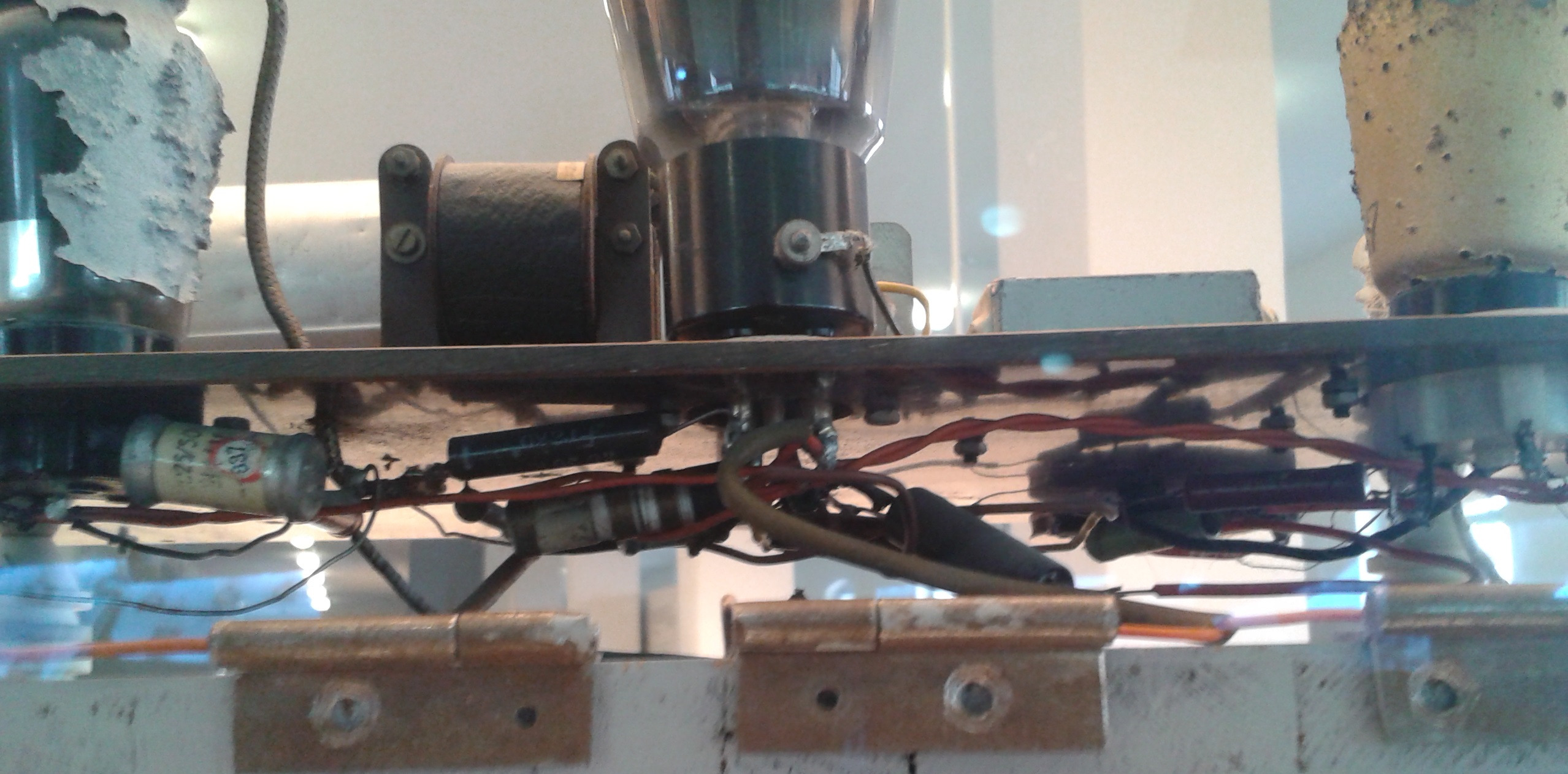

leider habe ich nur ein etwas unscharfes Foto von der Unterseite,
aber vielleicht hilft es weiter.



Viele Grüße Technikfreund.

Datei-Anhänge
Chassis Unterseite.jpg Chassis Unterseite.jpg (211x)

Mime-Type: image/jpeg, 625 kB

26.05.19 14:08
WalterBar

WGF-Premiumnutzer

26.05.19 14:08
WalterBar

WGF-Premiumnutzer

Re: Sender im K Z Buchenwald

Hallo Technikfreund,

meine Einschätzung hat sich nicht geändert. Der Körting HSW "Kraftverstärker" für Kinos usw. hatte neben der Gleichrichterröhre die Bestückung AF7-AC2-AD1. Ohne Vorstufe AF7 habe ich die Schaltung einmal mit gutem Erfolg nachgebaut.

http://wumpus-gollum-forum.de/forum/thre...d=65&page=4

Gruss
Walter
