Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
Hallo zusammen,
ich möchte an dieser Stelle auf einen interessanten Beitrag des RM-Mitglieds Hermann Scharfetter hinweisen, der vor wenigen Wochen sein Programm zur Breitbandaufzeichnung von AM-Bändern vorstellte:
Während zum Abspielen der aufgezeichneten Spektren einige kostenlose Software- lösungen wie z.B. SDR# geeignet sind, erfordert die Aufzeichnung einige Anforderungen:
- Störungsarme Aussenantenne - Intermodulationsfreier und rauscharmer 10-30dB-Vorverstärker - StemLab 125-14 von Red Pitaya
Letzterer wird normalerweise als Messlabor verwendet und ist auch als Kernelement in so manchem Amateurfunk-SDR-Transceiver vorhanden. Die Software kann zwischen 100 kHz und 30 MHz Spektren in den Bandbreiten- abstufungen 2500, 1250, 500, 250, 100, 50 und 20 kHz aufzeichnen. Die erzielbare Dynamik und Rauschfreiheit hängt im Wesentlichen von den Eigenschaften des Aufnahmeverstärkers ab. Während der Verfasser der Software mehrere Stufen mit dem Video-OpAmp AD811 vorschlug, waren meine Wahl zwei einzelne Verstärkerstufen mit dem abgekündigten Transistor 2N5109. Die von mir getesteten chinesischen Breitband-LNAs erwiesen sich alle als unbrauchbar. Der AD811 bestach zwar in seiner Intermodulationsfestigkeit von IMD3=-70dB für ein Ausgangssignal von 2x -3dBm (Summensignal 1mW), zeigte aber Kreuzmodultion und undefinier- bares Rauschen, wenn er mit gut belegten Mittelwellenspektren beauf- schlagt wurde. Sollte ein WGF-ler einen dem 2N5109 vergleichbaren Transistor kennen, dann bitte ich um eine Nachricht.

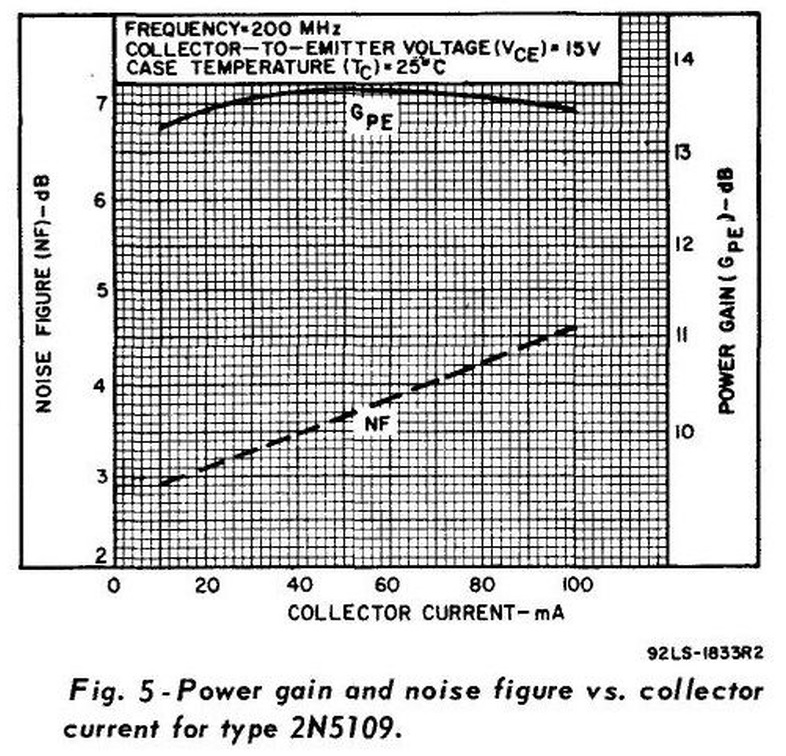

Das Problem ist immer gleich: Geringe Rauschzahl und Grossignal- festigkeit, die nur mit hohen Strömen erreichbar sind, sind gegen- sätzliche Forderungen. Folglich muss die Eingangsstufe mit einem deutlich geringeren Strom als die Folgestufe arbeiten. Um das mit der geforderten Impedanzanpassung in Einklang zu bringen, muss die erste Stufe einen 4:1 Breitbandtransformator im Ausgang erhalten. Diesen führt man zweckmässigerweise als Leitungsbalun aus.
Meine Lösung orientiert sich am RCA-Originaldatenblatt aus dem Juni 1967, dem Artikel von Michael Martin "Empfängereingangsteil mit grossem Dynamikbereich und sehr geringen Intermodulationsverzerrungen", erschienen in der cq-DL 6/1975, sowie dem Elecraft K2 Schaltungsentwurf. Sollte jemand eine Kopie oder einen Scan des Artikels haben, wäre ich dankbar, wenn mir eine Kopie zur Verfügung gestellt werden könnte.
Zur sorgfältigen Einpegelung auf die Zielgrösse 1Vss des Summensignals sollte ein Dämpfungsglied am Verstärkerausgang vorgesehen werden. Einerseits sind die Ausbreitungsverhältnisse immer variabel, andererseits wird die Leistungsfähigkeit jeder Antenne anders ausfallen. Mein Dipol liefert auf Mittelwelle beispielsweise schon ohne Verstärker um Mitternacht 50 ... 100mV Spannung, sodass 17dB Verstärkung ausreichen. Auf Langwelle dagegen habe ich die doppelte Verstärkung gebraucht.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Aber es gab mal Mitglieder, die haben hunderte MB an Bildern und Pläne runtergeladen und vertrieben und waren nicht bereit ihre Unterlagen zur Verfügung zu stellen, und,und,und. Und es gab Zank und Streit im Forum. Dann hat der Gründer des rm.org in der aktuellen Form strukturiert.
Was denkst du was der WGF Besitzer im Jahr hier für Kosten hat um uns das tolle Forum hier zur Verfügung zu stellen?
Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
Hallo zusammen,
das RM hat sich bereit erklärt, seinen Server für die enormen Datenmengen (fast 20GB je Stunde in der grössten Bandbreite) zur Verfügung zu stellen. Würde jeder "Heitze-Feitz" das saugen wollen, käme das System schnell an seine Grenzen. Was nichts kostet, ist auch nichts. In diesem Fall kann man aber mit der eigenen Mitarbeit für das Gesamtsystem ohne Geldzahlungen einen Beitrag leisten. Wären alle Plattformen im Internet ähnlich organisiert, könnte sich keiner verstecken, Fake-News plazieren oder Meinungen manipulieren.
Ich wollte eigentlich nur darauf aufmerksam machen, dass es ein solches System gibt und man nicht auf Systeme mit diversen Heimsender-Kaskadierungen angewiesen ist.
Rainer sollte sich nicht scheuen, Spendenaufrufe zu starten, wenn es nötig ist.
Gruss Walter
Nachtrag:
Jens (basteljero) hat seine polemischen Einwände nach seiner allgemeinen Verärgerung leider - oder sollte ich sagen glücklicherweise -gelöscht. Das kommt in einigen Threats aber einer Sabotage gleich. Der admin hat die Forumsregeln danach angepasst. Wer weiss was da noch alles kommt ...
Re: Historische Breitbandaufzeichnungen von AM-Bändern
Hallo Walter
Als Alternativen zum 5109 fallen mir ein: ZTX327, 2N3866, MPSH10, BFG591, sind aber alle schon lange abgekündigt. Chinafakes des 5109 und 3866 sind wohl noch gut erhältlich und sollen (zumindest teilweise) sooo schlecht nicht sein, wie man hört. Gut gekühlt tut's vielleicht auch ein BF199 oder BF959, mit denen habe ich gute Erfahrungen gemacht, sind hart im Nehmen.
Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
Hallo Hajo,
danke für deine Vorschläge. Den BF199 würde man noch gut bekommen. Allerdings sind die Anforderungen sehr hoch. Ich habe für meinen Aufbau das Polytron MKK-System aus Abrissen von Gemeinschaftsanlagen gewählt. Polytron verwendete für seine UHF-Verstärker den Transistortyp BFR69. Die Breitbandausführung für 47 bis 860 MHz verwendete den 2SC3358 mit einer Transitfrequenz von 7GHz, einem Rauschmass von 2dB und einem zulässigen maximalen Collectorstrom von 100mA. Selbst diesen Typ musste ich verwerfen. Die chinesischen 2N5109 haben mit dem Original wirklich nichts zu tun. Alleine das Beta schwankte bei 10 Exemplaren zwischen 46 und 124 - da lohnen sich kaum aufwendige Messungen, wie Rausch- und IM-Messungen
Gruss Walter
@Jens: Meinen Rat: lass es, mir geht es um das technische Konzept und nichts anderes! @wumpus: Kein Problem, den Link zu löschen.
Re: Historische Breitbandaufzeichnungen von AM-Bändern
Hallo zusammen,
da ich als Admin in diesem Thread mehrfach indirekt angesprochen wurde, will ich kutz Stellung nehmen (obwohl das den Themenbereich des Threads verläßt).
Kurz ausgeholt: Wumpus Welt der Radios gibt es mit der Vorgängerversion Oldradioworld.de seit 1996 und war damals die erste deutsche Seite zum Thema. Ab 1999 gibt es das Wumpus-Gollum-Forum (aber damals noch als SUB-Forum bei Forumromanum. Schließlich ab 2006 dieses Forum hier in bekannter Form.
Mit der Zeit traten mehre Foren sozusagen "in gewisse Konkurrenz" zueinande auf. Jedes dieser Foren sammelte Interessenten und Nutzer ein. Die jeweiligen Forenbetreiber hatten durchaus unterschiedliche Ansichten, wie ein Forum geführt werden sollte. Das will ich hier nicht vertiefen.
Jedenfalls war und ist es meine Art von Forum: Es soll einen höflichen, respektvollen und sachlichen Umgang der Nutzer untereinander sicherstellen, auch sollen gewerbliche Themen zumindest nicht im Vordergrund stehen. Das scheint über die Jahrzehnte auch ganz gut zu funktionieren.
Ja es gab in der ferneren Vergangenheit schon gewisse "Animositäten" (insbesondere mit einem Forum-Betreiber aus Deutschland, weniger mit den dortigen Nutzern). Allgemein aber hat sich das Forum-Nebeneinander über die Jahre ganz gut eingespielt. Mir sind WGF-Nutzer, die in mehren Foren aktiv sind stets willkommen und hoffe, dass das umgekehrt auch so ist.
Ich erkenne auch durchaus die Notwendigkeit für große Foren nicht jeden Content für Jedermann zu zeigen (macht alles Aufwand und generiert Kosten), begehe aber selbst diesen Weg nicht.
Das WGF ist bis auf wenige Ausnahmen offen für jeden Nutzer mit vollem Zugriff. Das ist auch bei Wumpus Welt der Radios so, auch hier nur wenige Ausnahmen wegen Urheberrechts-Vorbehalten. Auch im WGF können Beiträge aus anderen Foren erwähnt werden. Weniger froh wäre ich über "Abwerbe- Kampagnen ", aber das hat ja nicht stattgefunden.
Klar für Mitnutzer bei radiomuseum.org ist es manchmal nicht im Fokus, dass es WGF-Nutzer gibt, die dort nicht Mitglied sind, sowie ich zum Beispiel auch nicht.
Wichtig ist aber: Ein Forum lebt von den Beiträgen der Nutzer, gilt für alle Foren, also bitte weiter fleißig Beiträge in Foren schreiben.
Grüße von Haus zu Haus Rainer, DC7BJ (Forumbetreiber)
Beim Schreiben des Beitrags war mir nicht einmal bewusst, dass Nichtmitglieder keine Leseberechtigung haben. Weiterhin traue ich den WGF-Nutzern durchaus zu, alleine aus der Überschrift des Beitrags zu verstehen, um was es geht.
Re: Historische Breitbandaufzeichnungen von AM-Bändern
Hallo Walter,
um wieder zum Thema zu kommen: Der BF959 eignet sich meiner Meinung nach gut als Breitbandverstärker bis 100MHz mit der geeigneten Schaltung. Ich nutze ihn als HF-Vorstufe in meinem KW-Transceiver, da gibt es nicht einmal andeutungsweise Intermodulation, ausser der Pegel ist so hoch, dass der Mischer übersteuert wird (Schottky-Diodenmischer). Allerdings ist die Ausgangsspannung natürlich kleiner, 100mV dürften für den Mischer bereits zu viel sein. Ich habe den Vorverstärker mit 2 Transistoren realisiert, der erste in Basisschaltung macht etwa 26dB Verstärkung und der zweite als Emitterfolger sorgt für niedrige Ausgangsimpedanz, die mit einem Seriewiderstand auf etwa 50 angehoben wird. Das Rauschmass ist für Frequenzen <30MHz mehr als ausreichend, gemessen habe ich es nicht, und die Verstärkung fällt erst weit über 100MHz ab. Für höhere Ausgangsspannungen kann man ja eine Stufe anhängen, die nicht mehr so rauscharm sein muss, aber dafür mehr Strom liefern kann.
Im Anhang habe ich die Schaltung noch angehängt (unten links mit den beiden Transistoren). Der Eingangstrafo transformiert 4:1, da die Eingangsimpedanz am Emitter nur etwa 12 beträgt. Als Kern dient ein K1-Doppellochkern von Epcos.
Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
Hallo HB9,
danke für die Infos zum BF959. Es ist leider so, dass für einen optimalen Betrieb eine ganze Grössenordnung mehr an Pegel nötig ist.
Hier die Wiedergabe eines Spektrums aus dem StemLab DSP/SDR auf Langwelle. Zwischen Dipol und dem Eingangsport waren die beiden 2N5109-Verstärker geschaltet. Das ist eine einfache Übung, die sich aber auf Mittelwelle in der Nacht ändert. Vor allem jetzt, wenn die Reflexionen an der E-Schicht stattfinden und die Pegel aus England innerhalb von nur 2 Wochen um mehr als 10dB gestiegen sind.
Re: Historische Breitbandaufzeichnungen von AM-Bändern
Hallo Walter,
es gibt auch die Möglichkeit, mehrere Transistoren parallelzuschalten, um mehr Strom und damit mehr Ausgangsleistung zu bekommen. Durch die Parallelschaltung wird gleichzeitig auch das Rauschen reduziert, wenn auch nicht übermässig stark, aber immerhin. So kann man sich einen richtig guten Transistor mit mehr Leistung machen. Man muss einfach aufpassen, dass sich der Strom auch schön auf die Transistoren verteilt, somit sind individuelle Emitterwiderstände nötig, die sinnvollerweise mit Kondensatoren für HF überbrückt sind, damit das Rauschen der Widerstände abgeblockt wird. Je nach Toleranz macht es auch Sinn, die Transistoren auf Gleichheit der Kennlinien im Arbeitspunkt auszusuchen. Im NF-Bereich wird das ja schon lange so gemacht.
Wenn man sich auf LW und MW und untere KW beschränkt, kann man nach der rauscharmen Eingangsstufe auch einen AD8021-Opamp verwenden. Der hat eine Leistungsbandbreite >5MHz bei 10facher Verstärkung und ist sehr linear, so dass es keine Intermodulation gibt. Wegen dem höheren Rauschen eines OpAmps braucht es aber die diskrete Transistor-Vorstufe, die 10..20dB verstärken soll. Ich nutze diesen für meine LMK-Signalverteilung schon seit Jahren. Am Ausgang hängen 8 Radios mit zum Teil langen Koaxkabeln dran, und es funktioniert sehr gut. Da die Antenne auf KW wesentlich mehr Signal als auf MW und LW liefert, habe ich einfach am Verstärkereingang noch einen LC-Tiefpass geschaltet, der die Pegel etwas angleicht, damit auf KW keine Übersteuerung auftritt.
Anmelden
angehoben wird. Das Rauschmass ist für Frequenzen <30MHz mehr als ausreichend, gemessen habe ich es nicht, und die Verstärkung fällt erst weit über 100MHz ab. Für höhere Ausgangsspannungen kann man ja eine Stufe anhängen, die nicht mehr so rauscharm sein muss, aber dafür mehr Strom liefern kann.
