Hallo Leute Ich habe eine Frage zu einem ganz einfachen Radio-Bausatz. Mein erster Schaltkreis sieht so aus: 9V Batterie - Widerstand 1kOhm - LED - Elko - Schalter aus zwei Drähten, die ich selber zusammendrücken kann - Lautsprecher - zurück zur Batterie.
Nun kann ich mir nicht erklären, warum ich erst einen Widerstand einbauen muss, um den Strohm zu drosseln und dann einen Elko, um ihn wider zu verstärken. Kann mir das jemand erklären?
Ich bin Anfänger und erst am Lernen (autodidaktisch).
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo, da solltest du aber noch eine Menge dazu lernen, auch was deine beschriebene Schaltung betrifft. Was erreichst du mit dieser Schaltung ???. Belese dich bitte erst einmal in den Eigenschaften der Bauelemente !!!. Das Kompedium in diesem Forum und Wikipedia sollten dir eine schnelle Hilfe sein.
Also aus der obigen Schaltung wirst Du höchstens eine LED zum Leuchten bringen (und selbst hier bin ich mir nach dem Lesen deines Beitrages nicht sicher ob das was auf Anhieb wird -nicht böse gemeint-), ein UKW-Radio wird das so nie und nimmer. Um welchen Bausatz handelt es sich den genau?
piepification:9V Batterie - Widerstand 1kOhm - LED - Elko - Schalter aus zwei Drähten, die ich selber zusammendrücken kann - Lautsprecher - zurück zur Batterie.
Nun kann ich mir nicht erklären, warum ich erst einen Widerstand einbauen muss, um den Strohm zu drosseln und dann einen Elko, um ihn wider zu verstärken.
Hallo Nobody,
um eine LED an einer 9V Batterie betreiben zu können, benötigt man einen Vorwiderstand, um den Strom auf den entsprechenden LED- Nennstrom zu begrenzen, ansonsten würde sie durch einen unzulässig hohen Strom zerstört. In Deinem Fall wird der Strom durch den 1kOhm Widerstand auf knapp 10mA begrenzt, was für die LED ein zulässiger Wert ist. Ein Elko ist im Falle des Batteriebetriebes nicht notwendig, da die Batterie bereits eine ideale Gleichspannung liefert.
Was der Elko und ein Lautsprecher bewirken sollen, erschließt sich mir im Augenblick nicht. Da müßtest Du mehr Informationen liefern, vielleicht die Schaltung des Bauplans.
piepification:Nun kann ich mir nicht erklären, warum ich erst einen Widerstand einbauen muss, um den Strohm zu drosseln und dann einen Elko, um ihn wider zu verstärken.
Ein Elko ist ein Kondensator mit einer Polaritätsangabe. Er verstärkt nicht, sondern speichert die Spannung. Wie stark die Speicherung ist, ist abhängig von der Kapazität des Teils. Also vorstellen wie ein Gefäß mit Wasser. Hast Du eine große Kapazität, passt viel hinein (Angabe z.B. :4700mue:F) oder ein kleiner Speicher mit nur 1F. Denke an die Einbaulage +/- des Elkos,...sonst kann er kaputt gehen oder sogar explodieren.
Den Widerstand hat ja Bernd schon erklärt...Ohne diesen stirbt Deine LED sofort. Die Kurzbezeichnungen sind für Schalter = (S) Kondensator = (C) Widerstand = (R) LED = (D)
Bei Deiner oben beschriebenen Schaltung könnte es sich um den Versuch handeln, genau dieses Speicherverhalten sichtbar zu machen. Wenn der Kondensator (Elko) recht groß ist, wird nach dem Ausschalten des Schalters die LED noch eine kleine Zeit nachleuchten. Es könnte sich um aufbauende Experimente aus einem Elektronikbausatz handeln. Am Ende der Experimentierreihe steht vielleicht dann das fertige UKW- Radio.
@joe: Und was macht der Lautsprecher nach dem Schalter?!?!? Denke aber auch, dass dies ein Experimentierbaukasten ist und kein reiner Bausatz für ein UKW-Radio.
@piepification: Beschäftige Dich mal mit den grundlegenen Bauteilen: Widerstand, Kondensator, Schalter, LED, Transistor, Spannungs-/Stromquelle etc. Dann besorge Dir ein einfaches Vielfachmessgerät und lerne den Sachverhalt U = R * I {U = Spannung, R = Widerstand, I = Strom). Mit den Umformungen des ohm. Gesetzes R = U / I und I = U / R kommt man dann in der Elektronik schon sehr weit! Alles weitere bringt dann der Experimentierbaukausten und wenn die Lust anhält, weitere Lektüre.
Du hast mitgeteilt, dass Du noch am Lernen des nötigen Basiswissens dieser Thematik bist. Deswegen ist es richtig, hier um Hilfe und Rat zu bitten. Allerdings sind dafür konkretere Angaben Deiner Versuchsanordnung und der Quelle dessen nötig. Die Funktion von Widerstand, Kondensator und Spule lassen sich in ihrem Zusammenwirken in einer möglichst einfachen Schaltung verständlicher machen. Der Weg des möglichen Verständnisses eines UKW-Radio ist dann natürlich noch mit viel neuem Wissenserwerb "gepflastert".
Ronn:@joe: Und was macht der Lautsprecher nach dem Schalter?!?!?
Den habe ich nun glattweg übersehen. Aber es ist so ...dass der Lautsprecher beim Verbinden der Leitungen (Schalter) knackt. Genau diesen Test gab es z.B. beim lustigen Radio- Weihnachtskalender MW- Radio mit TA7642 von 2011. Dort wurden 24 Versuche durchgeführt. Ein Versuch war..., Verbinde den Lautsprecher mit der Batterie (1,5V) und hörst Du das Knacken......usw.
Aber alles Spekuliererei...hier brauchen wir mehr Infos.

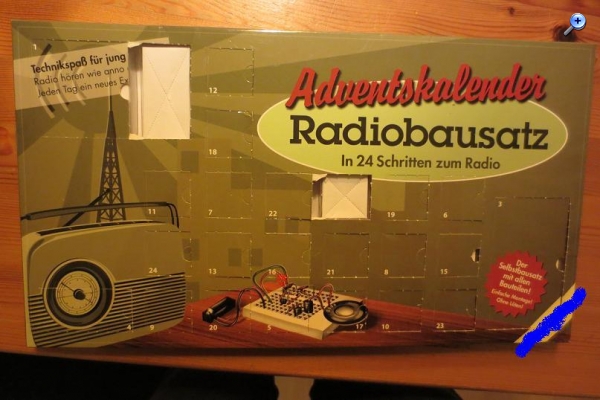

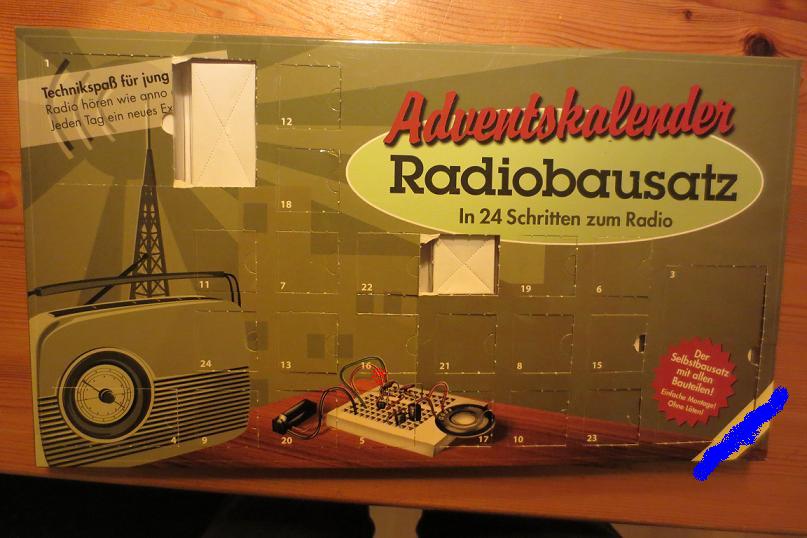

hier mal ein Bild vom Bastelkalender. Der Bausatz ist für Jugendliche und Anfänger entworfen. 24 Versuche bringen Dich auf den Weg zum Bastler. Das MW- Radio selbst funktioniert,..... ist aber eher unatraktiv, da kein Drehko mit beigelegt wurde und die Abstimmung über verschiedene Festkondensatoren realisiert wurde. Es gibt im Handbuch dazu Kombinationstabellen. Ansonsten aber eine niedliche Idee. Man kann heute dankbar dafür sein....
Gruß
joe
Den Hersteller habe ich unkenntlich gemacht. (blau) Aber wer kann es schon sein? Schade....früher gab es richtig gute Experimentierkästen. Es gibt richtige Sammler für diese heute fast ausgestorbene Sparte.
