Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
HB9: Wenn man sich auf LW und MW und untere KW beschränkt, kann man nach der rauscharmen Eingangsstufe auch einen AD8021-Opamp verwenden. Der hat eine Leistungsbandbreite >5MHz bei 10facher Verstärkung und ist sehr linear, so dass es keine Intermodulation gibt. Wegen dem höheren Rauschen eines OpAmps braucht es aber die diskrete Transistor-Vorstufe, die 10..20dB verstärken soll.
Hallo HB9,
wenn es um Nachtaufnahmen der Mittelwelle geht, benötige ich kaum mehr als 20dB Verstärkung. Das StemLab ist ein 14Bit-DSP, und die erwartbare, maximale Dynamik liegt bei 89 dB. Soviel wird kaum an einer Antenne zu erwarten sein. Bei ungefähr 60 dB ist bei meinem Dipol normalerweise Schluss. Benutze ich ihn auf Langwelle als Dipol, dann muss die vorgeschaltete Verstärkung 35 dB sein.

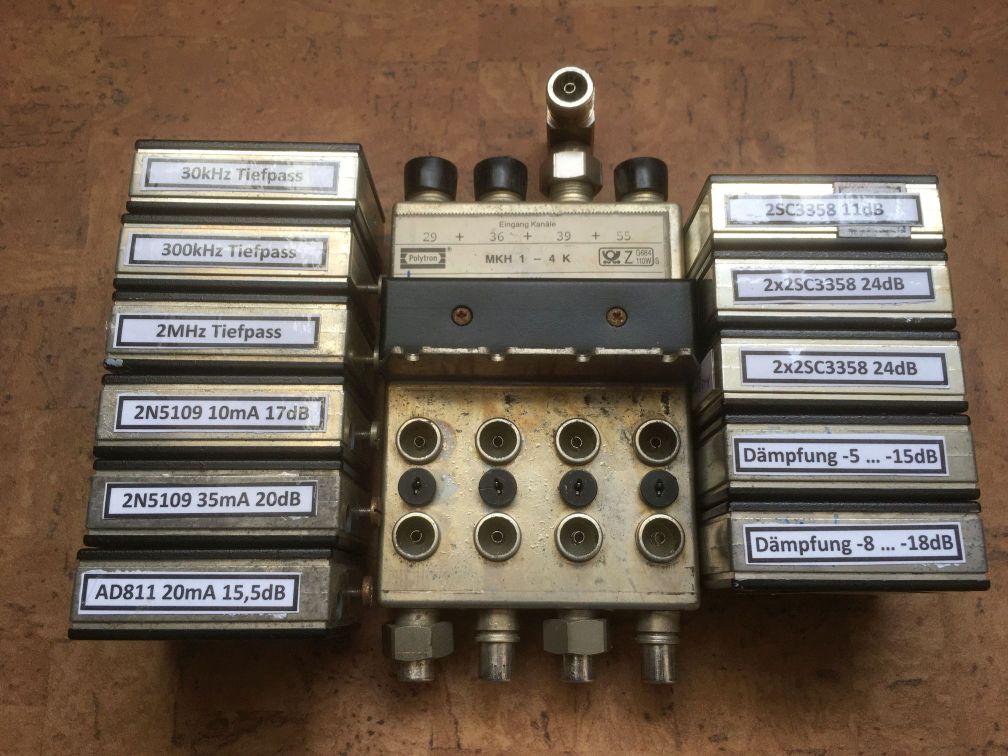

Heute habe ich einen Zweitontest gemacht, um zwei Dinge heraus zu finden:
1. Wie sind meine Verstärker im Vergleich zu bewerten 2. Wie hoch sollte der Strom in der zweiten 2N5109 Stufe sein.

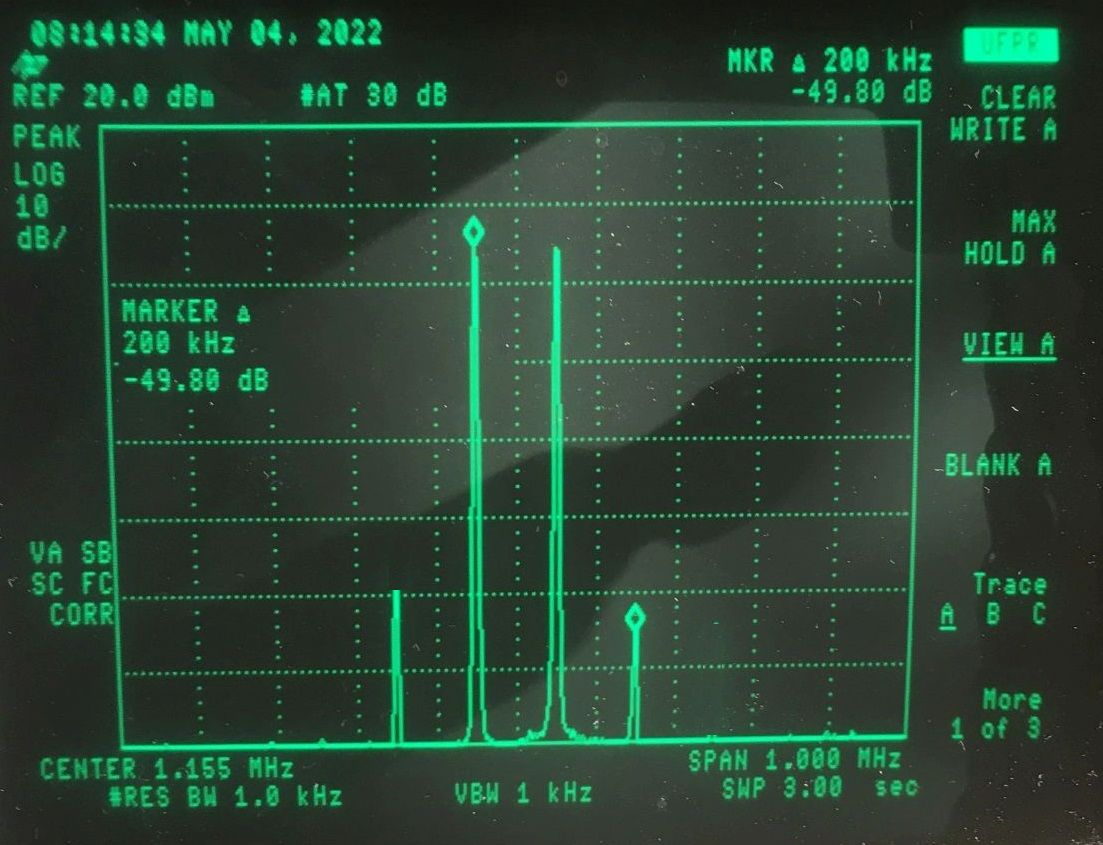

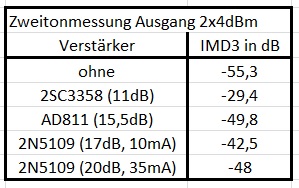

Sucht man ein Optimum für meinen alten Spektrumanalyser in Bezug auf Pegelbeaufschlagung und Vordämpfung, dann liegt die Grenze für Intermodulationsmessungen bei etwa -70dB. Nun wollte ich aber der Zielgrösse 1Vss Ausgangssignal nahe kommen und stellte einen IMD3 von -55 dB ohne Verstärker fest. Der Vergleich fiel folgendermassen aus:
Nun sollte man annehmen, dass der AD811 ideal und besser als der 2N5109 ist. Er zeigte jedoch deutliche Kreuzmodulation beim Empfang der BBC auf 198 kHz durch dem Mainflinger EFR Sender auf 129,1 kHz. Eine Kaskadierung der beiden 2N5109 erbrachte jedoch lupenreinen Empfang ohne Störungen, obwohl die Gesamtverstärkung um 3 dB höher lag. Während sich der IMD3 bei einem Collectorstrom zwischen 10 und 20mA kaum unterschied, stieg er bei 35mA deutlich an (wie auch die Verstärkung).
Gruss Walter
Nachtrag:
Unter IMD3 versteht man die Absenkung der Indermodulationsprodukte 3.Ordnung, also 2xf2-f1 und 2xf1-f2. Sie entstehen im gleichen Frequenzabstand wie dem der beiden Trägerfrequenzen f1 und f2. Kreuzmodulation dagegen gehorcht keiner direkten mathematischen Beziehung, obwohl auch sie an einer nicht linearen Übertragungskennlinie entsteht. Sie tritt meistens im Bereich der Aussteuerungsgrenze in der Nähe des 1dB-Kompressionspunktes auf.

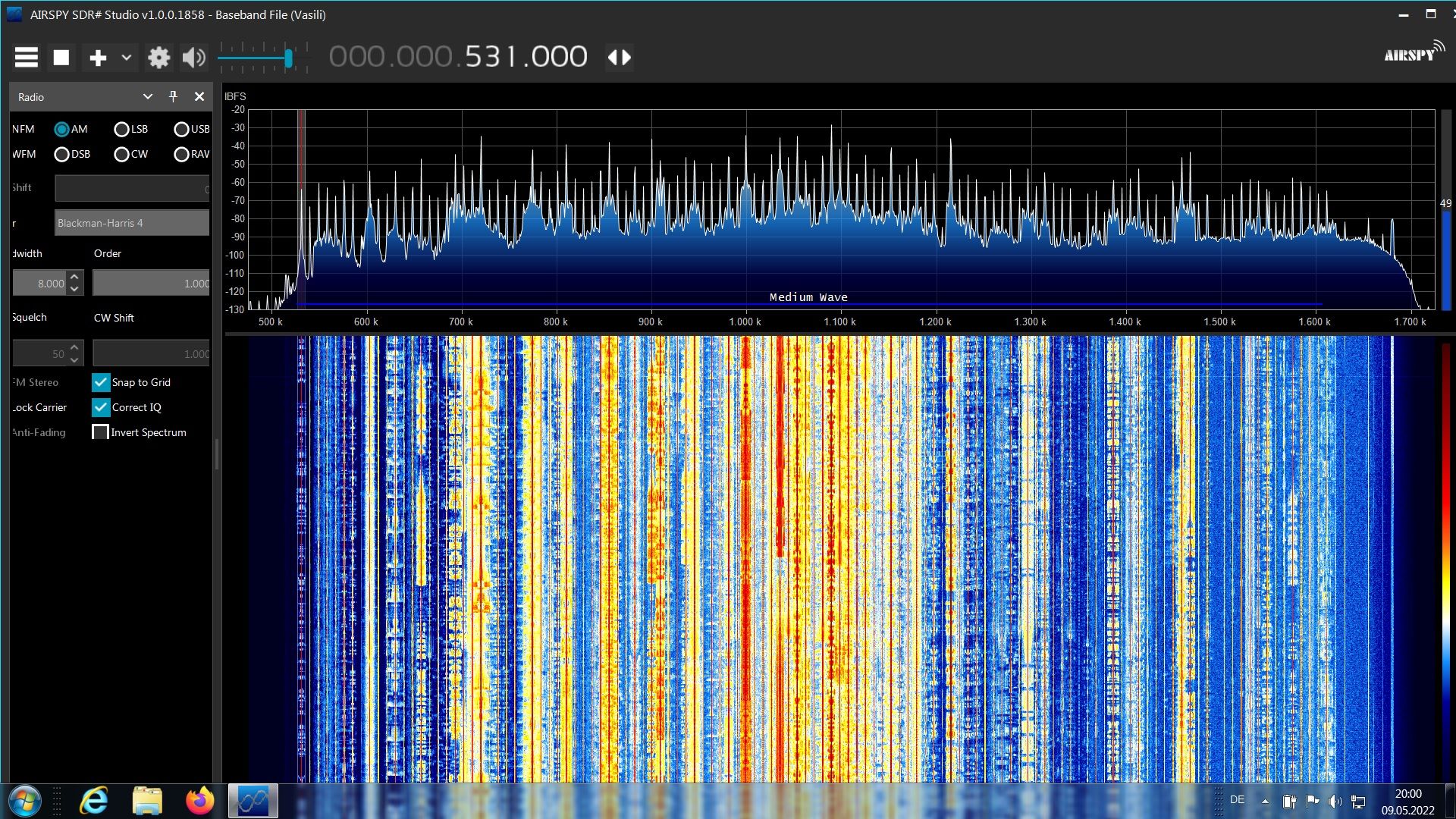

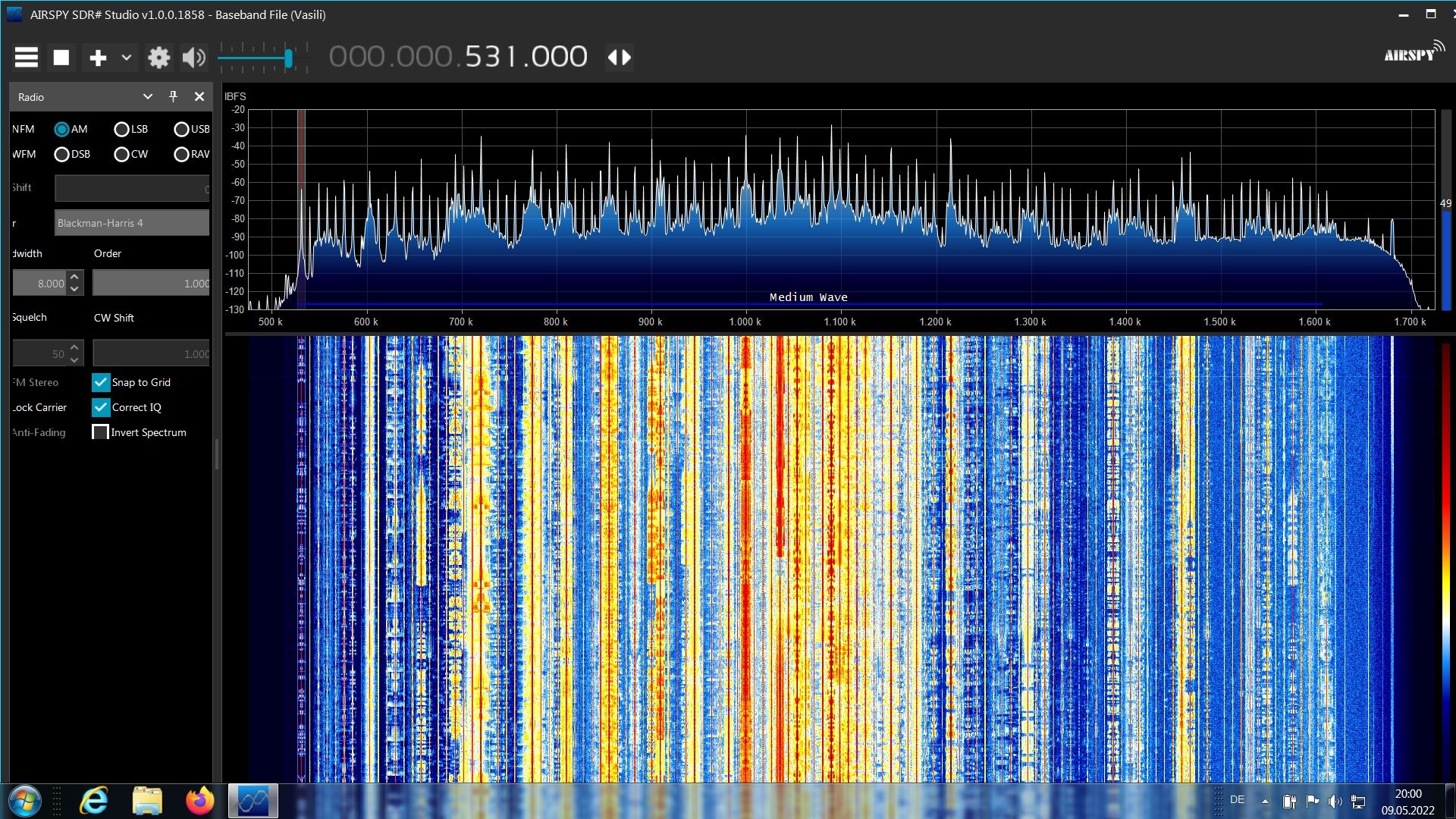

Die mit StemLab aufgenommenen Dateien können auch mit SDR# dargestellt und angehört werden. Dazu muss sdr# mit den community plugins installiert werden und unter ...\plugins\rtl_433 von der github-Seite folgende 3 dlls hineinkopiert werden: GraphLib.dll, SDRSharp.rtl_433.dll und rtl_433.dll. Als Quelle muss der Baseband-Recorder von Vitalii aufgerufen werden. Die von Cohiradia erzeugten Dateien haben die Endung *.dat und sollten in *.raw umbenannt werden. Sämtliche Zahlenwerte, die im Dateinamen stehen, sollten vermieden werden, jedoch am Ende des Namens -xxxkHz für die Mittenfrequenz eingetragen werden. Als SBR-Wert nach Aufruf (Zahnradsymbol!) der Datei gilt die Bandbreite in Hertz.
SDR# erlaubt eine bequeme Analyse der Aufnahmen mit allen guten Eigenschaften, die das Prinzip eröffnet: maximale Dynamik, alle Sendearten mit Bandbreiten bis runter auf 10Hz. Allerdings funktioniert das Abspielen auf historischen Radios nur mit der Hardware StemLab in sinnvoller Weise.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Historische Breitbandaufzeichnungen von AM-Bändern
Hallo Walter,
da ich wieder mal auf die Tücken von OpAmps reingefallen bin, möchte ich es hier beschreiben, vermutlich ist das auch bei dir der Grund, warum der AD811 Intermodulation produziert.
Ein OpAmp-Verstärker ist ja bekanntlich ein stark rückgekoppeltes System, und hier ist der Hund begraben. Hat man am Eingang ein Signal mit ausreichend hoher Frequenz, so dass die OpAmp-Verstärkung nicht genügend gross ist, wird zu wenig Signal über die Gegenkopplung auf die Differenzstufe zurückgeführt mit dem Ergebnis, dass die Differenzspannung ansteigt und die Differenzstufe übersteuert. Dadurch verwandelt sich die Stufe in einen additiven Mischer, was Intermodulation erzeugt. Das ist ein bekanntes Phänomen, deshalb gibt es auch bei jedem ernstzunehmenden Hifi-Verstärker am Eingang einen Tiefpass, der diese hohen (unhörbaren) Frequenzen unterdrückt, damit sie nicht die Differenzstufe übersteuern.
Relevant für das Abschätzen der höchsten Frequenz, die ein Opamp noch verarbeiten kann, ist dabei nicht die Bandbreite, sondern die maximale Anstiegsgeschwindigkeit (Slew Rate) am OpAmp-Ausgang gemäss Datenblatt. Diese muss grösser sein als die tatsächliche Anstiegsgeschwindigkeit des verstärkten Signals, mit einem Faktor 2 liegt man meistens gut. Nimmt man ein Sinussignal am Verstärkerausgang mit Amplitude A und Frequenz f der Form
A * sin(2*pi*f*t),
dann ist die maximale Anstiegsgeschwindigkeit die Ableitung im Nulldurchgang, also z.B. für t = 0:
maxSlewrate = 2 * pi * f * A,
die Einheit ist V/s, somit muss man den Wert durch 1e6 teilen, um die übliche Einheit V/us der Datenblätter zu erhalten. Man sieht hier, dass neben der Frequenz auch die Amplitude des verstärkten Signals relevant ist. Nimmt man den AD811 mit 400V/us für realistische Ausgangssignale, kommt man auf etwa 30MHz bei 1V Ausgangsspannung und einem Faktor 2 als Reserve. Wenn aber ein starker UKW-Sender reinstrahlt, dürfte das Probleme geben. Abhilfe schafft ein einfacher L/C-Tiefpassfilter vor dem Verstärker. Weiter ist auch zu beachten, dass die maximale Slewrate vom OpAmp meistens mit steigender Belastung des Ausgangs absinkt.
Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
Hallo HB9,
das sind interessante Zusammenhänge, die Du in Zusammenhang mit SAQ schon einmal angesprochen hast. Hier ging es aber nicht um den AD811. Nun, am angeschlossenen Spektrumanalyser habe ich eigentlich keine relevanten Signale oberhalb der Grenzfrequenz des Tiefpasses von 2 MHz gesehen und im Längstwellenbereich sind die Signale am Dipol sehr viel schwächer als auf Langwelle.

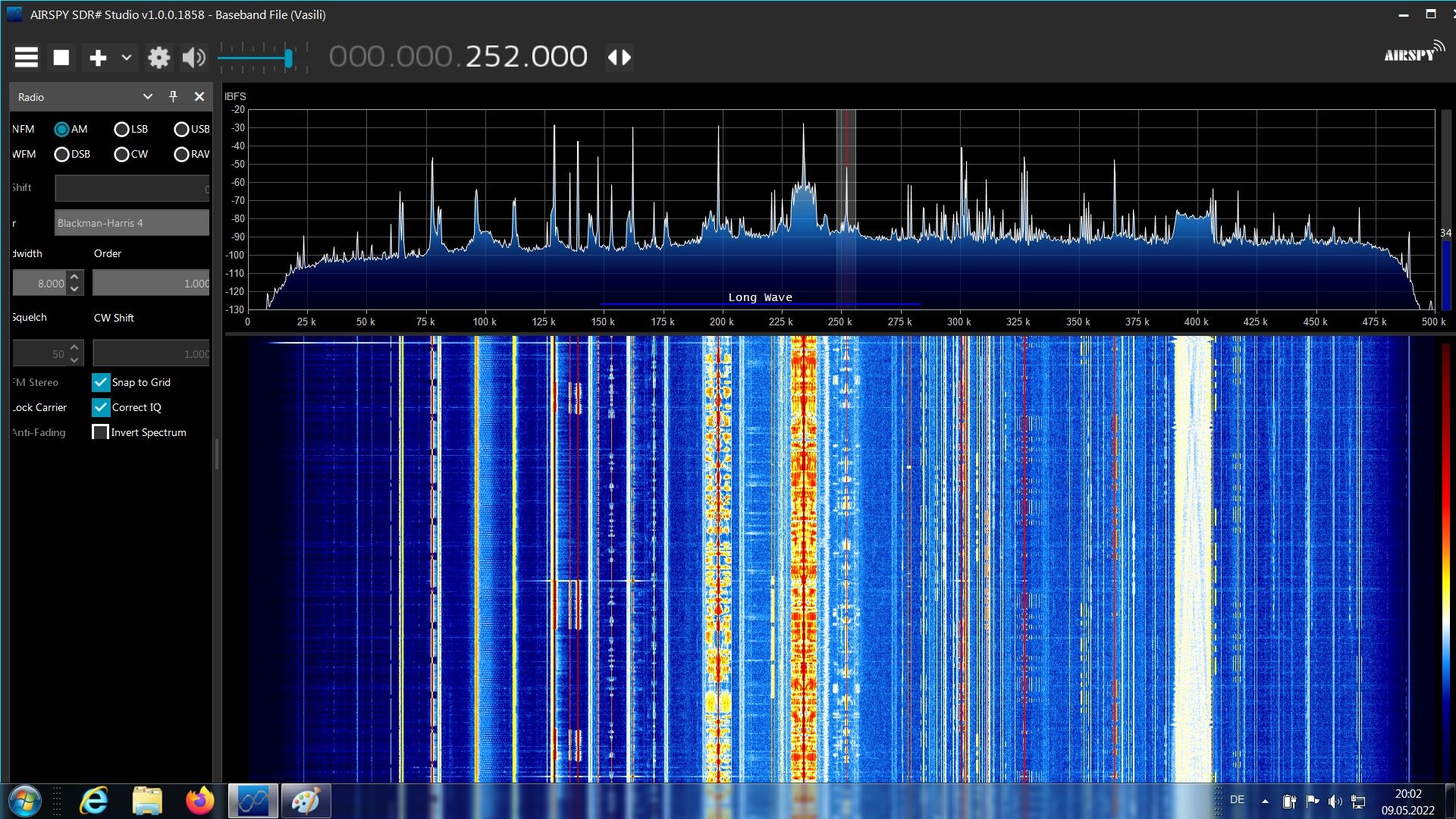

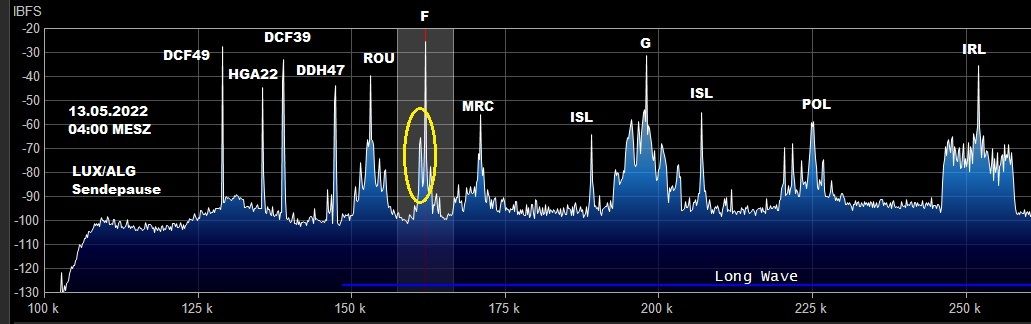

Heute Nacht um 04:00 habe ich unter Einschaltung eines 300 kHz-Tiefpasses eine Aufnahme der Langwelle gemacht. Herr Scharfetter, der das Cohiradia Programm geschrieben hat, war an den isländischen Sendern interessiert, die ich tatsächlich einfangen konnte. Beim Abhören der Aufnahme haben mich aber dann zwei Dinge sehr erstaunt: Das Zeitzeichensignal aus Allouis auf 162 kHz war deutlich mit einem Datensignal moduliert. Das wäre ja nicht wirklich verwunderlich, wenn man die Nutzung des Senders bedenkt. Das gleiche Signal war schwächer auch auf der BBC auf 198 kHz zu hören. Alle übrigen Sender waren soweit klar und ohne Geräusche zu lesen. Hinter dem 300 kHz Tiefpass waren die beiden 2N5109-Verstärker mit einer Gesamtverstärkung von 37,5 dB geschaltet.
Nun erinnerten mich Geschwindigkeit und Shift an die Längstwellensender, und höchstwahrscheinlich ist es der bekannte Luxemburg-Effekt, diesmal allerdings mit den beiden Sendern aus Le Blanc 20,9 und 21,75 kHz. Apropos Luxemburg - der Sender war wegen der Stromkosten ausser Betrieb, genauso wie Algerien auf 252 kHz, der seit gestern wieder sendet und die irische Langwelle in Schwebung so stört, dass man beide Sender eigentlich nicht mehr vernünftig hören kann. Die hohe Leistung aus Algerien war aber offenkundig nur eine "Eintagsfliege", denn der Sender ist wieder in den Kleinleistungsmodus geschaltet worden.

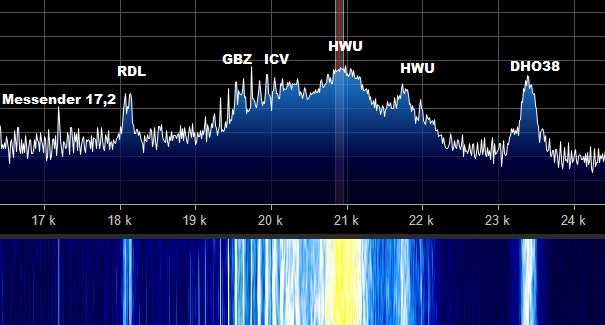

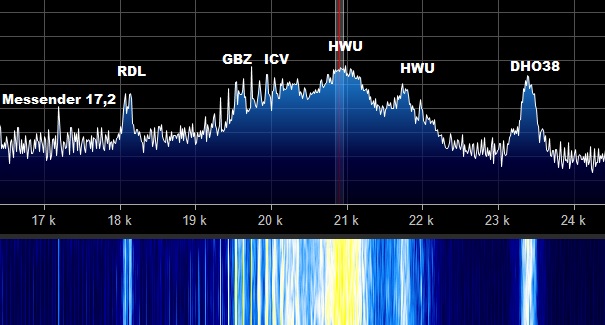

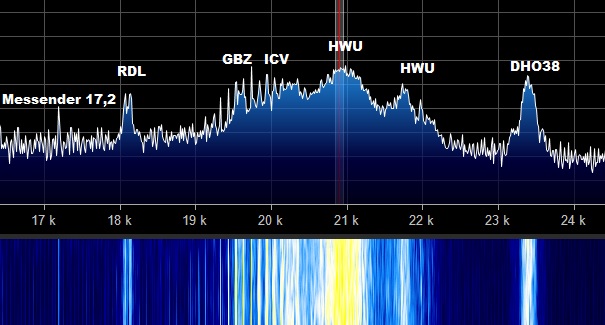

Für die folgende Längstwellen-Aufnahme erwies sich der AD811 Verstärker gefolgt mit dem 2N5109 (35mA, Gesamtverstärkung 35,5 dB) als die bessere Wahl. Das hat mit der Übertragungsfunktion des 4:1 Übertragers zu tun. Hier ist der Dipol als T bzw. 2xL und 243mH Spule über StemLab nach Masse geschaltet.
Der polnische Sender ist bei mir normalerweise nicht zu hören, weil die Senderantenne eine Nullstelle in meine Richtung hat. Nachts funktioniert der Empfang normalerweise gut. Der Träger war aber bei der Wiedergabe dauerhaft unterdrückt, was ich dem Aufnahmeprogramm und nicht einem selektiven Schwund zuschreibe. Ich hatte als Mittenfrequenz genau die Trägerfrequenz 225 kHz genommen, was man wohl vermeiden sollte.
Als letzten Versuch bis zum Alexanderson-Tag habe ich eine Aufnahme nur an 12V versucht, die auch erfolgreich war. Angeschlossen waren der 12V-Windows-10-Rechner, die beiden Vorverstärker und das StemLab. Vielleicht gelingen mir beim nächsten Stromausfall, von denen wir in den letzten Monaten schon 5 hatten (!) spektakuläre Aufnahmen, hier allerdings vorzugsweise in Amateurfunkbändern.
Re: Historische Breitbandaufzeichnungen von AM-Bändern
Hallo Walter,
zur Phasenmodulation von BBC auf 198kHz: So viel ich weiss, überträgt der ebenfalls phasenmodulierte Zeitinformation so wie Allouis, somit wäre also alles in Ordnung. Bei mir ist momentan der Störpegel zu hoch, um ihn sinnvoll auswerten zu können, sonst hätte ich da mal gemessen.
Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
Nein, nein HB9, das ist ein datenmodulierter Pfeifton, wahrscheinlich aus der Differenz der beiden Einzelsender, die man recht deutlich in AM, Bandbreite 9kHz hören kann. Die normale Modulation hört man nur mittels Überlagerung durch z.B. BFO.
In der Datei zuerst Marokko 171 kHz, dann 162 kHz, am Schluss kurz 198 kHz, aufgenommen mit 9kHz Bandbreite AM, Tonhöhe = 21,75kHz-20,9kHz=850Hz.
Von mir sind aus gesehen: Nador QTE 199, Allouis 220, Le Blanc 222 und Droitwich 280°. Entfernungen in etwa gleich, ausgenommen Nador/MRC mit 1874km.
Nachtrag: Beim erneuten Abhören der Aufnahme NDB Graz (AUT) in Schwebung mit ONL Lüttich (BEL) auf 290 kHz und Kaunas (LTU) auf 343 kHz identifiziert.

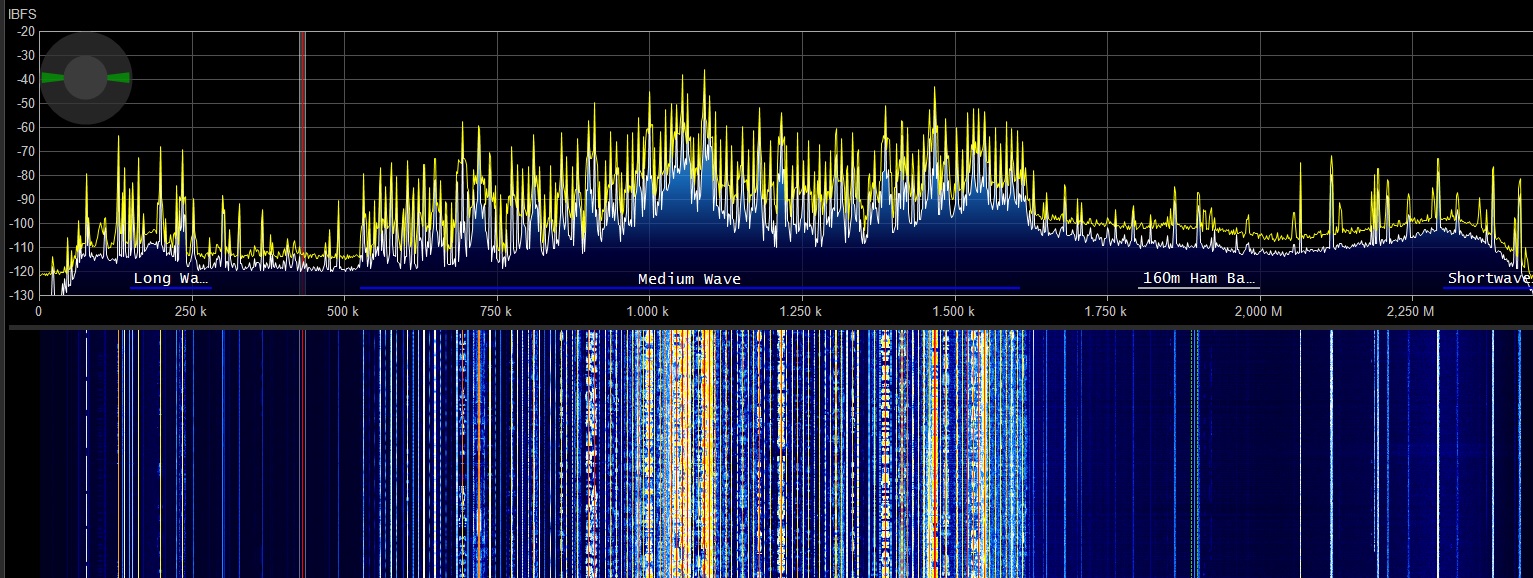

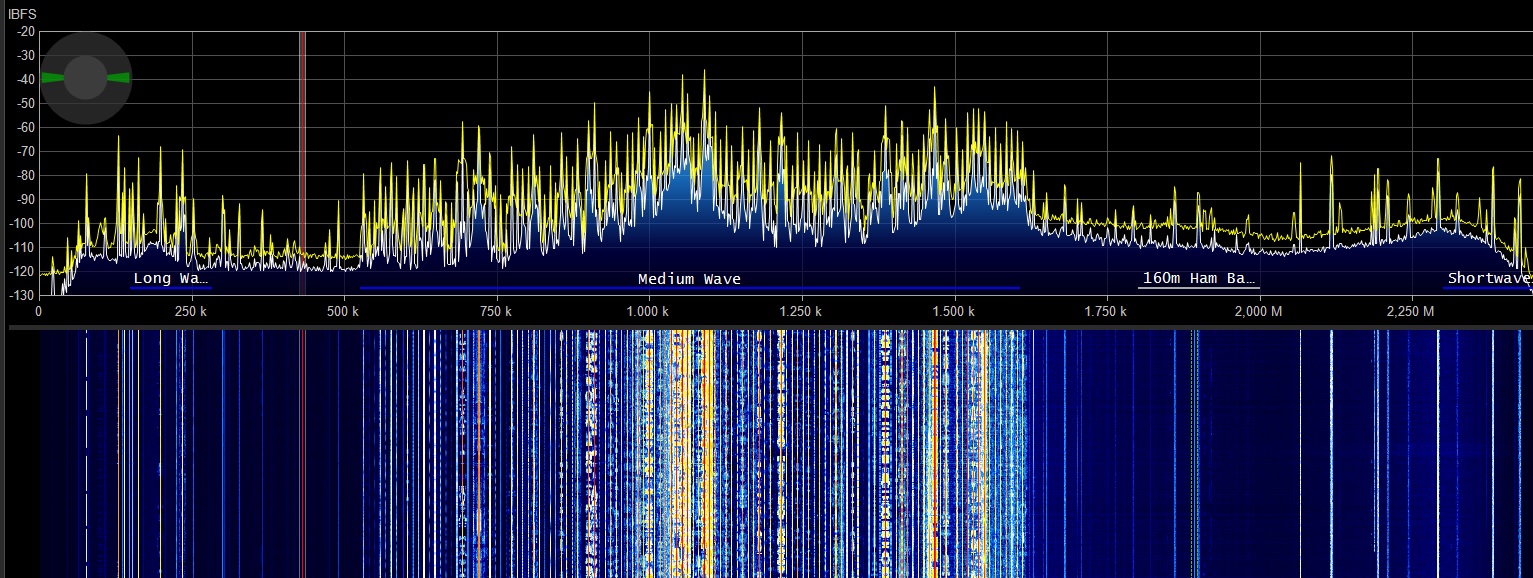

Einen Teil meiner Datensätze wurde unter https://cohiradia.radiomuseum.org/download/data/WB_2022A/ eingestellt. Wer wissen will, wie sich die Mittelwelle nachts in Kalifornien so anhört, wird hier fündig: https://cohiradia.radiomuseum.org/download/data/SR_2022B/ Mit der maximal möglichen Bandbreite von 2,5 MHz wurde eine Nachtaufnahme ganz ohne Vorverstärkung gemacht. Trotzdem lassen sich von DHO38 bis 160m Amateurfunk alle Aussendungen detektieren (von 20kHz AM bis 10Hz CW):

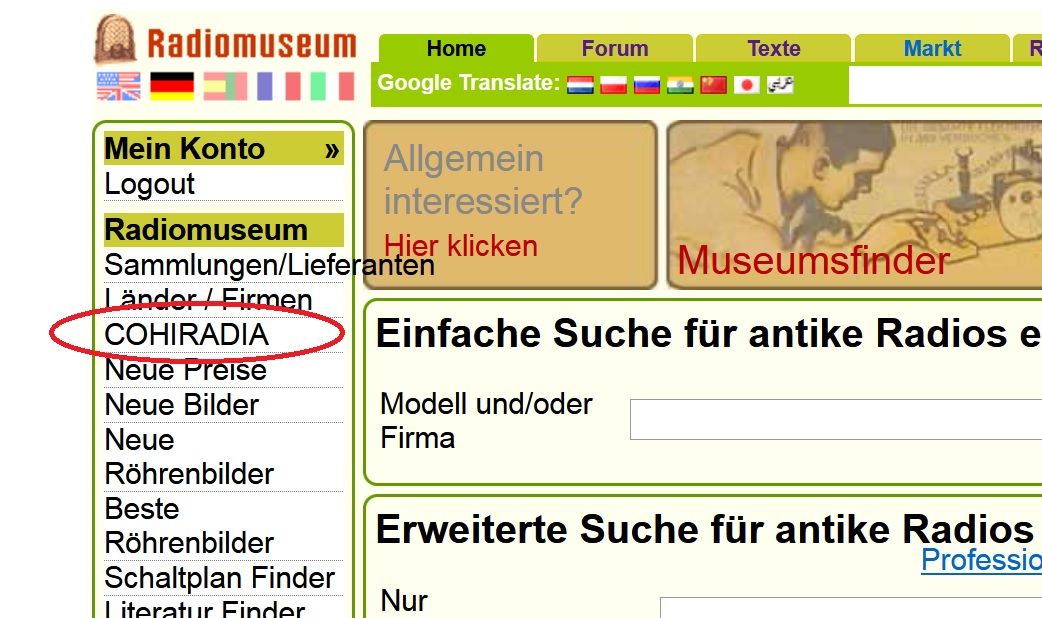

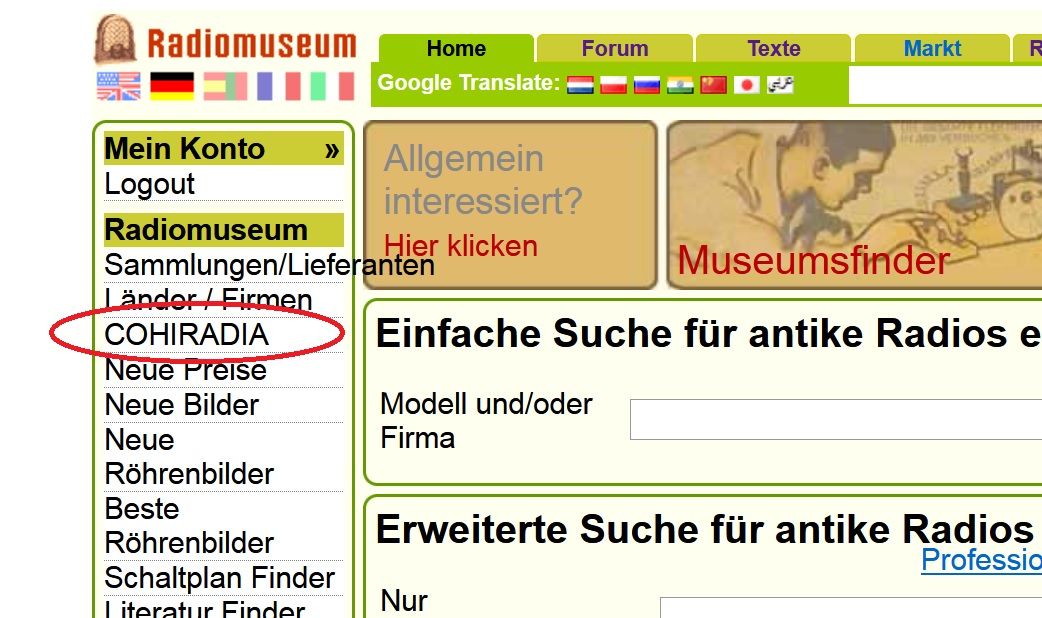

Das Thema ist dem RM wichtig, wie der neue Menuepunkt zeigt:
Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
Hallo zusammen,

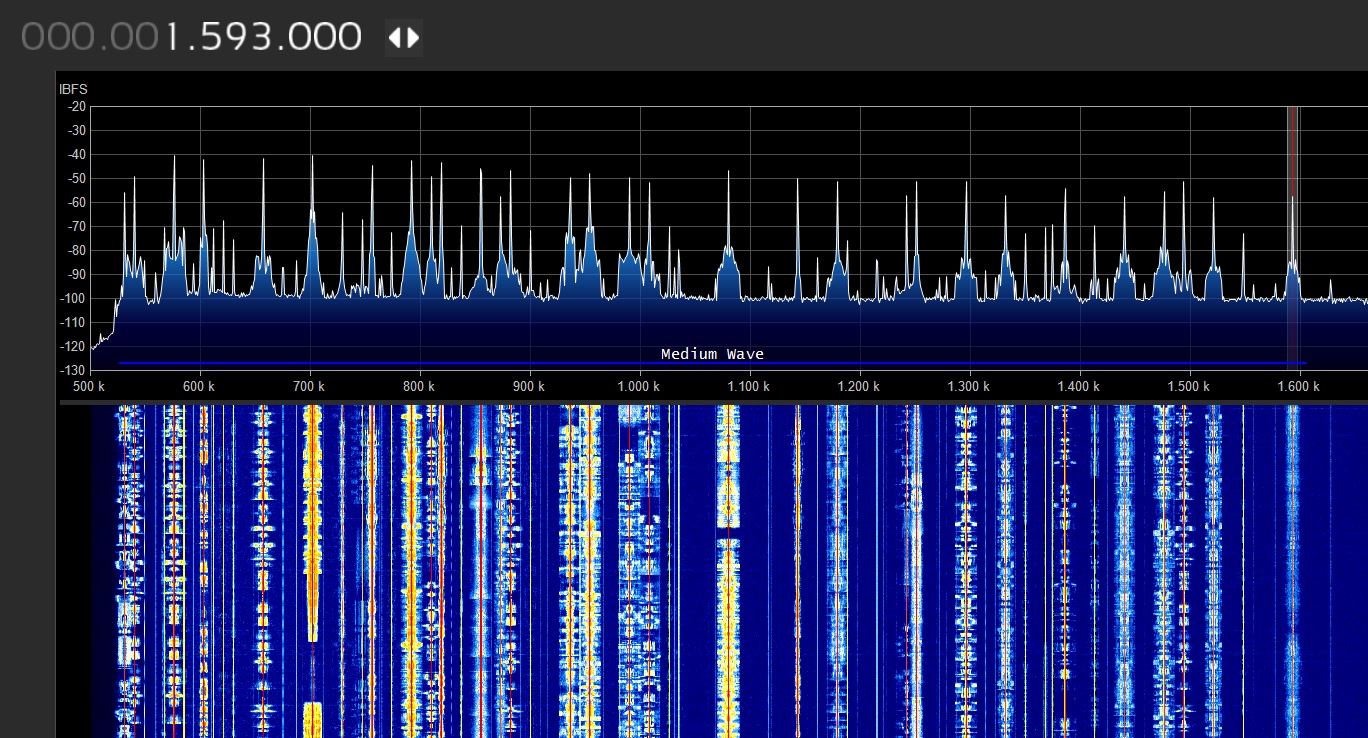

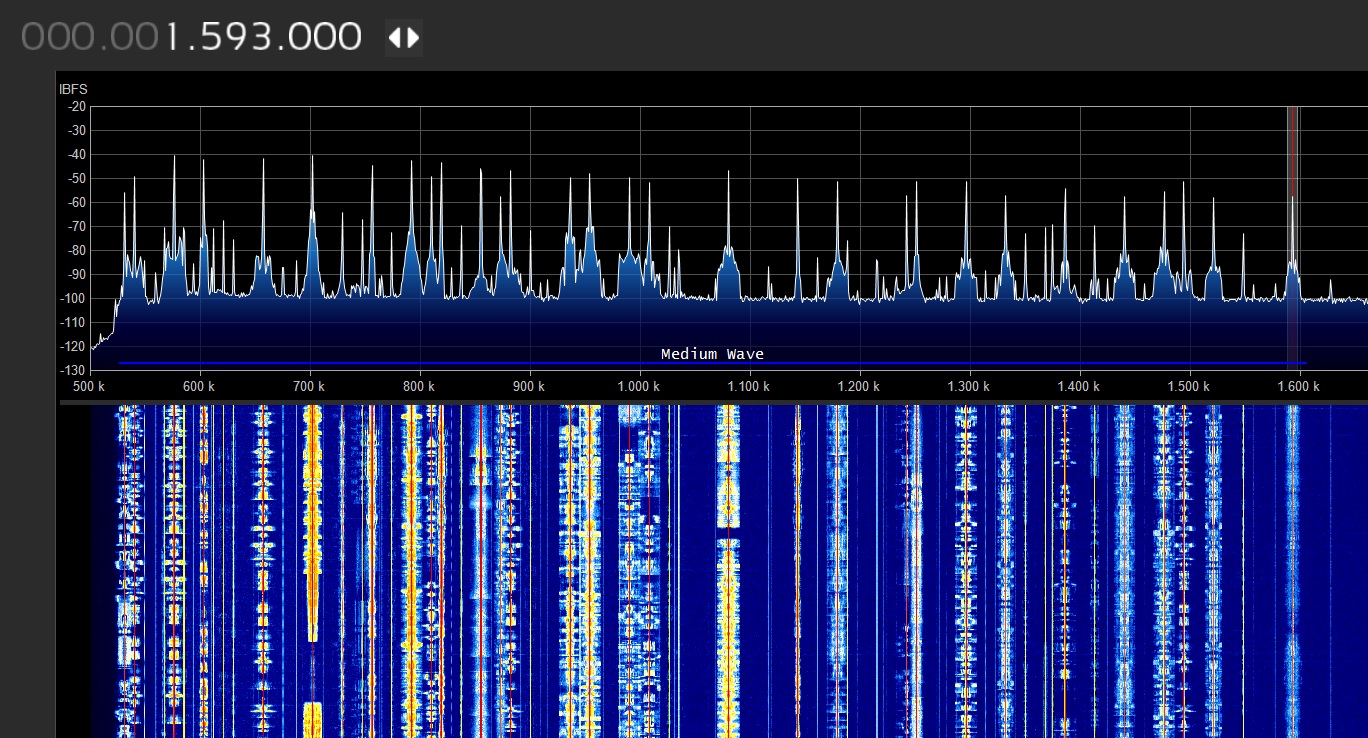

seit gestern gibt es beim Radiomuseum.org unter COHIRADIA auch eine Aufzeichnung des Mittelwellenbandes von Christian Holme, wie es sich in Neuseeland darstellt. Darin enthalten sind 50 Aussendungen!
Absolut störungsfreier Empfang, wie wir es in Europa nie hatten!
Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
Hallo zusammen,
beim COHIRADIA Projekt gibt es seit heute eine interessante Neuerung.

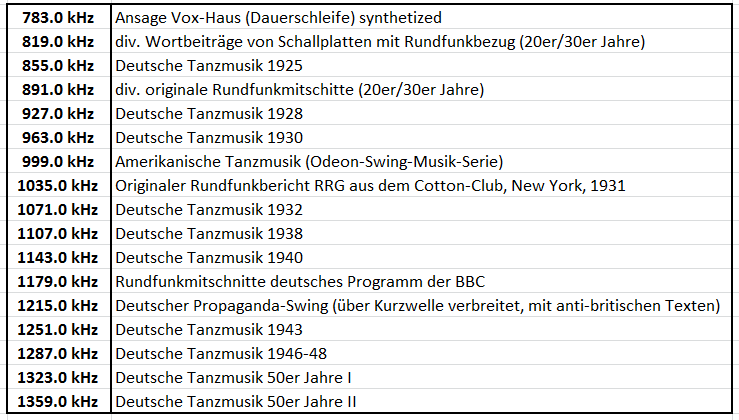

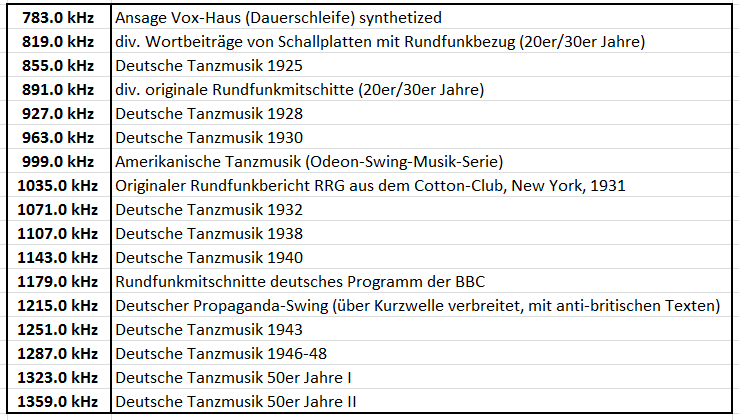

Weil breitbandige Aufzeichnungen aus der Epoche der Geburtsstunde des Rundfunks logischerweise nicht vorliegen können, wurde eine Stundendatei mit 17 Einzelträgern und folgender Belegung erstellt:
Zum Abspielen auf einem historischen Radio muss ein sendefähiges SDR vorhanden sein. Will man das auf einem Computer hören, dann reicht ein kostenloses Programm, wie z.B. SDRuno.
Der Zugang für Mitglieder des Radiomuseums ist hier zu finden:
Das Abdecken der Zeit bis zu den auch vorhandenen, digitalisierten Videorecorderaufnahmen (60-er bis 80-er) ist aus urhebertechnischen Gründen allerdings problematisch.
Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
Hallo, vielen Dank für den Beitrag. Als Oldie kenne ich noch den Klang von MW Aussendungen. SDRuno installiert, funktioniert perfekt mit den Dateien vom Radiomuseum. Vielleicht doch noch ein SDR Kästchen erwerben? Habe eine Reihe alter Radios mit LW und MW. Mit Gruß, Sven
Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
Hallo, habe festgestellt daß RDSuno Webseite nur Empfänger anbietet. Hat jemand eine Lieferquelle für einen SDR Sender/Empfänger mittelwellentauglich und nicht sehr teuer ? Mit Gruß Sven
Re: Historische Breitbandaufzeichnungen von AM-Bändern (Projekt Cohiradia)
oldie: Hat jemand eine Lieferquelle für einen SDR Sender/Empfänger mittelwellentauglich und nicht sehr teuer ?
Hallo Sven,
ich war wegen einer Erbangelegenheit eine Woche lang in Polen.
Sendefähiges SDR und trotzdem billig wird kaum gehen. Ich habe auch in den sauren Apfel gebissen und 400€ für das StemLab ausgegeben, das bei allen namhaften Elektronikläden erhältlich ist. Mit anderer Software ergeben sich dann auch diverse Messmöglichkeiten.
Gruss Walter
Nachtrag vom 06.09.2024:
Für den lesefaulen Zeitgenossen gibt es seit heute auch ein Video:
