Zu der Beschaltung eingebauter Plattenspielern in Musiktruhen bzw. Geräten mit dem Zusatz Phono habe ich eine technische Frage. Wozu dienten in den meist eingesetzten Kristallsystemen verbaute Übertrager? Verschlechtern diese nicht eher den ohnehin schon bedenklichen Frequenzgang der Kristallsysteme ohne Entzerrervorverstärker?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Ein Plattenspieler mit einem Kristallsystem in Kombination mit einem Entzerrer ist mir nicht bekannt. Die Plattenspieler mit einem Übertrager haben ein magnetisches Abtastsystem. Solche Phonolaufwerke wurden bis Mitte der sechziger Jahre gefertigt und waren für Monobetrieb Normal und Mikro oder nur Mikro ausgelegt. Abtastsysteme 3MU für Normal- und Mikrorille, 4M nur für Mikrorille. Laufwerke mit diesen Abtastsystemen wurden auch in den Rochlitzer Phonosupern eingesetzt.

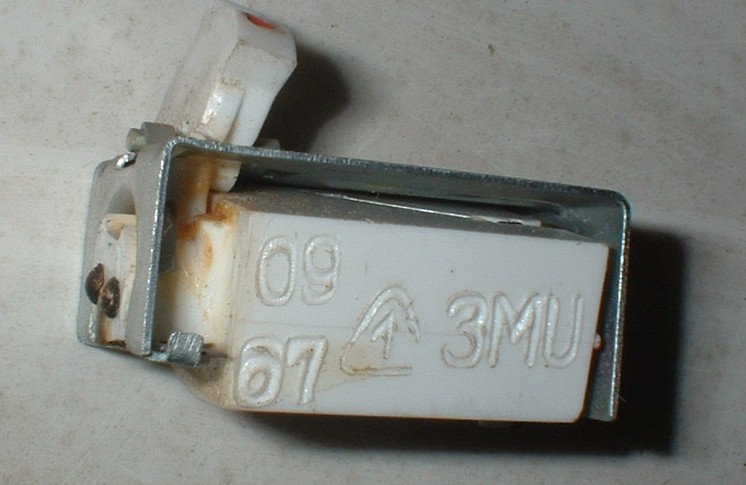

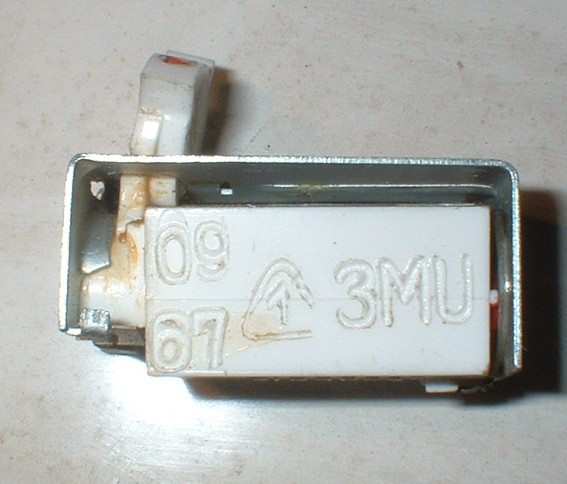

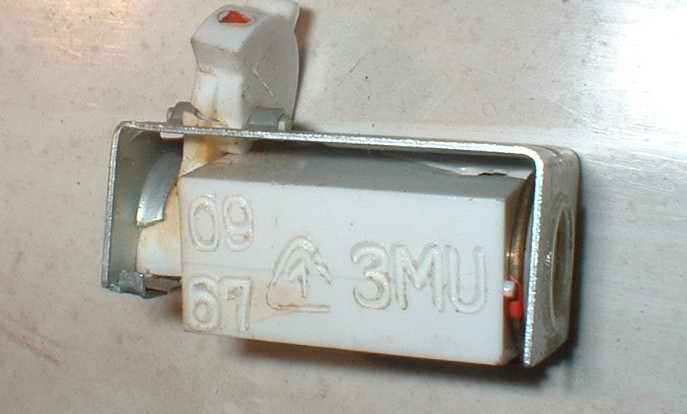

@Wolle, vielen Dank für diese Auskunft. Eingebaut ist ein 3MU, gibt es so etwas oder einen Nachbau noch? Wieso ist aber sowohl Tonarmverdrahtung, als auch TA-Anschluß in stereo ausgeführt. Am Systemträger 3MU sind ebenfalls 2 Ausgangskontakte und an der Stirnseite der Massekontakt. Die interessanteste Frage ist, wozu der Übertrager und wie wird die Schneidkennlinienverzerrung bei Mikrorille wieder korrigiert? Eine andere Baustelle ist das Steuergerät, welches System ist KS22? Gibt es irgendwo eine Bedienungsanleitung oder einen Wartungsplan für den P10 von Ziphona (Werkstattbuch Stradivari 3 stereo / Steuergerät)?

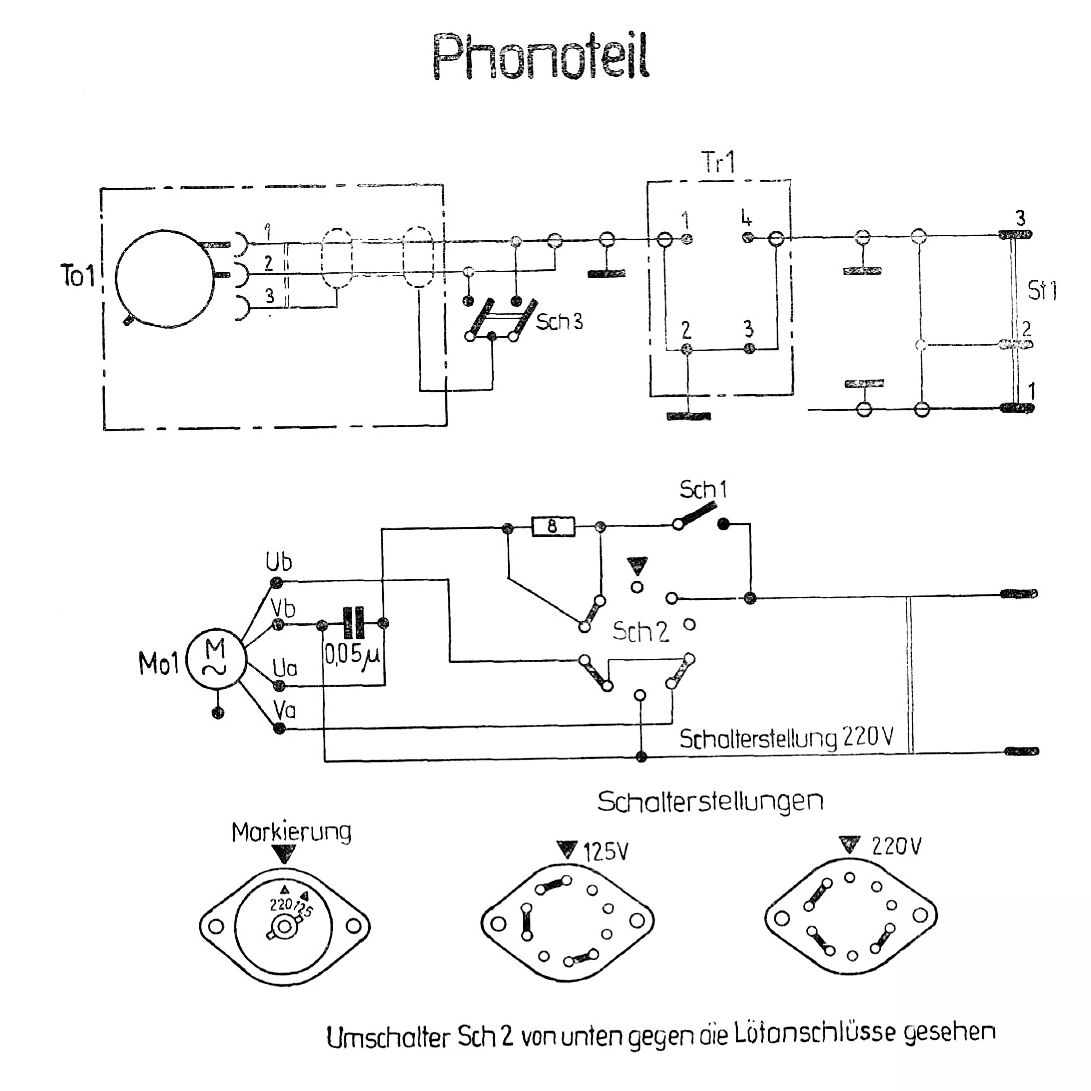

Es ist heute fast unmöglich, noch Informationen zu Abtastsystemen und zu Phonolaufwerken zu finden. Im Anhang die Schaltung eines Plattenspielers mit einem magnetischen Abtastsystem und dem zugehörigen Trafo. Dieser dürfte nach meiner Einschätzung das Ausgangssignal des Abtastsystems anheben, damit ein Röhrenverstärker ausgesteuert werden kann. Die Schaltung gehört zum Rochlitzer Oberon und müßte in dieser Form auch in anderen Phonosupern eingebaut gewesen sein.

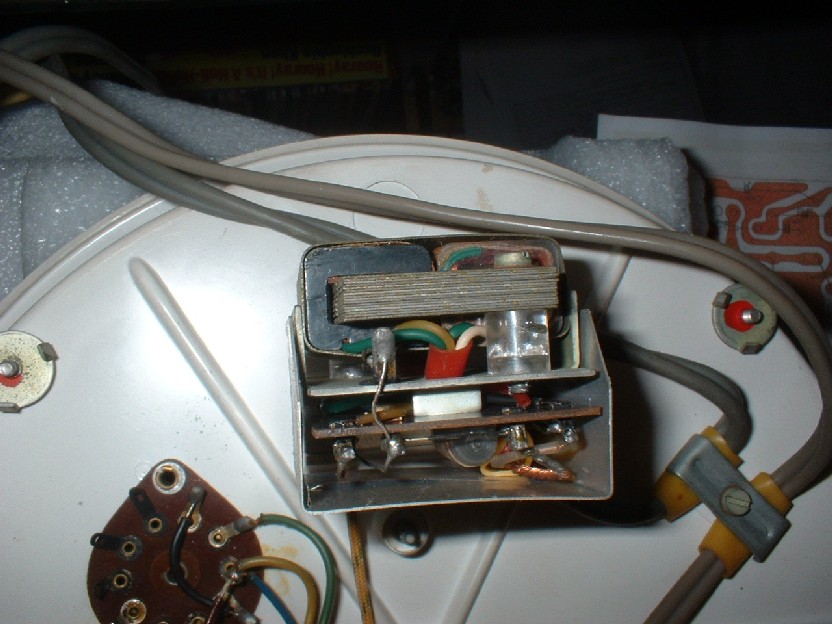

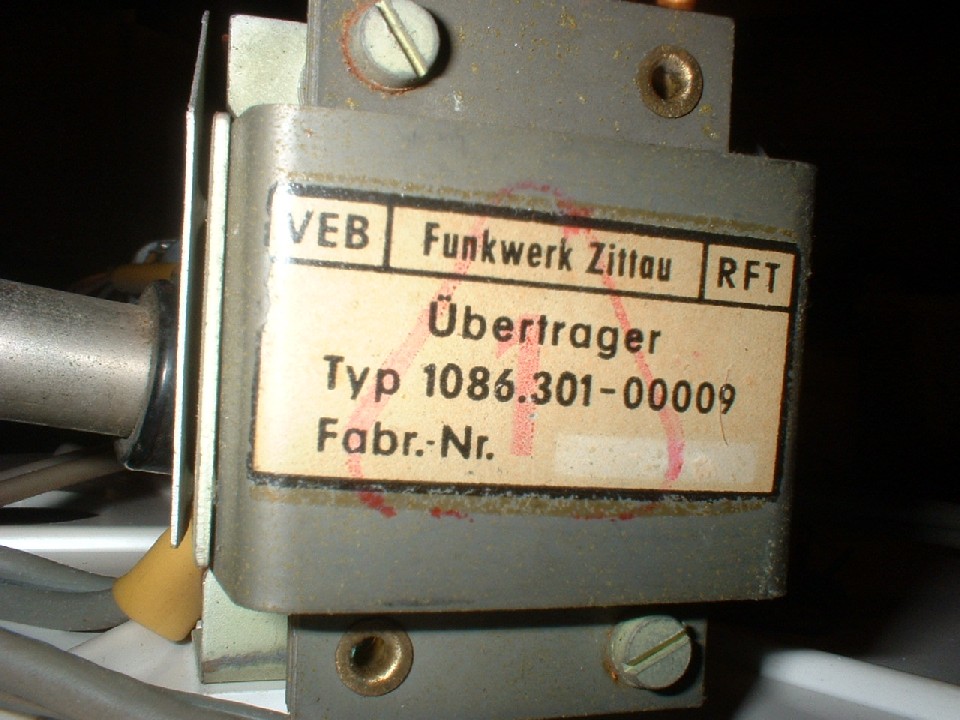

Super Antwort, genau aus dem Oberon Phono 63 stammt der eine P10! Die Übertragerbeschaltung im Ausschnitt ist ja schön inkorrekt! Da ist noch ein Kondensator und ein Wiedrstand verbaut, außerdem sind insgesamt 4 Spulen vorhanden. Ich werde das einmal versuchen hier einzustellen, weiß aber nicht wie (Wie bekomme ich eine word-Datei in ein akzeptiertes Format?).

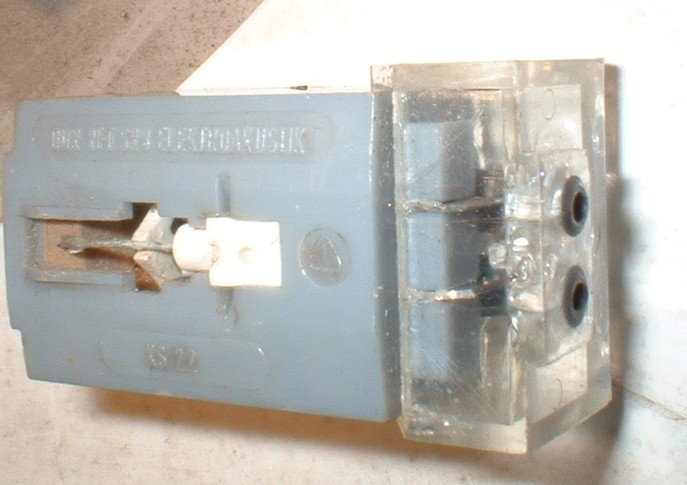

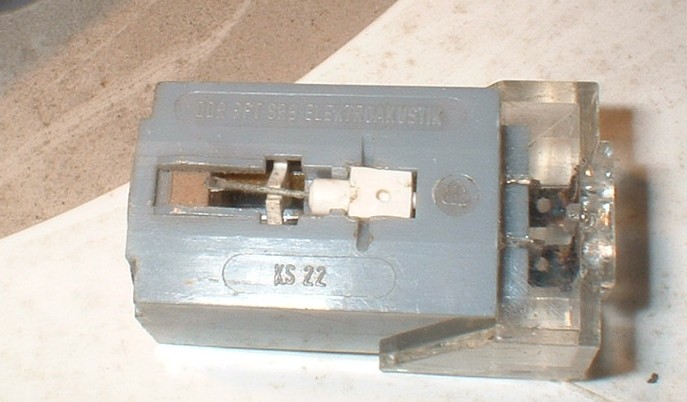

Wie siehts mit dem KS22 aus hört sich nach Kristallsystem an.
Mein größtes Problem ist das Verständnis der Funktion?? Wie schalte ich das Gerät ein und wie wird es bei Mittelstellung des Tonarms ausgeschaltet?
Die mir bekannten Werkstattbücher von Rochlitz verweisen zum Plattenspieler auf die Dokumentation des Herstellers. Bisher habe ich zum Chassis P10 keine Unterlagen gefunden.
@Wolle Unterlagen sind bei mir (Originale!) Leider fehlen genau die Bildseiten mit den Vorverstärkern und Übertrageranschlußplänen, ich bleibe dran. MfG Florianska
