[Übertragen] * Euer Lieblingsradio?
  •
 1 .. 10 11 12 13 14
 1 .. 10 11 12 13 14
30.01.22 17:55
Wellenreiter

WGF-Premiumnutzer

30.01.22 17:55
Wellenreiter

WGF-Premiumnutzer

Re: * Euer Lieblingsradio?

Hallo,
mein Lieblingsradio ist von Grundig der Signal 700 Bj 1974.
Er hat einen sehr guten Lautsprecher und eine tolle Empfangsleistung.
Meine Antenne ist ( Bitte nicht lachen ) die Regenrinne die über 3 Wohnblocks entlang geht.

Grüße an alle

Kurt

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
31.01.22 01:48
Hajo

WGF-Nutzer Stufe 3

31.01.22 01:48
Hajo

WGF-Nutzer Stufe 3

Re: * Euer Lieblingsradio?

Hallo

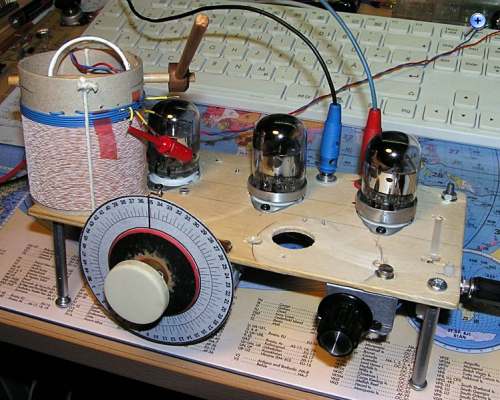

Hier mein momentaner Favorit
Das ist der Probeaufbau für den neuen SAQ RX, welcher aktuell auf MW läuft und hoffentlich noch vor der nächsten Sendung fertig wird



Gruß in die Runde
Hajo

Datei-Anhänge
0V2 mit 12Ж1.JPG 0V2 mit 12Ж1.JPG (39x)

Mime-Type: image/jpeg, 128 kB

31.01.22 09:54
nsalis

Einsteiger

31.01.22 09:54
nsalis

Einsteiger

Re: * Euer Lieblingsradio?

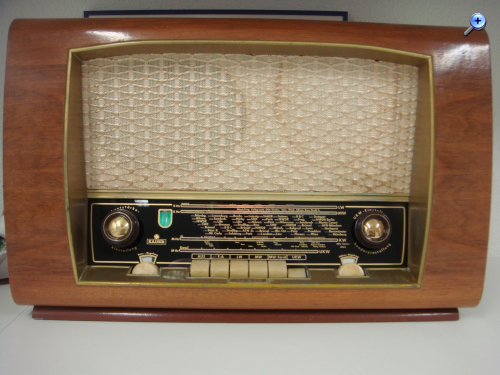

Ich habe spektakulärere Geräte aber ein bisschen ans Herz gewachsen ist mir dieses relativ unscheinbare Radio, der Kaiser 1140W. Die Konstruktion ist recht praktisch; es ist eines der wenigen Radios, bei welchem sich das Chassis stabil auch in senkrechter Position auf dem Tisch plazieren lässt. Elektrisch müssen die üblichen hochohmigen Widerstände und tauben Elkos ersetzt werden. Der tote Selenplatten-Gleichrichter kann durch Parallelschalten von 1N4007-Dioden repariert werden.

Die Ferritantenne wird durch Drehen am grossen Kartonrad an der Rückseite ausgerichtet. Auf AM ist die Empfangsqualität so, wie bei dieser Röhrenbestückung erwartet werden darf. Der UKW-Teil funktioniert einwandfrei. Auch beim Anlegen des dichten UKW-Programmpaketes vom Kabelnetz konnte keine Intermodulationsbildung festgestellt werden, was nicht selbstverstänlich ist. Ungewohnt und wohl vielen Gerätebesitzern entgangen ist die Möglichkeit, Kurzwelle zu hören. Hierzu darf einfach keine der Klaviertasten gedrückt sein.

Die Drossel zwischen UKW-Dipol- und AM-Antennenbuchse musste ich einseitig ablöten, sonst wurde der AM-Empfang von Signalen, die dem UKW-Kabelanschluss überlagert sind, gestört.

Erfreulich ist die Klangqualität: Der gute Breitbandlautsprecher und die ausgeklügelte frequenzabhängige Gegenkopplung führt zu linearem Frequenzgang und ergibt einen - bei Röhrenradios mit eingebauten Lautsprechern eher seltenen - natürlichen Klang, so dass man für längere Zeit auch Sprache und Kammermusik gerne damit hört. Bei Kaiser-Radio muss jemand mit feinem Gehör und Konzerterfahrung für das Gegenkopplungs-Optimieren am Werk gewesen sein.





Nicolin Salis

Datei-Anhänge
DSC01671.jpg DSC01671.jpg (47x)

Mime-Type: image/jpeg, 350 kB

DSC01662.jpg DSC01662.jpg (40x)

Mime-Type: image/jpeg, 335 kB

31.01.22 15:50
Axel

WGF-Nutzer Stufe 3

31.01.22 15:50
Axel

WGF-Nutzer Stufe 3

Re: * Euer Lieblingsradio?

Hajo:
Hier mein momentaner Favorit
Das ist der Probeaufbau für den neuen SAQ RX, welcher aktuell auf MW läuft und hoffentlich noch vor der nächsten Sendung fertig wird
Hallo Hajo,

Bei mir wartet auch noch ein halbfertiger 0-V-2 auf Vollendung. Damals bin ich irgendwie nicht unter 60 kHz gekommen.
Es war dann keine Rückkopplung mehr möglich.

Ich gespannt auf deinen Bericht.
Hast du schon mal eine Schaltung vorab?


Viele Grüße,
Axel

.........................................................................................................................
.
Da will man endlich mal in Ruhe die Werkstatt aufräumen und was passiert?
...Man hat keine Lust.


.

Zuletzt bearbeitet am 01.02.22 17:16

01.02.22 17:01
Hajo

WGF-Nutzer Stufe 3

01.02.22 17:01
Hajo

WGF-Nutzer Stufe 3

Re: * Euer Lieblingsradio?

Hallo Axel

Schau bitte hier


Gruß in die Runde
Hajo
