Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
Einen netten Gruß,
möchte ich an alle hier senden, die fleißig dazu beitragen das dieses interessante Forum lebendig bleibt. Hier lernt man von Euch sogar etwas aus den Historischen Hintergründen der Entwicklung von Rundfunk und Fernsehtechnik. Klasse weiter so! Zu meinem Colormat 4506(A) Baujahr Mai 1987 RFT DDR habe ich an Euch folgenden Reparatur-Hilferufe, zu sichtbaren Bilddarstellungsfehlern. Zuvor aber einiges zu meiner Geräte Komponenten Zusammenstellung, die ich aus nostalgischen Gründen in meinem Freizeitraum hege, Pflege und nutze zum schauen von guten alten DEFA Spielfilmen mit Freunden, wie „Der Baulöwe“ oder „Spur der Steine“. 1987 leistete ich mir nach langer Ansparzeit und hart verdienten „Alu Chips“, als Handwerker in der ehemaligen DDR, meinen ersten Farbfernseher Colormat 4506(A) für 5682 Mark und 40 Pfennige. Bis zum heutigen Tag ließ mich das Gerät noch nie im „Dunklen“ stehen. In der Fernsehbildwiedergabe zeigt die 23 Jahre alte Bildröhre immer noch eine klasse Darstellung. Vielleicht liegt es ja auch daran das ich die Bildröhre nicht „Kaput kontrastet“ habe. Meine allgemeinen Einstellungen liegen heute, Kontrast mit ca. 65 %, Helligkeit mit ca. 60% und Farbe mit ca. 35% aufgedrehten Reglern. Sein RF-Antennensignal erhält er von einem VHS Video Recorder der über Scart an einen DVD Recorder und digitalen Satelliten Receiver, mit der Bildschirmformateinstellung 4:3 progressiv Scan, angeschlossen ist. Den Stereo Fernsehton entnehme ich von den Cinch Audio Ausgängen des Satelliten Receiver. Dieses Audiosignal erhält dann mein Steuergerät (Receiver) - Rema Toccata 940 mit Zweiwegeboxen B 9325 Baujahr 1977 Ausgangsleistung 25W. Videotext, Programmplatzumschaltung und Regelung der Lautstärke erfolgt über die Fernbedienung des angeschlossenen Satelliten Receiver.

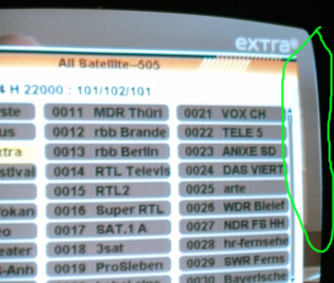

Reparatur-Fall 1: (Helle Streifen am rechten und linken Bildschirmrand) Seit einiger Zeit sehe ich an der rechten Bildschirmseite eine 2 bis 3 mm breite vertikal durchgezogene, helle, transparente Linie in der die Bildinformationen zwar vorhanden sind aber leider aufgehellt. Bei einem Fernsehbild mit fast schwarzen Inhalten am rechten Bildrand, ist diese 2 bis 3 mm breite vertikal durchgezogene, helle, transparente Linie so gut wie weg. Erst wenn ein Fernsehbild mit hellen Inhalten, besonders am rechten Bildrand zu sehen ist, wird diese 2 bis 3 mm breite vertikal durchgezogene, helle, transparente Linie wieder sichtbar. An der linken Bildschirmseite sieht man eine Rotbraune 2 bis 3 mm breite vertikal durchgezogene Linie, die bei normalem Fernsehbetrieb ob helle oder dunkeln Bilder kaum in Erscheinung tritt. Das folgende Foto zeigt bei angeschlossener Multimedia Festplatte über den Front AV Eingang des VHS Video Recorder, deutlich links und rechts beide Linien in diesen Bildschirmanzeigen.

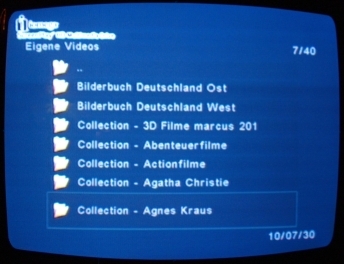

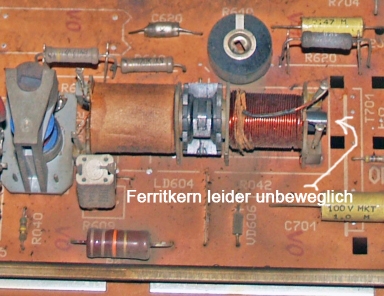

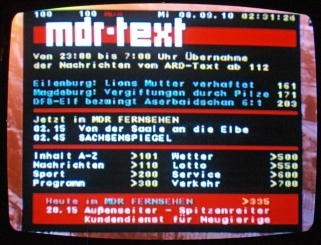

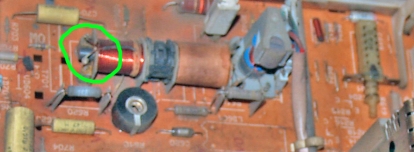

Habe versucht die Bildbreite mittels LD 6604 laut Service Anleitung Ausgabe H 9 für Colormat 4506 A, Colormat 4510 A und Colormat 4610 A vom VEB Fernsehgerätewerk „Friedrich Engels“ neu einzustellen, jedoch erfolglos. Auch der Versuch mit Hilfe der Spule LD 6602 etwas an der horizontalen Linearität zu korrigieren scheiterte. Wie man sieht ist der Kern der Brückenspule schon sehr weit draußen und das Stellrad lässt sich auch nicht mehr bewegen und ich weiß keine Lösung wie ich das wieder Gangbar machen kann. Wer kann mir bei einer Lösung helfen?
Anfrage-Fall 2: (Scartbuchse nachrüsten ohne 12 poliges AV(K) Modul am Colormat 4506(A) Würde das funktionieren? Da ich hinsichtlich des oben beschriebenen, Reparatur-Fall 1: (Helle Streifen am rechten und linken Bildschirmrand) nach einer Lösung suchte und unteranderem auch das HF Tuner-Modul im Verdacht hatte, zog ich dies kurzerhand aus seinem Steckplatz und trennte die Brücke die das ZDA-Modul mit der ZF vom HF Tuner-Modul versorgt, um das FBAS-Signal von der gelben Video Ausgangsbuchse des Satelliten Receiver direkt mit Masse an Pin 11 und FBAS-Signal an Pin 7 des ZDA-Moduls zu versorgen. Das Fernsehbild war noch besser als das vom Tuner bereitgestellte, aber der Fehler bestand weiterhin. Nun stellt sich bei mir natürlich das Interesse ein meinen Colormat 4506(A) mit einer Scart-Buchse nachzurüsten. Da ich mich aber bis jetzt vergeblich umgesehen habe dieses 12 polige AV(K) Modul zu organisieren möchte ich an Euch die Frage weiterreichen ob mir jemand mit Tipps, Schaltplan oder einer Lösung behilflich sein kann.
Es grüßt Euch Marcus
Messtechnik: Universal-Digital-Multimeter Kenntnisstand: (Autodidakt), begeisterter Hobby-Bastler, Allgemeine Grundlagen der Elektronik & Elektrotechnik
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
Hallo Marcus.
Zuerst ein herzliches Willkommen hier im Forum. Deine Schirmbilder lassen vermuten, daß die Bildbreite zu knapp eingestellt ist. Die Breite wird mit der auf Deinem Bild gezeigten Spule eingestellt. Hier ist aber nach den Jahren der Kunststoff so spröde geworden, daß dies nicht mehr gelingt. Notfalls kann man den Kern manuell tiefer eindrücken, aber mit Vorsicht. Überprüfe die Widerstände R6520 und R6511. Bei Unterbrechung der parallel liegenden Spule werden diese hochohmig. Die Einstellung der Zeilenlinearität erfolgt durch Verdrehen des kleinen Permanentmagneten an der Linearitätsspule neben der Breitenspule. Hierbei ist ein Gittermuster als Testbild von Vorteil. Eine Nachrüstung auf Scartbetrieb lä0t sich am einfachsten durch den Einsatz eines AVK- Moduls realisieren. Ein Nachbau der Schaltstufen ist natürlich auch möglich.
Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
Hallo Marcus,
als Ergänzung zu Wolles Beitrag:
Auch der Nachbau des Bausteins sollte mit etwas Geschick und Bastelpraxis ohne grössere Schwierigkeiten möglich sein. Ein Ersatz der NPN-Transistor-Array's (IC's) dürfte meiner Ansicht nach auch mit herkömmlichen Universal-NPN-Transistoren wie z.B. dem BC546 oder äquivalent klappen. Der Aufbau der Schaltung könnte z.B. auf einer 2,54mm-Lochrasterplatine mit Lötpunkten erfolgen.
Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
Vielen, vielen, vielen Dank Wolle & Jürgen,

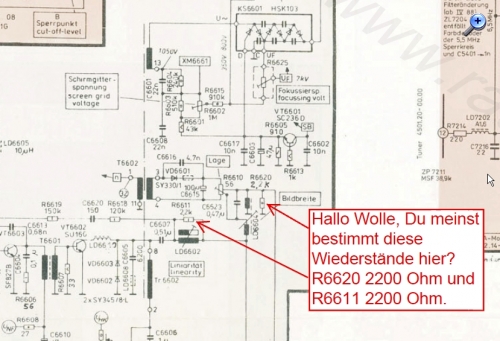

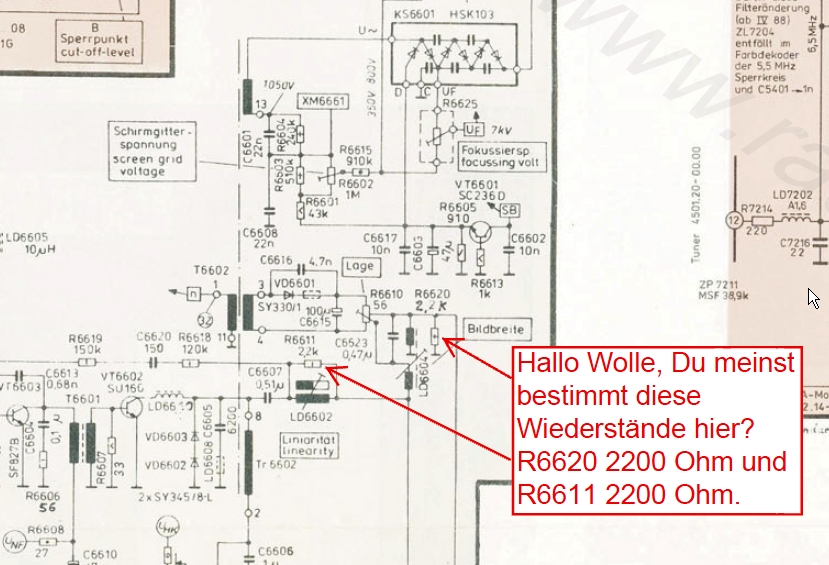

für die schnellen Antworten und den netten Willkommens Gruß. Also Wolle an die Überprüfung der Widerstände R6620 und R6611 hatte ich gar nicht gedacht.

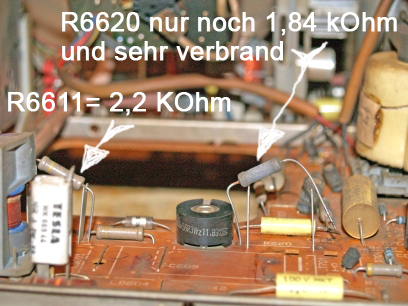

Danke für den wertvollen Hinweis, denn der R6620 hatte nur noch 1,84 kOhm und sieht auch sehr mitgenommen („Verbraten“)aus.
Dein Hinweis den Ferritkern notfalls vorsichtig manuell tiefer einzudrücken ist leider gescheitert.

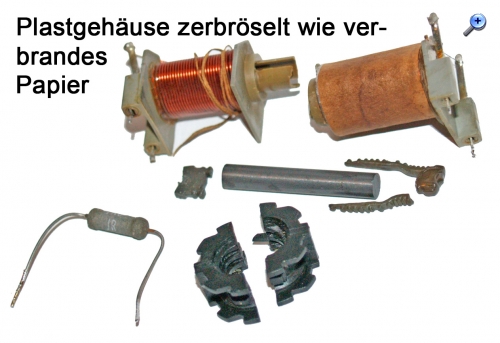

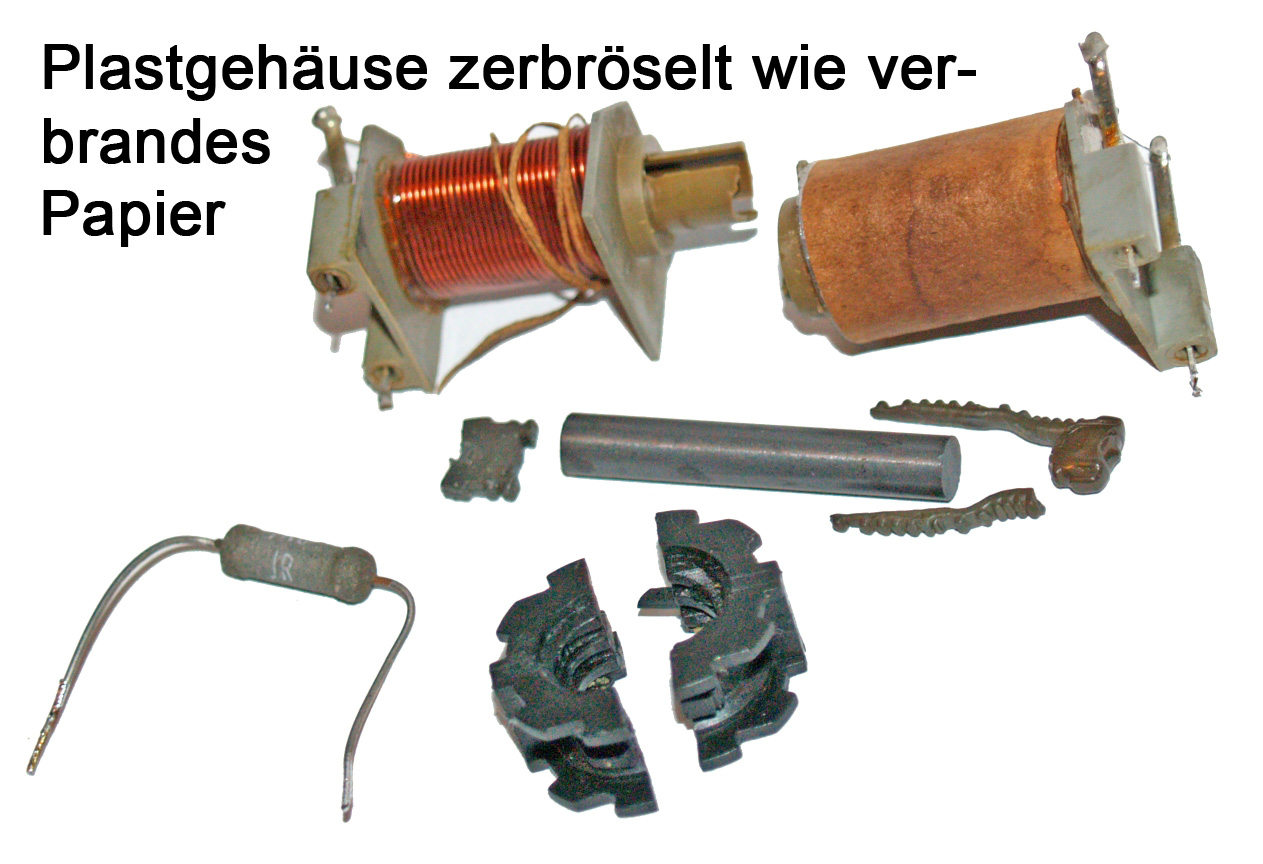

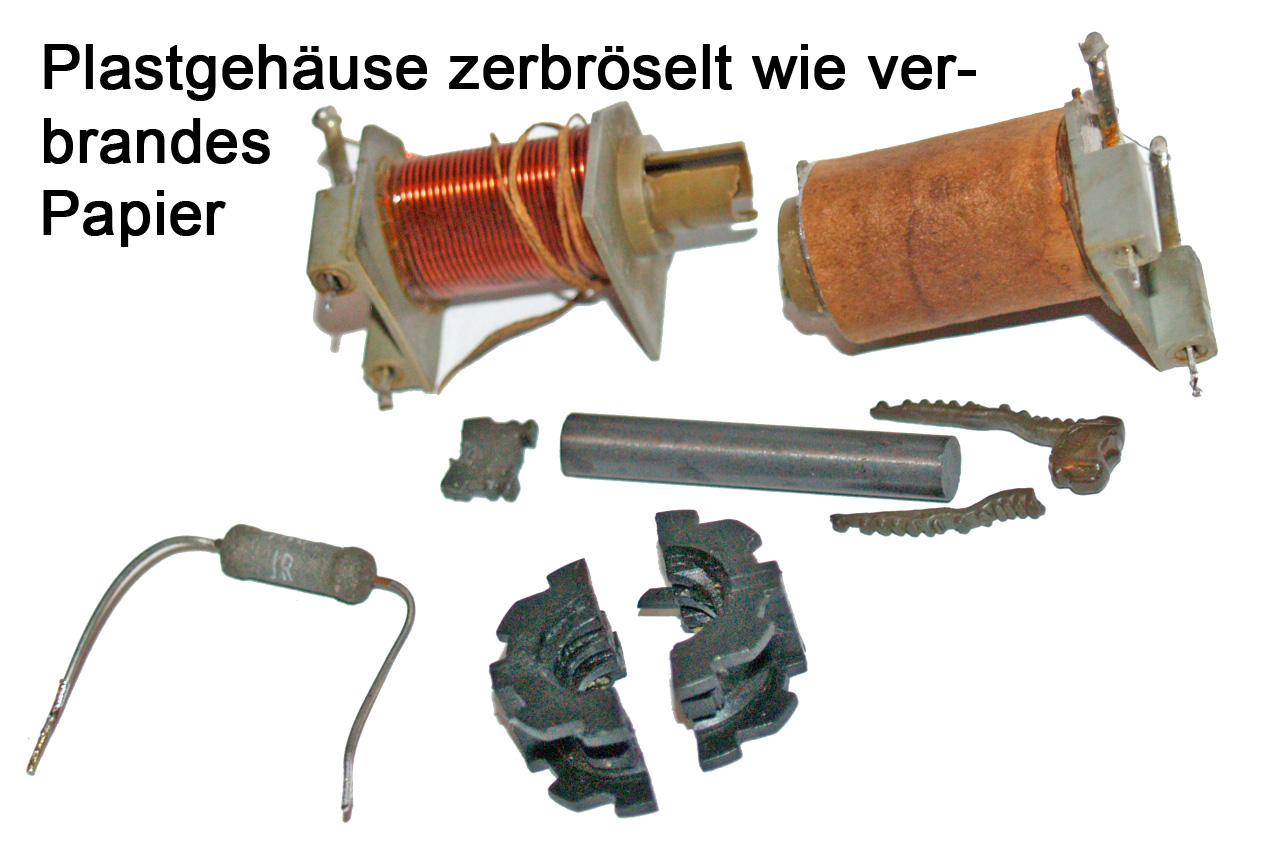

Trotz Fingerspitzengefühl ist es mir nicht gelungen und die 23 Jahre alte Brückenspule ist mir zerbröselt wie verbranntes Papier.

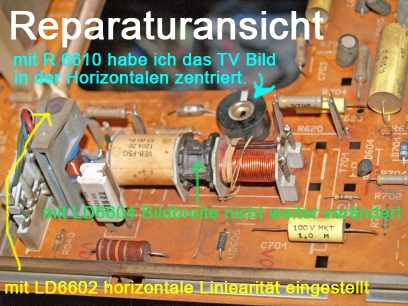

Wegschmeißen werde ich sie dennoch nicht da die Spulen keinen Wicklungsschluß haben. Da lass ich mir in Punkto Reparatur etwas einfallen. Mein Glück ist das ich noch ein Chassis in Reserve habe von dem ich den 2,2 kOhm Widerstand und die Spule LD6604 ausbauen konnte. Und so sieht dann auch das Ergebnis auf dem Chassis aus. LD6604 und R6620 erneuert.
Die Freude war groß als nach dem Einschalten des Colormat 4506A das TV Bild sich ohne helle, vertikale linke und rechter Bildschirmrand Linien präsentierte.

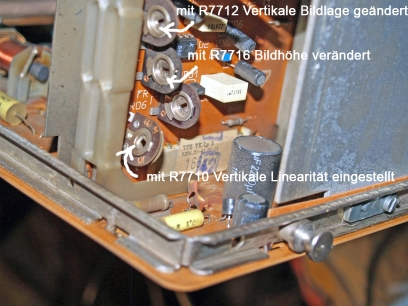

Jetzt musste ich die Geometrie des Fernsehbildes komplett neu einstellen, da das Fernsehbild viel zu groß war. Besser habe ich es mit viel Ruhe und Hingabe nicht einstellen können.

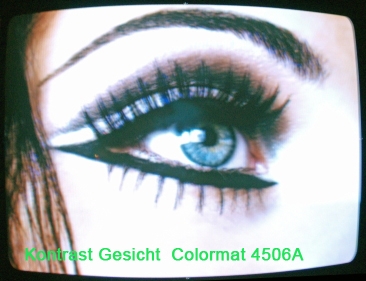

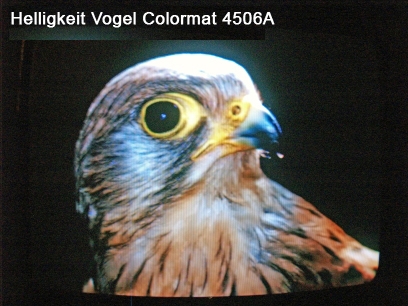

Im Punkt Helligkeit und Kontrast sieht mein Ergebnis so aus:

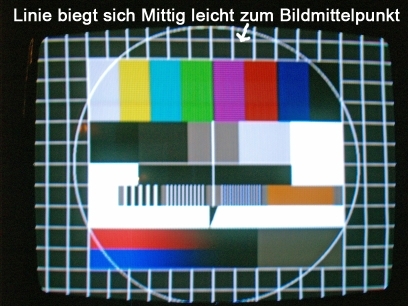

Und die Geometrie des Fernsehbildes hat jetzt diesen Zustand:
Im Testbild weichen auch noch die ersten beiden linken Vertikalen Linien vom optimalen Zustand ab und sind leicht zum Bildmittelpunkt hin verzogen. Und die rechten ersten beiden Vertikalen Linien knicken im letzten Drittel etwas ein. Wenn mir jemand noch einige Tipps, wegen der im Testbild gezeigten gekrümmten Linie, geben könnte wäre ich sehr dankbar.
Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
Danke Jürgen,
für Deine Anregung zum Nachbau des AVK-Moduls. Dieser Option wollte ich mich allerdings erst zuallerletzt zuwenden, da ich für den COLORMAT 4506(A) soweit es geht originale Bauteile verwenden möchte. Das wird wohl nicht so ganz einfach werden? Der Tipp, herkömmliche Universal-NPN-Transistoren wie z.B. dem BC546 oder Äquivalent für die beiden NPN-Transistor-Arrays (IC's), mit der Bezeichnung B342d auf dem Leiterplatten Platz VI7501 und VI7502, ist ein guter Hinweis. Ich hätte ehrlicher weise nicht gewusst mit welchen Transistoren ich die beiden B342d ersetzen könnte. Auf der Suche im Internet zu den BC546 Transistor fand ich heraus das zum Beispiel ein BC546C (C=doppelte Stromverstärkung) arbeitet. Jürgen könntest Du mir eine präzise Angabe machen, welche Transistoren anstelle der B342d IC Transistor-Arrays tatsächlich funktionieren müssten?
Da ich im Internet nach so einem AV(K)-Modul mit 12 poligen Buchsen Leiste für die Nachrüstung einer Scartbuchse des Colormat 4506A gesucht habe, fand ich auch einen Anbieter. Nur irgendwie habe ich bei der Firma ein komisches Bauchgefühl. Als ich den Bestellen Button auf Ihrer Katalogseite auslöste fand ich leider keine Möglichkeit bei meiner Bestellung meinen Gerätetyp anzugeben. Worauf ausdrücklich in der Artikelbeschreibung mit „Bei Bestellung bitte immer Gerätetyp angeben!“ hingewiesen wird. Als Besucher dieser Webseite konnte ich eine Anfrage per E-Mail abschicken, auf die ich folgende Antwort erhielt:
Hallo Herr M*****, ich kann Ihnen ein AVK - Modul liefern für
Vielleicht hat ja schon jemand ein ähnliches Angebot von dieser Firma erhalten und könnte mir mitteilen ob die Firma seriös ist und der Preis auch gerechtfertigt? Ich möchte den Namen nicht nennen oder den Link, da ich nicht genau weiß ob das hier im Forum gestattet ist. Aber ich denke das es erlaubt ist zu beschreiben wie sich die Firma in ihrem Webauftritt präsentiert und zwar als Firma für Unterhaltungselektronik – Antik Geräte – Haushaltsgeräte – Modellbahn, sowie An- und Verkauf, Reparatur, TV – Video – SAT – HIFI mit Sitz in Ostdeutschland.

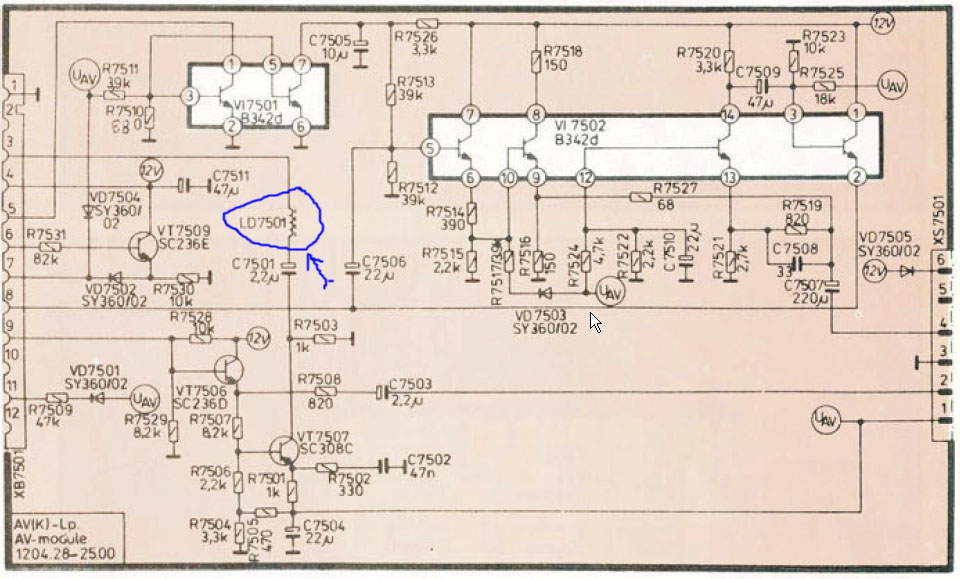

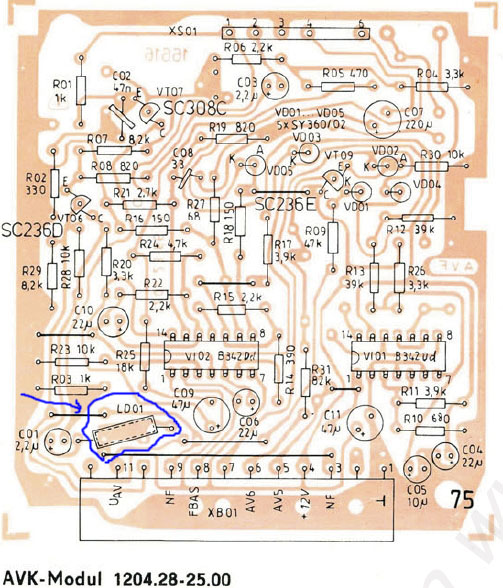

Werter Jürgen auf dem Leiterplatten Abbild und auf dem Schaltplan finde ich einfach keine Größenangabe zur (Drossel?) Spule LD7501.
Kannst Du mir dazu eventuell ein Vorschlag machen? Dabei hatte ich mir das Nachrüsten einer Scart Buchse so einfach vorgestellt.
Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
Hallo Tigermund,
jetzt muss ich mal ganz blöd was fragen: Dein Colormat hat ja offensichtlich einen PAL-Decoder Ab wann gab es eigentlich in der DDR Colorgeräte mit PAL-Decoder? War das ein Extra gegen Aufpreis oder nur in Luxusmodellen? Und warum eigentlich? Der diente doch zum farbigen Empfang der West-Programme und das wurde doch von den Oberen nicht so gern gesehen? Oder war das in den 80ern egal?
Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
Grüß Dich Klarzeichner,
blöde Fragen gibt’s ja nicht nur dumme Antworten. Ich möchte mir aber Mühe geben. Also 1987 war ich 19 Jahre alt und habe als Handwerker in der DDR sehr gut verdient und wie man bei uns das ARD Fernsehprogramm am besten empfängt war ein „offenes Geheimnis“ ZDF war sehr schlecht zu empfangen, daran kann ich mich noch erinnern. Ehrlich gesagt in dem Alter interessierten mich nur DALLAS, Edgar Wallace Filme, die Tagesschau und Samstagabend nach dem Wort zum Sonntag eh nur die Grusel- und Science-Fiction-Filme aus dem Westen, wenn in der Disco nichts mehr los war. Und dass der COLORMAT 4506(A) schon von Werk aus ein PAL-SECAM-Decoder-Modul enthielt (Mai 1987) und auch für den Export ins kapitalistische Ausland produziert wurden, wie viele andere HIFI Geräte um Devisen einzufahren, erfuhr ich zum damaligen Zeitpunkt durch Mundpropaganda von fachkundigen Freunden und nicht auf den Kopf gefallenen Arbeitskollegen. Also das PAL-SECAM-Decoder-Modul zu der Zeit war bei diesem Gerät fester Bestandteil, das konnte man aus der Gebrauchsanweisung bei Bekannten erlesen und musste von mir nicht extra bestellt oder extra bezahlt werden. Also für den hohen Preis hätte den wahrscheinlich ohne PAL- Decoder niemand gekauft. Du fragst danach ob PAL - Decoder nur in Luxusmodellen waren, dazu kann ich Dir leider nichts schreiben, den Begriff Luxus habe ich in dem Zusammenhang so auch nicht kennengelernt, bei uns waren das hochwertige Konsumgüter Artikel, die in der guten Stube schon ihren Ehrenplatz hatten. Klinkt bescheuert, ich weiß, war aber so und man musste verdammt lange darauf sparen bei den VEB-Löhnen.

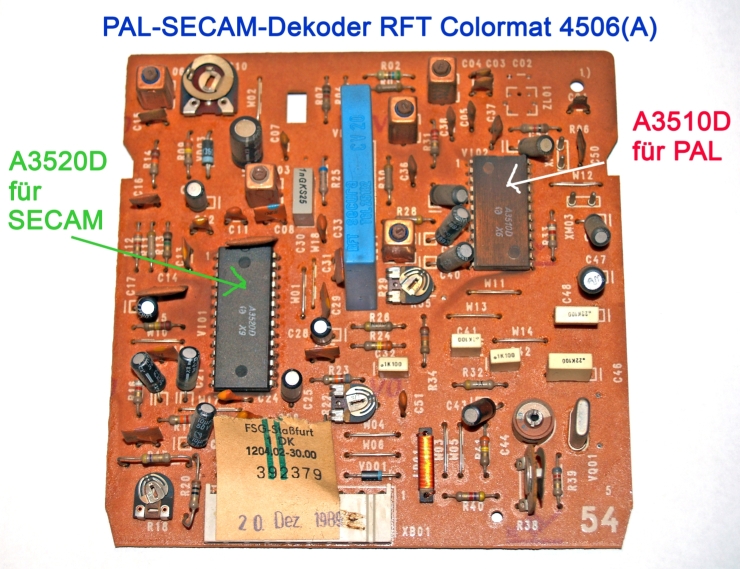

Dieses Farbdecoder-Modul erkennt das Farbsystem an seiner Kennschaltung und blockiert das jeweils nicht benötigte System. Somit stand dem Ost, West Farbfernsehempfang nur noch eine schlechte Empfangsortslage, schlechte Antennen Anlage oder ein zu eifriger „ABVer“ zu Deutsch = Abschnittsbevollmächtigter der Volkspolizei, der Abweichungen von der sozialistischen Norm in seinem Revier gleich weiter meldete. Also wenn einer zum Beispiel vergessen hatte bis spätestens früh morgens seine Dachantenne wieder in Einheitsrichtung zu drehen. Also ab Mitte der 80iger Jahre hatten die meisten DDR Farbfernseher einen Decoder für PAL und SECAM On Board. Die Umschaltung allgemein auf PAL bei den Sendeanstalten erfolgte glaube ich in der Silvesternacht 1990. Aber da lasse ich mich auch eines Besseren belehren.
Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
Hallo Marcus.
Die Drossel LD7501 hat 10 µH. Die Firma F. H. ist mir aus dem RFT- Forum bekannt und als seriös einzuschätzen. Der Preis für das Modul ist nach meiner Einschätzung nicht überzogen. Für anderes bezahlt man weitaus mehr und erhält im Ergebnis eine nicht mehr wirtschaftliche Reparatur. Das Transistorarray B342 läßt sich mit beliebigen Siliziumtransistoren der Zonenfolge NPN ersetzen, z. B. BC548. Die Bildbreitenspule ist eine Schwachstelle im Colormat. Mit Ersatz kann ich helfen.
Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
Hallo Klarzeichner.
Hier noch etwas Ergänzung zum Beitrag von Marcus. Im Jahr 1976 kam der Farbempfänger Chromat 1060 auf den Markt und löste den Color 22 ab. Das Gerät war modular aufgebaut und wurde zunächst als Exportgerät mit einem PAL- Decoder ausgestattet. Ende 1977 kamen die ersten Geräte mit eingebautem PAL- Decoder auf den DDR- Markt. Das Secamgerät kostete 3500 Mark, die PAL- Secam- Ausführung kostete 4100 Mark. Diese Preisdifferenz von 600 Mark war auch der Preis, den ein PAL- Modul kostete. Damit endete für mich die Zeit des Selbstbaus, von Spezialausführungen einmal abgesehen. Etwa 1978 kam der Kombidecoder. Paradoxerweise mußte dieser Decoder Secam- PAL- Decoder genannt werden, der Modulpreis lag bei 900 Mark. Auch dieser Baustein ist in den Chromat- und Novamatgeräten zu finden und wurde im ersten Inlinegerät Colortron 3000 eingesetzt. Diese Geräte gab es auch als nur Secam- Version. Mit dem Chassis 4000, zu dem auch der Colormat gehört, wurde ab 1982 ein neues Steckverbindersystem für die Module eingeführt. Angenehm ist hier die Möglichkeit, die Module auf der Rückseite des Chassis stecken zu können. Auch bei dieser Modellreihe gab es reine Secamgeräte. Es kam ein nicht vollständig bestückter Kombidecoder zum Einsatz. Auch im Westen gab es ja reine PAL- Geräte und Empfänger mit Kombidecoder. Entscheidend war hier der Kundenwunsch, beziehungsweise das "Einsparpotential". So ergab sich, daß ich 1990 reine PAL- Empfänger Secamtüchtig machen mußte. Der Wunsch der "Oberen" war hier zweitrangig. Das ursprünglich in OIRT gesendete Fernsehprogramm wurde kurze Zeit später im CCIR- Standard gesendet, das 1969 eingeführte zweite Programm erlaubte trotz der Beschränkung bis Kanal 40 den Empfang des ZDF und der kurzzeitig produzierte Festfrequenzkonverter konnte sich nicht durchsetzen. Ähnliches spielte sich bei den Farbdecodern ab. Um den grauen Markt des Umbaus von Farbgeräten einzudämmen, brachte man diese Geräte mit Kombidecoder in den Handel. Den Kombidecoder von Grundig gab es übrigens für Devisenbesitzer für 198 DM im Intershop zu kaufen.
Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
Hallo zusammen.

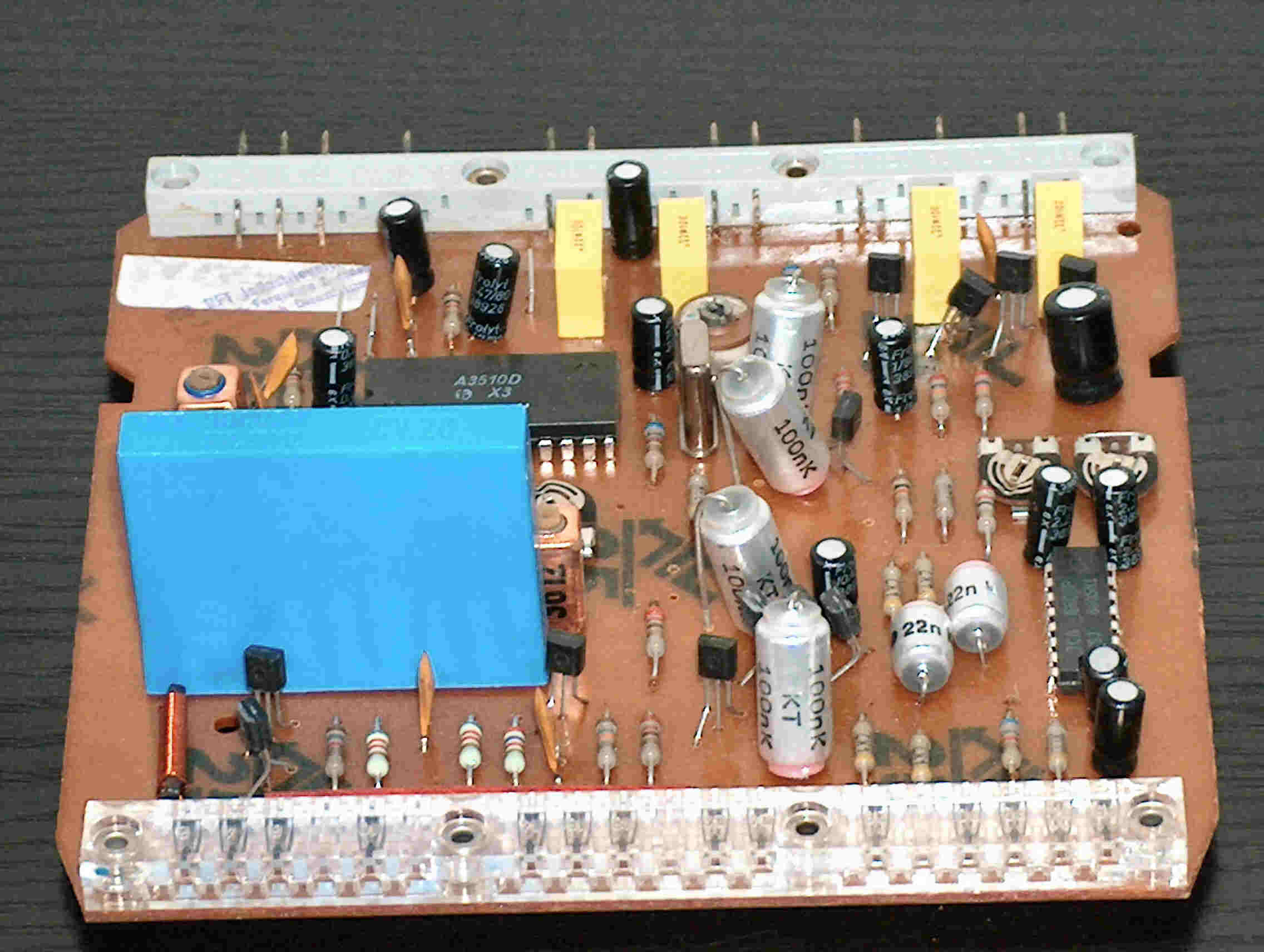

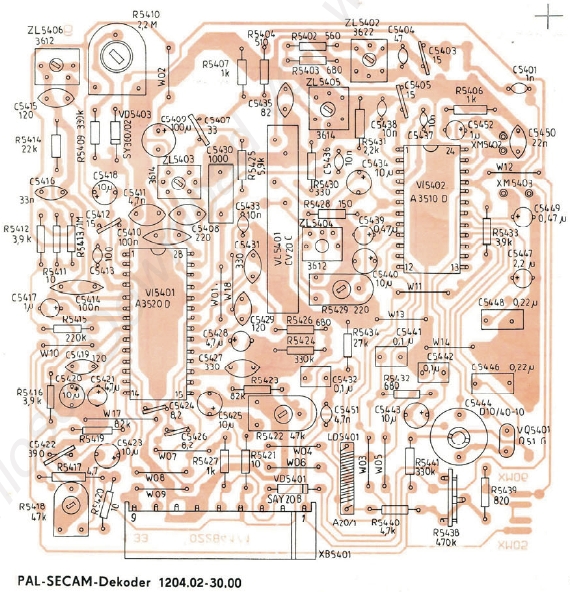

Hier eine interessante Ausführung des PAL- Decoders für Geräte der Baureihen Chromat, Chromalux und Colortron 3000, den ich erst in diesem Jahr kennengelernt habe. Bisher kannte ich nur den diskret aufgebauten Decoderbaustein.
Hier ist das von mir beschriebene Huckepack- Prinzip erkennbar. Der PAL- Decoder wird auf die Chassisplatte gesteckt, oben drauf sitzt dann der Secambaustein.
