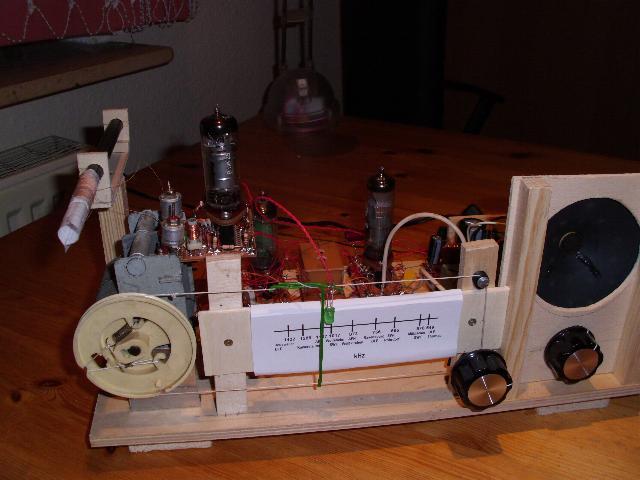

hier nur einige Bilder meines zweiten Superhets. Die ZF-Filter sind Eigenbau. Das Schaltbild reiche ich später nach!
Dieses Radio hat ein Steckernetzteil von 24 V (gemessen 28V). Die Spannungsverdopplerschaltung liefert unter 80 Volt. Alles ungefährlich. Meine Frau sagt, ich soll das Radio leiser drehen. Super Empfang auch vormittags. Ich mag diesen Holzverschlag. Röhren: ECH81, EBF89, PCL86.

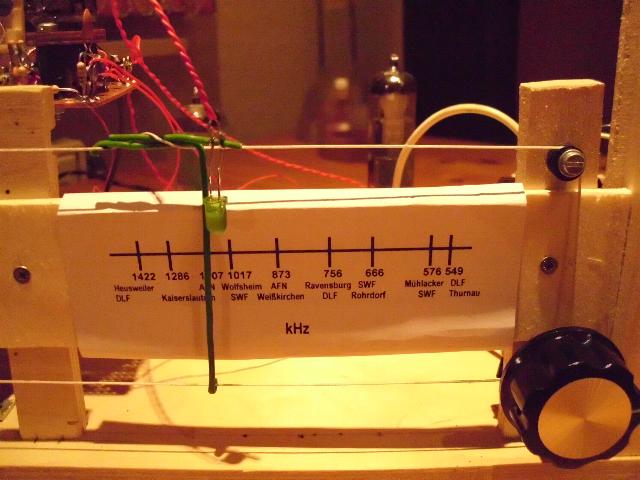

Ist die LED am Zeiger O.K. oder geht das garnicht?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
das sieht doch schon ganz cool und kultig aus, finde ich - Respekt, Chapeau und Daumen hoch. Das sind so Projekte, die ich einfach klasse finde. Ausknobeln, bauen, dran herumtüfteln und schliesslich steht ein richtiges, voll funktionstüchtiges Radio auf dem Tisch. Und man kann sich an dem selbst erschaffenen Gerät richtig erfreuen. Allzeit "Guten Empfang"! Auf die Schaltung freue ich mich schon jetzt...
mein stetiger "Reisebegleiter" ist ein Radiochen, welches bald seinen Geburtstag feiert und damit genau ein Jahr alt wird. Kein anderes Gerät nehme ich so gern in die Hände. Wenn man nämlich weiß, wieviel Herzblut in solch einem Projekt steckt, sieht man es automatisch unter einem ganz anderen Aspekt. Also - ich kann Dich da vollkommen verstehen, weil es mir nicht anders ergeht. Bastlergemeinde halt - wir halten zusammen!

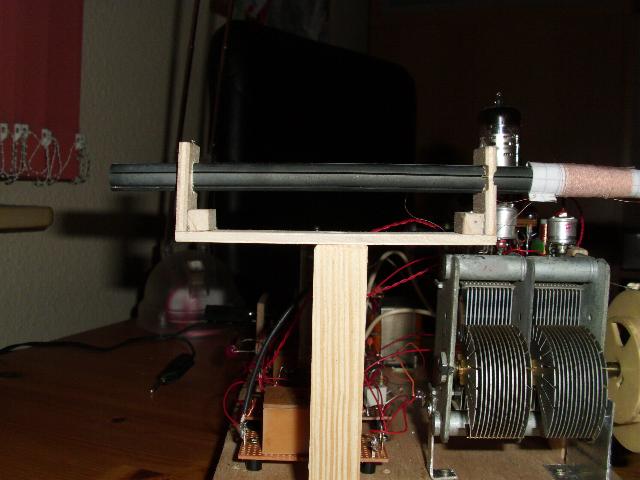

so ähnlich waren die Ferrit-Antennen in Röhrenradios damals auch angeordnet. Der "Mast" war einfaches Blech, die Halterung meist aus Pertinax oder anderen Isolier-Kunststoffen. Bei einigen "Luxusradios" konnte die Antenne von einem Drehknopf aus über ein Seilzugsystem auch noch gedreht werden. Das bringt "im Handumdrehen" eine enorme Empfangsverbesserung - Stichwort "Peilantenne".
Hallo Thomas, gratuliere zu diesem Radio. Ich finde diese Eigenbau Geräte machen den grössten Spass. Ich habe mich bisher nur mit Audions beschäftigt, da ich mit den Oszillator- und Filterspulen Berechnungen nicht so vertraut bin. Aber , angeregt durch Dein Beispiel, gehe ich es nun doch in balder Zukunft an, so etwas zu versuchen. Ich habe mir dazu einen kompletten amerikanischen 12 V ( Auto )Röhrensatz besorgt. Liebe Grüsse Franz
Auch von mir Gratulation , echt spitze was Du geleistet hast . Vor allem die Mühe mit dem Eigenbau der ZF Filter , klasse Ergebnis . Besitze einige Oldies ( um 1950 ) die prinzipiell genau so aufgebaut sind . Der Unterschied zu späteren Radios mit UKW ist eine zusätzliche NF seitige Schwundregelung mit der EAF 42 . Damit ist der Lautstärkeunterschied zwischen WDR Info und dem DLF auf MW ausgeglichen . Diese Radios machen mir viel Spaß . Dein Empfänger ist ähnlich aufgebaut wie jene , eine gut durchdachte und optimal abgeglichene Schaltung so wie Deine , mehr braucht man nicht um Gutes zu haben . Wenn Du noch eine Batterie - Anzeigeröhre , ein mag . Auge Typ DMxxx einbauen könntest , das wäre dann noch ein Highlight .
